System 300S

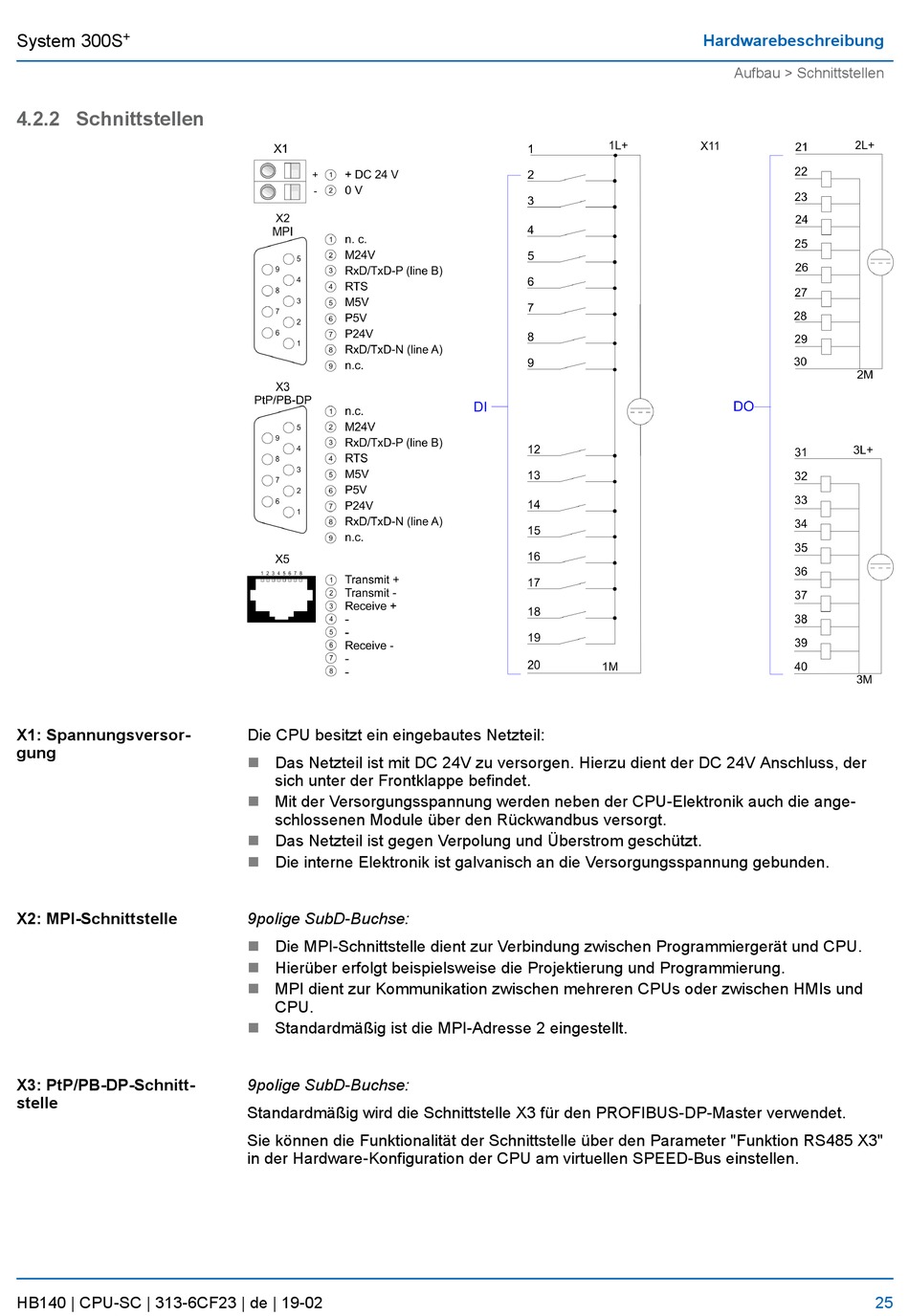

4.2.2 Schnittstellen
X1: Spannungsversor-
gung
X2: MPI-Schnittstelle
X3: PtP/PB-DP-Schnitt-
stelle
HB140 | CPU-SC | 313-6CF23 | de | 19-02
Die CPU besitzt ein eingebautes Netzteil:
n
Das Netzteil ist mit DC 24V zu versorgen. Hierzu dient der DC 24V Anschluss, der
sich unter der Frontklappe befindet.
n
Mit der Versorgungsspannung werden neben der CPU-Elektronik auch die ange-
schlossenen Module über den Rückwandbus versorgt.
n
Das Netzteil ist gegen Verpolung und Überstrom geschützt.
n
Die interne Elektronik ist galvanisch an die Versorgungsspannung gebunden.
9polige SubD-Buchse:
n
Die MPI-Schnittstelle dient zur Verbindung zwischen Programmiergerät und CPU.
n
Hierüber erfolgt beispielsweise die Projektierung und Programmierung.
n
MPI dient zur Kommunikation zwischen mehreren CPUs oder zwischen HMIs und
CPU.
n
Standardmäßig ist die MPI-Adresse 2 eingestellt.
9polige SubD-Buchse:
Standardmäßig wird die Schnittstelle X3 für den PROFIBUS-DP-Master verwendet.
Sie können die Funktionalität der Schnittstelle über den Parameter "Funktion RS485 X3"
in der Hardware-Konfiguration der CPU am virtuellen SPEED-Bus einstellen.
Hardwarebeschreibung
Aufbau > Schnittstellen
25
