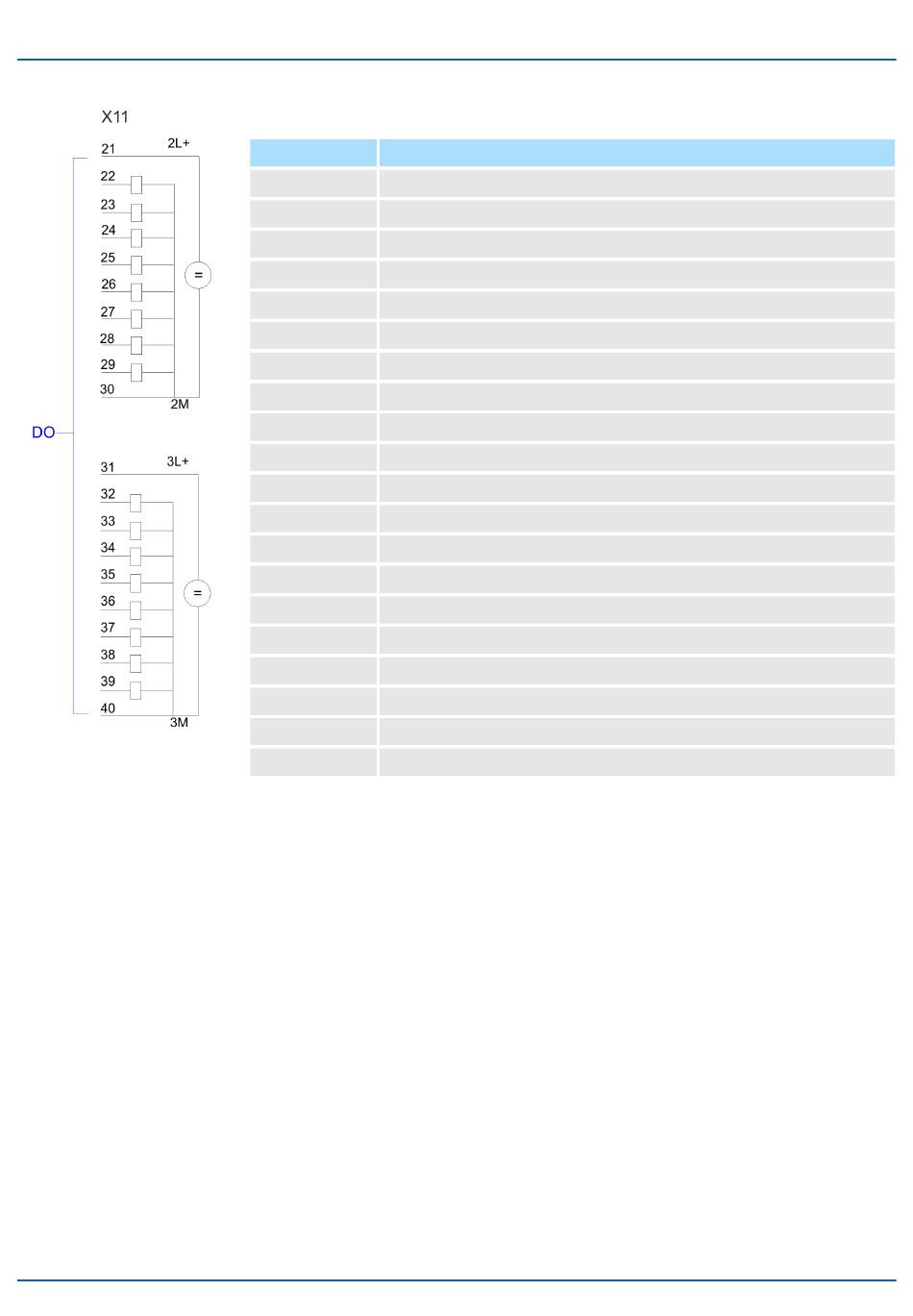

Steckerbelegung X11: DO
Pin Belegung
21 2L+ Spannungsversorgung +DC 24V
22 A+0.0 / Kanal 0 Ausgang
23 A+0.1 / Kanal 1 Ausgang
24 A+0.2 / Kanal 2 Ausgang
25 A+0.3
26 A+0.4
27 A+0.5
28 A+0.6
29 A+0.7
30 Masse 2M DO
31 3L+ Spannungsversorgung +DC 24V
32 A+1.0
33 A+1.1
34 A+1.2
35 A+1.3
36 A+1.4
37 A+1.5
38 A+1.6
39 A+1.7
40 Masse 3M DO
