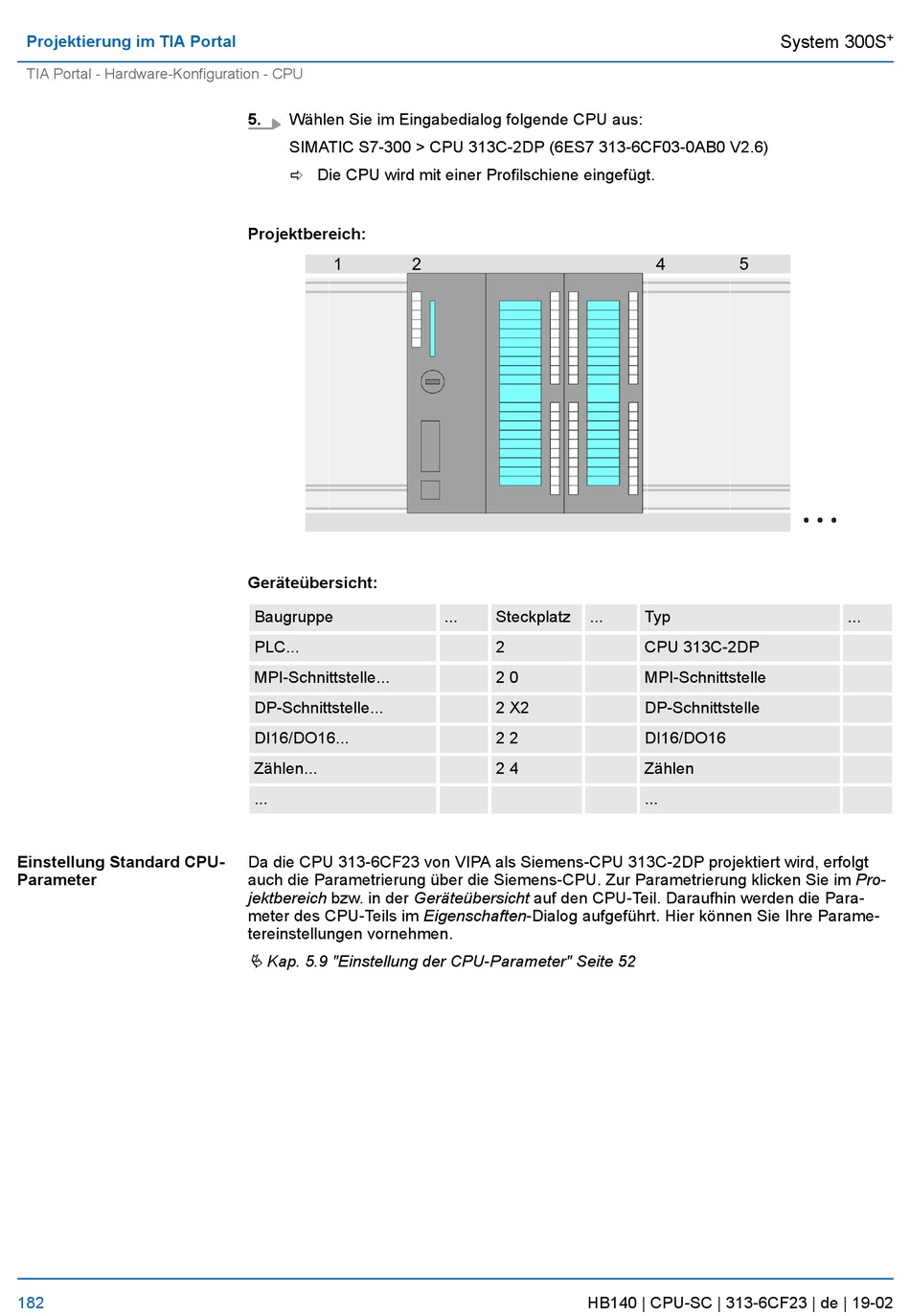

Projektierung im TIA Portal
TIA Portal - Hardware-Konfiguration - CPU
Einstellung Standard CPU-
Parameter
182
5.
Wählen Sie im Eingabedialog folgende CPU aus:
SIMATIC S7-300 > CPU 313C-2DP (6ES7 313-6CF03-0AB0 V2.6)
ð Die CPU wird mit einer Profilschiene eingefügt.
Projektbereich:
Geräteübersicht:
Baugruppe
PLC...
MPI-Schnittstelle...
DP-Schnittstelle...
DI16/DO16...
Zählen...
...
Da die CPU 313-6CF23 von VIPA als Siemens-CPU 313C-2DP projektiert wird, erfolgt
auch die Parametrierung über die Siemens-CPU. Zur Parametrierung klicken Sie im Pro-
jektbereich bzw. in der Geräteübersicht auf den CPU-Teil. Daraufhin werden die Para-
meter des CPU-Teils im Eigenschaften-Dialog aufgeführt. Hier können Sie Ihre Parame-
tereinstellungen vornehmen.
Ä Kap. 5.9 "Einstellung der CPU-Parameter" Seite 52
...
Steckplatz
...
2
2 0
2 X2
2 2
2 4
HB140 | CPU-SC | 313-6CF23 | de | 19-02
System 300S
Typ
CPU 313C-2DP
MPI-Schnittstelle
DP-Schnittstelle
DI16/DO16
Zählen
...
+
...
