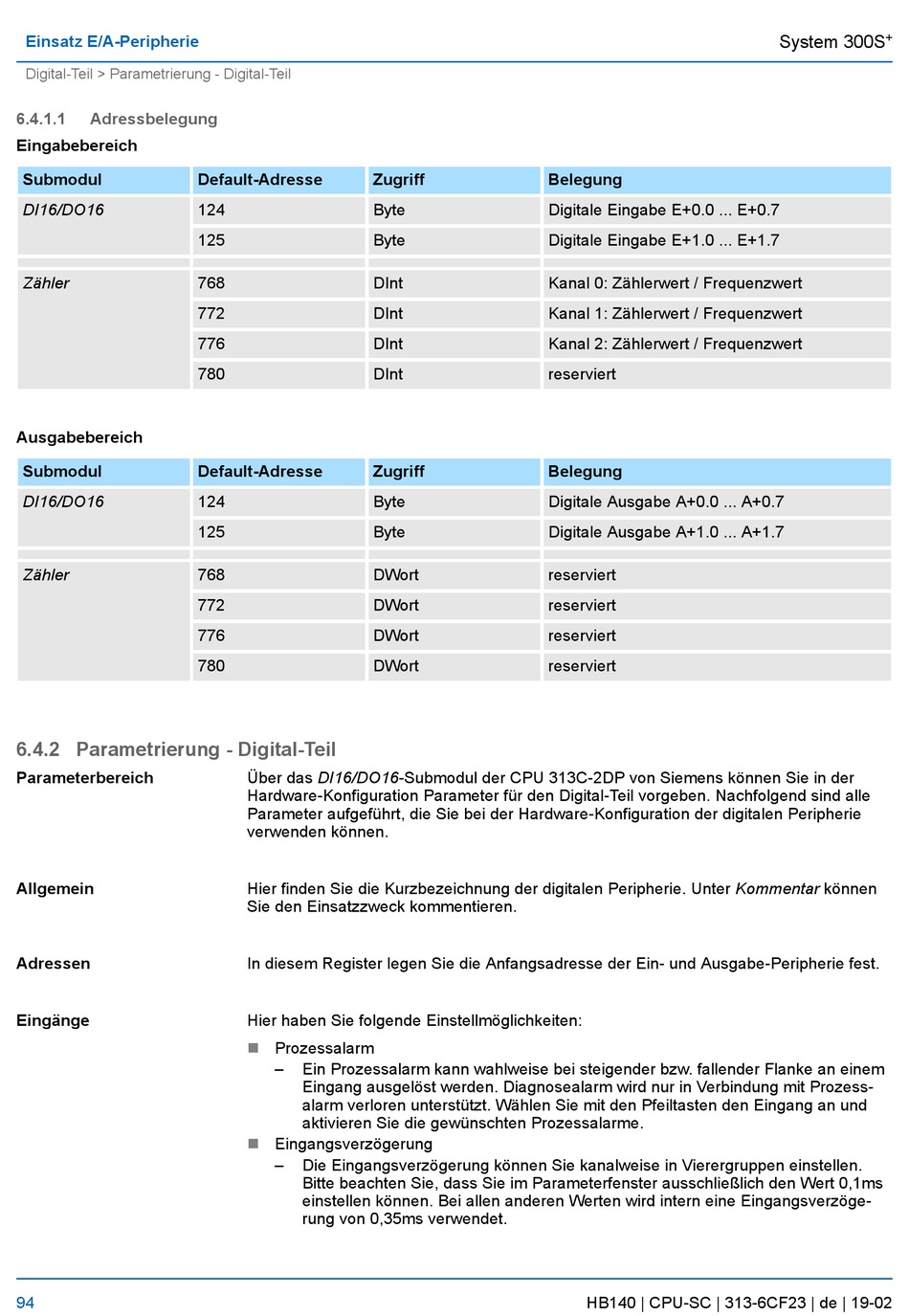

Einsatz E/A-Peripherie
Digital-Teil > Parametrierung - Digital-Teil
6.4.1.1
Adressbelegung
Eingabebereich
Submodul
DI16/DO16
Zähler
Ausgabebereich
Submodul
DI16/DO16
Zähler
6.4.2 Parametrierung - Digital-Teil
Parameterbereich
Allgemein
Adressen
Eingänge
94
Default-Adresse
124
125
768
772
776
780
Default-Adresse
124
125
768
772
776
780
Über das DI16/DO16-Submodul der CPU 313C-2DP von Siemens können Sie in der
Hardware-Konfiguration Parameter für den Digital-Teil vorgeben. Nachfolgend sind alle
Parameter aufgeführt, die Sie bei der Hardware-Konfiguration der digitalen Peripherie
verwenden können.
Hier finden Sie die Kurzbezeichnung der digitalen Peripherie. Unter Kommentar können
Sie den Einsatzzweck kommentieren.
In diesem Register legen Sie die Anfangsadresse der Ein- und Ausgabe-Peripherie fest.
Hier haben Sie folgende Einstellmöglichkeiten:
n
Prozessalarm
–
Ein Prozessalarm kann wahlweise bei steigender bzw. fallender Flanke an einem
Eingang ausgelöst werden. Diagnosealarm wird nur in Verbindung mit Prozess-
alarm verloren unterstützt. Wählen Sie mit den Pfeiltasten den Eingang an und
aktivieren Sie die gewünschten Prozessalarme.
n
Eingangsverzögerung
–
Die Eingangsverzögerung können Sie kanalweise in Vierergruppen einstellen.
Bitte beachten Sie, dass Sie im Parameterfenster ausschließlich den Wert 0,1ms
einstellen können. Bei allen anderen Werten wird intern eine Eingangsverzöge-
rung von 0,35ms verwendet.
Zugriff
Byte
Byte
DInt
DInt
DInt
DInt
Zugriff
Byte
Byte
DWort
DWort
DWort
DWort
Belegung
Digitale Eingabe E+0.0 ... E+0.7
Digitale Eingabe E+1.0 ... E+1.7
Kanal 0: Zählerwert / Frequenzwert
Kanal 1: Zählerwert / Frequenzwert
Kanal 2: Zählerwert / Frequenzwert
reserviert
Belegung
Digitale Ausgabe A+0.0 ... A+0.7
Digitale Ausgabe A+1.0 ... A+1.7
reserviert
reserviert
reserviert
reserviert
HB140 | CPU-SC | 313-6CF23 | de | 19-02
+
System 300S
