System 300S
Rückgabewert JOB_STAT
HB140 | CPU-SC | 313-6CF23 | de | 19-02

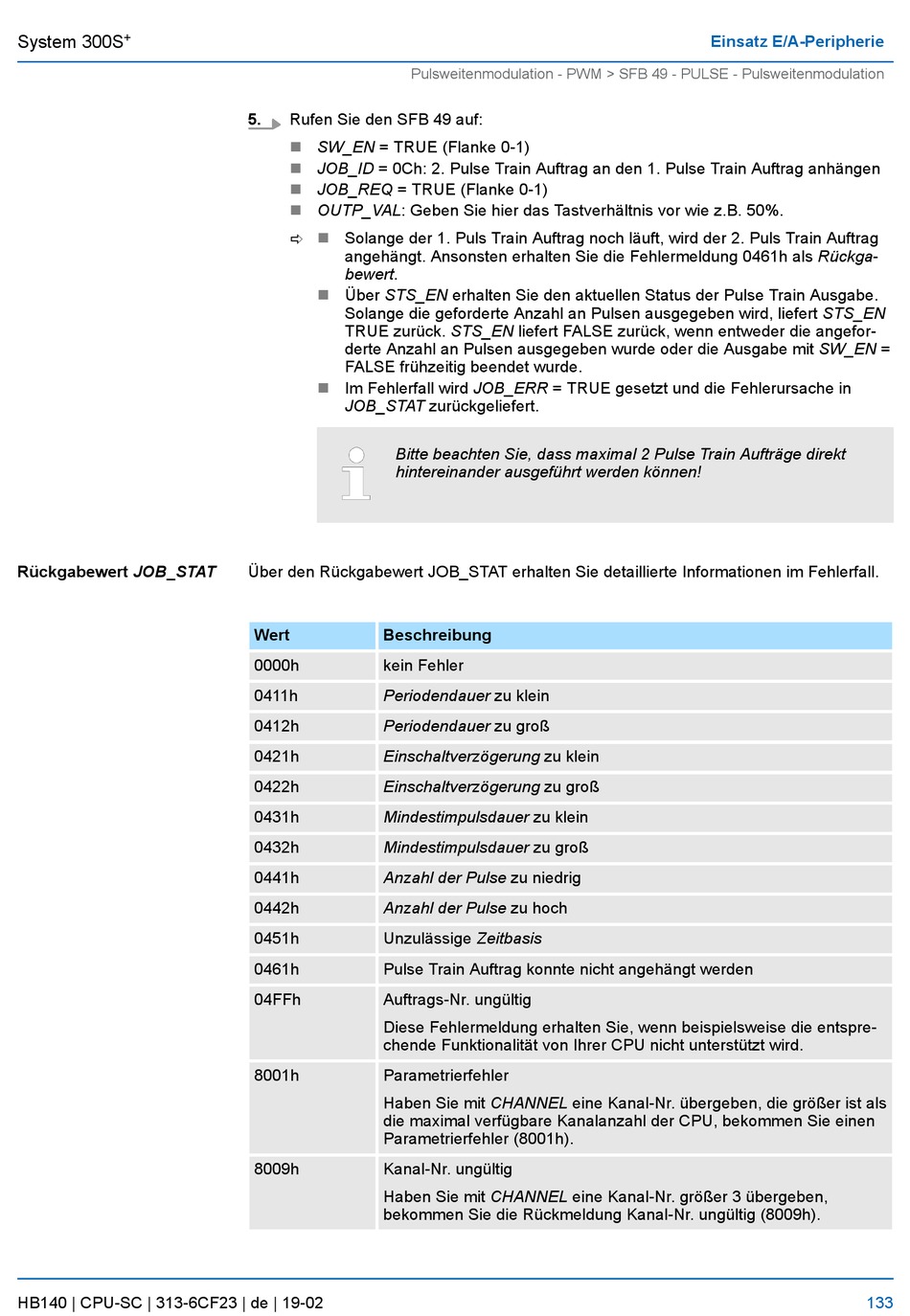

Pulsweitenmodulation - PWM > SFB 49 - PULSE - Pulsweitenmodulation
5.
Rufen Sie den SFB 49 auf:
n
SW_EN = TRUE (Flanke 0-1)
n
JOB_ID = 0Ch: 2. Pulse Train Auftrag an den 1. Pulse Train Auftrag anhängen
n
JOB_REQ = TRUE (Flanke 0-1)
n
OUTP_VAL: Geben Sie hier das Tastverhältnis vor wie z.B. 50%.
n
Solange der 1. Puls Train Auftrag noch läuft, wird der 2. Puls Train Auftrag
ð
angehängt. Ansonsten erhalten Sie die Fehlermeldung 0461h als Rückga-
bewert.
n
Über STS_EN erhalten Sie den aktuellen Status der Pulse Train Ausgabe.
Solange die geforderte Anzahl an Pulsen ausgegeben wird, liefert STS_EN
TRUE zurück. STS_EN liefert FALSE zurück, wenn entweder die angefor-
derte Anzahl an Pulsen ausgegeben wurde oder die Ausgabe mit SW_EN =
FALSE frühzeitig beendet wurde.
n
Im Fehlerfall wird JOB_ERR = TRUE gesetzt und die Fehlerursache in
JOB_STAT zurückgeliefert.
Bitte beachten Sie, dass maximal 2 Pulse Train Aufträge direkt
hintereinander ausgeführt werden können!
Über den Rückgabewert JOB_STAT erhalten Sie detaillierte Informationen im Fehlerfall.
Wert
Beschreibung
0000h
kein Fehler
0411h
Periodendauer zu klein
0412h
Periodendauer zu groß
0421h
Einschaltverzögerung zu klein
0422h
Einschaltverzögerung zu groß
0431h
Mindestimpulsdauer zu klein
0432h
Mindestimpulsdauer zu groß
0441h
Anzahl der Pulse zu niedrig
0442h
Anzahl der Pulse zu hoch
0451h
Unzulässige Zeitbasis
0461h
Pulse Train Auftrag konnte nicht angehängt werden
04FFh
Auftrags-Nr. ungültig
Diese Fehlermeldung erhalten Sie, wenn beispielsweise die entspre-
chende Funktionalität von Ihrer CPU nicht unterstützt wird.
8001h
Parametrierfehler
Haben Sie mit CHANNEL eine Kanal-Nr. übergeben, die größer ist als
die maximal verfügbare Kanalanzahl der CPU, bekommen Sie einen
Parametrierfehler (8001h).
8009h
Kanal-Nr. ungültig
Haben Sie mit CHANNEL eine Kanal-Nr. größer 3 übergeben,
bekommen Sie die Rückmeldung Kanal-Nr. ungültig (8009h).
Einsatz E/A-Peripherie
133
