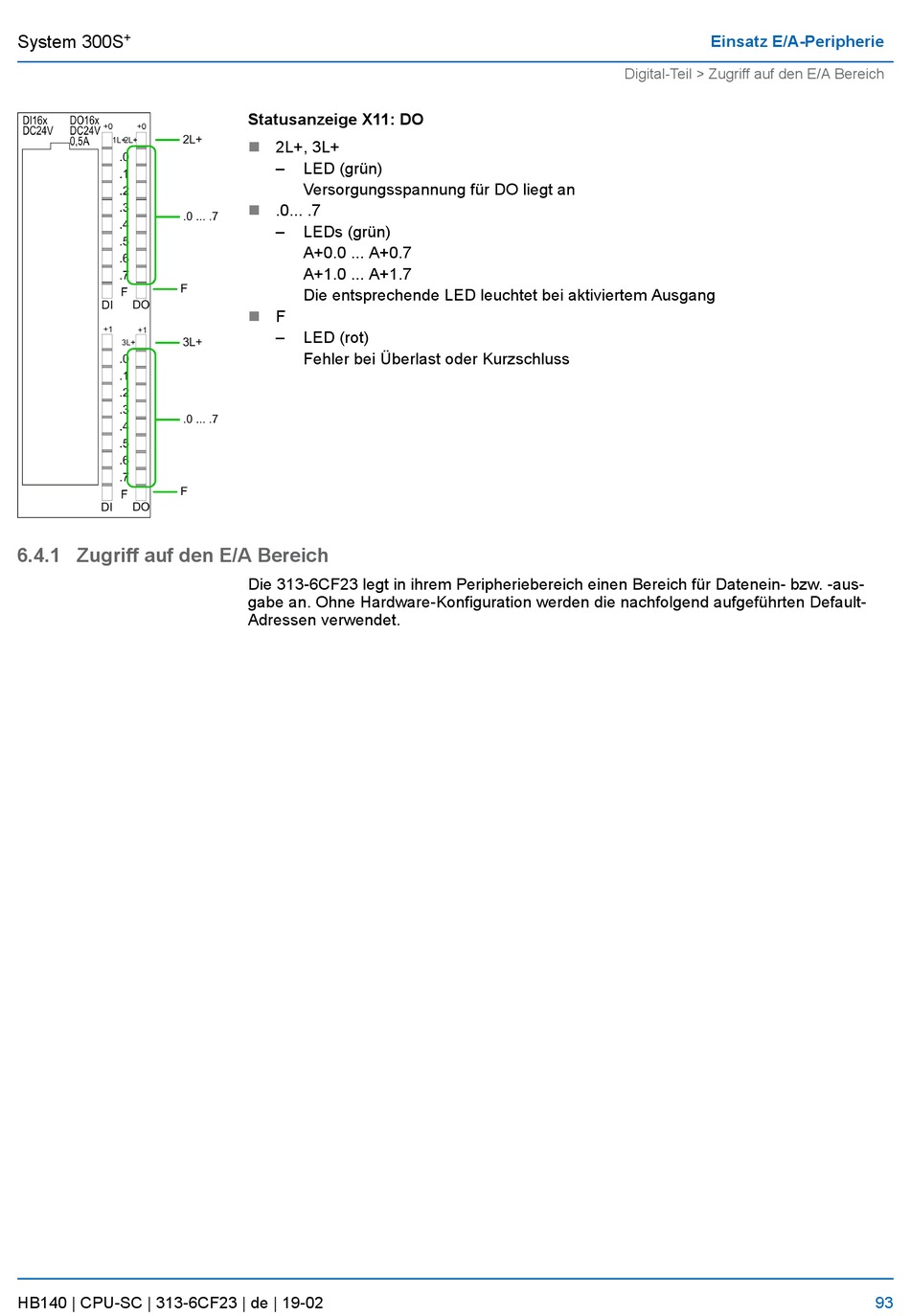

Statusanzeige X11: DO
n
2L+, 3L+
–
LED (grün)
Versorgungsspannung für DO liegt an
n
.0... .7
–
LEDs (grün)
A+0.0 ... A+0.7
A+1.0 ... A+1.7
Die entsprechende LED leuchtet bei aktiviertem Ausgang
n
F
–
LED (rot)
Fehler bei Überlast oder Kurzschluss
Die 313-6CF23 legt in ihrem Peripheriebereich einen Bereich für Datenein- bzw. -aus-
gabe an. Ohne Hardware-Konfiguration werden die nachfolgend aufgeführten Default-
Adressen verwendet.
