System 300S

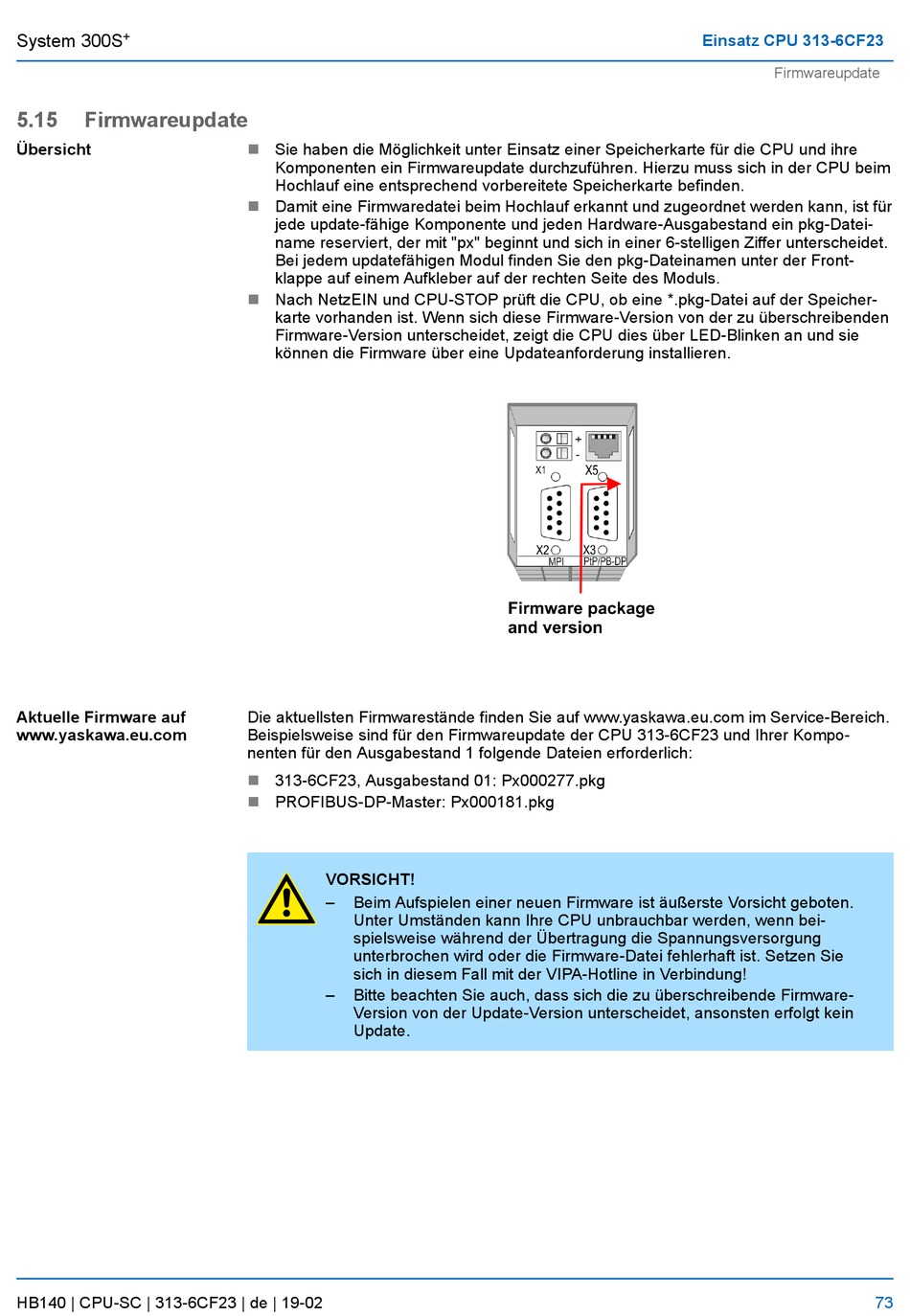

5.15
Firmwareupdate
Übersicht
Aktuelle Firmware auf
www.yaskawa.eu.com
HB140 | CPU-SC | 313-6CF23 | de | 19-02
n
Sie haben die Möglichkeit unter Einsatz einer Speicherkarte für die CPU und ihre
Komponenten ein Firmwareupdate durchzuführen. Hierzu muss sich in der CPU beim
Hochlauf eine entsprechend vorbereitete Speicherkarte befinden.
Damit eine Firmwaredatei beim Hochlauf erkannt und zugeordnet werden kann, ist für
n
jede update-fähige Komponente und jeden Hardware-Ausgabestand ein pkg-Datei-
name reserviert, der mit "px" beginnt und sich in einer 6-stelligen Ziffer unterscheidet.
Bei jedem updatefähigen Modul finden Sie den pkg-Dateinamen unter der Front-
klappe auf einem Aufkleber auf der rechten Seite des Moduls.
n
Nach NetzEIN und CPU-STOP prüft die CPU, ob eine *.pkg-Datei auf der Speicher-
karte vorhanden ist. Wenn sich diese Firmware-Version von der zu überschreibenden
Firmware-Version unterscheidet, zeigt die CPU dies über LED-Blinken an und sie
können die Firmware über eine Updateanforderung installieren.
Die aktuellsten Firmwarestände finden Sie auf www.yaskawa.eu.com im Service-Bereich.
Beispielsweise sind für den Firmwareupdate der CPU 313-6CF23 und Ihrer Kompo-
nenten für den Ausgabestand 1 folgende Dateien erforderlich:
n
313-6CF23, Ausgabestand 01: Px000277.pkg
n
PROFIBUS-DP-Master: Px000181.pkg
VORSICHT!
–
Beim Aufspielen einer neuen Firmware ist äußerste Vorsicht geboten.
Unter Umständen kann Ihre CPU unbrauchbar werden, wenn bei-
spielsweise während der Übertragung die Spannungsversorgung
unterbrochen wird oder die Firmware-Datei fehlerhaft ist. Setzen Sie
sich in diesem Fall mit der VIPA-Hotline in Verbindung!
–
Bitte beachten Sie auch, dass sich die zu überschreibende Firmware-
Version von der Update-Version unterscheidet, ansonsten erfolgt kein
Update.
Einsatz CPU 313-6CF23
Firmwareupdate
73
