System 300S
HB140 | CPU-SC | 313-6CF23 | de | 19-02

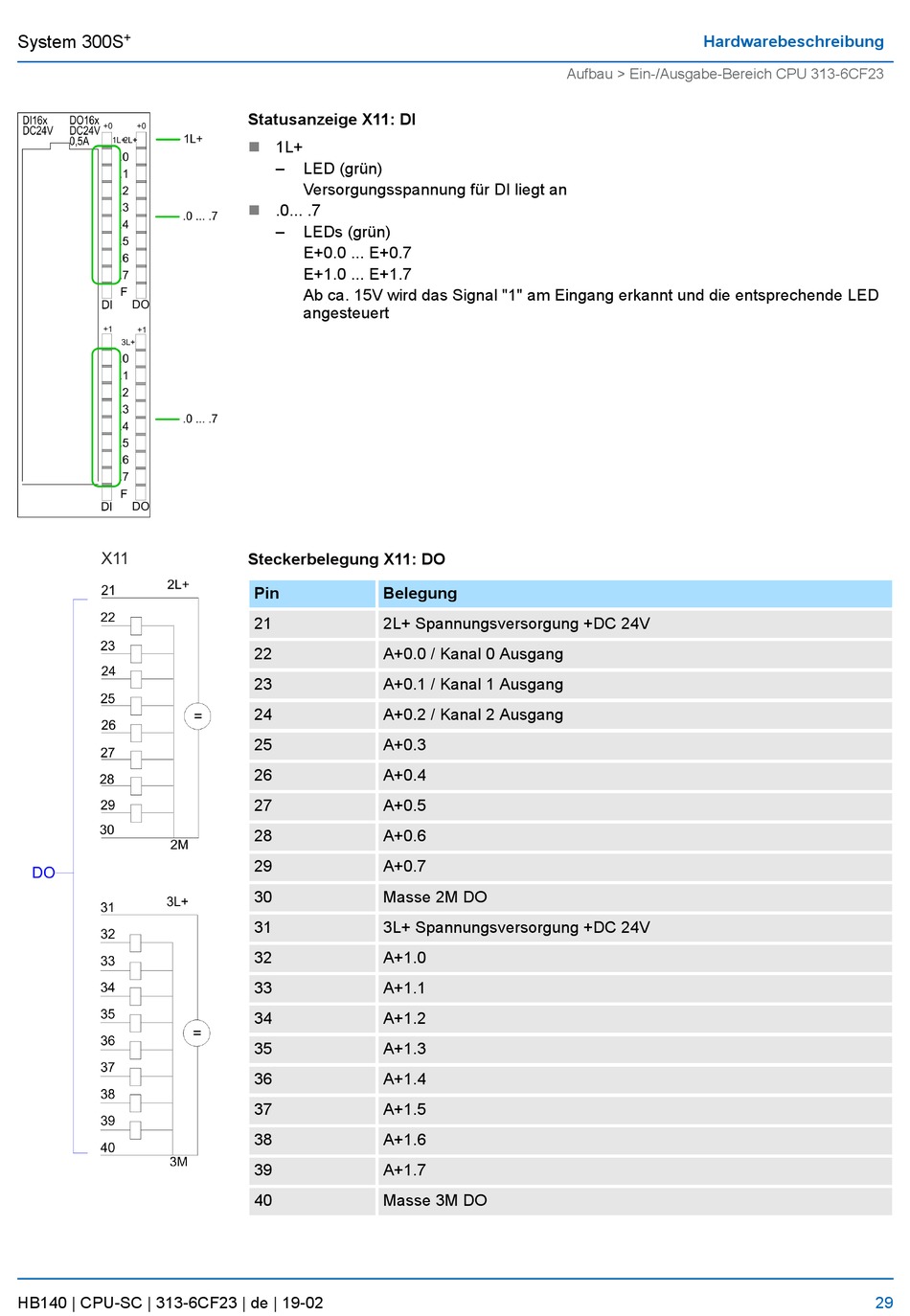

Statusanzeige X11: DI
n
1L+
–
LED (grün)
Versorgungsspannung für DI liegt an
n
.0... .7
–
LEDs (grün)
E+0.0 ... E+0.7
E+1.0 ... E+1.7
Ab ca. 15V wird das Signal "1" am Eingang erkannt und die entsprechende LED
angesteuert
Steckerbelegung X11: DO
Pin
Belegung
21
2L+ Spannungsversorgung +DC 24V
22
A+0.0 / Kanal 0 Ausgang
23
A+0.1 / Kanal 1 Ausgang
24
A+0.2 / Kanal 2 Ausgang
25
A+0.3
26
A+0.4
27
A+0.5
28
A+0.6
29
A+0.7
30
Masse 2M DO
31
3L+ Spannungsversorgung +DC 24V
32
A+1.0
33
A+1.1
34
A+1.2
35
A+1.3
36
A+1.4
37
A+1.5
38
A+1.6
39
A+1.7
40
Masse 3M DO
Hardwarebeschreibung
Aufbau > Ein-/Ausgabe-Bereich CPU 313-6CF23
29
