Einsatz CPU 313-6CF23
Zugriff auf den Webserver
5.12

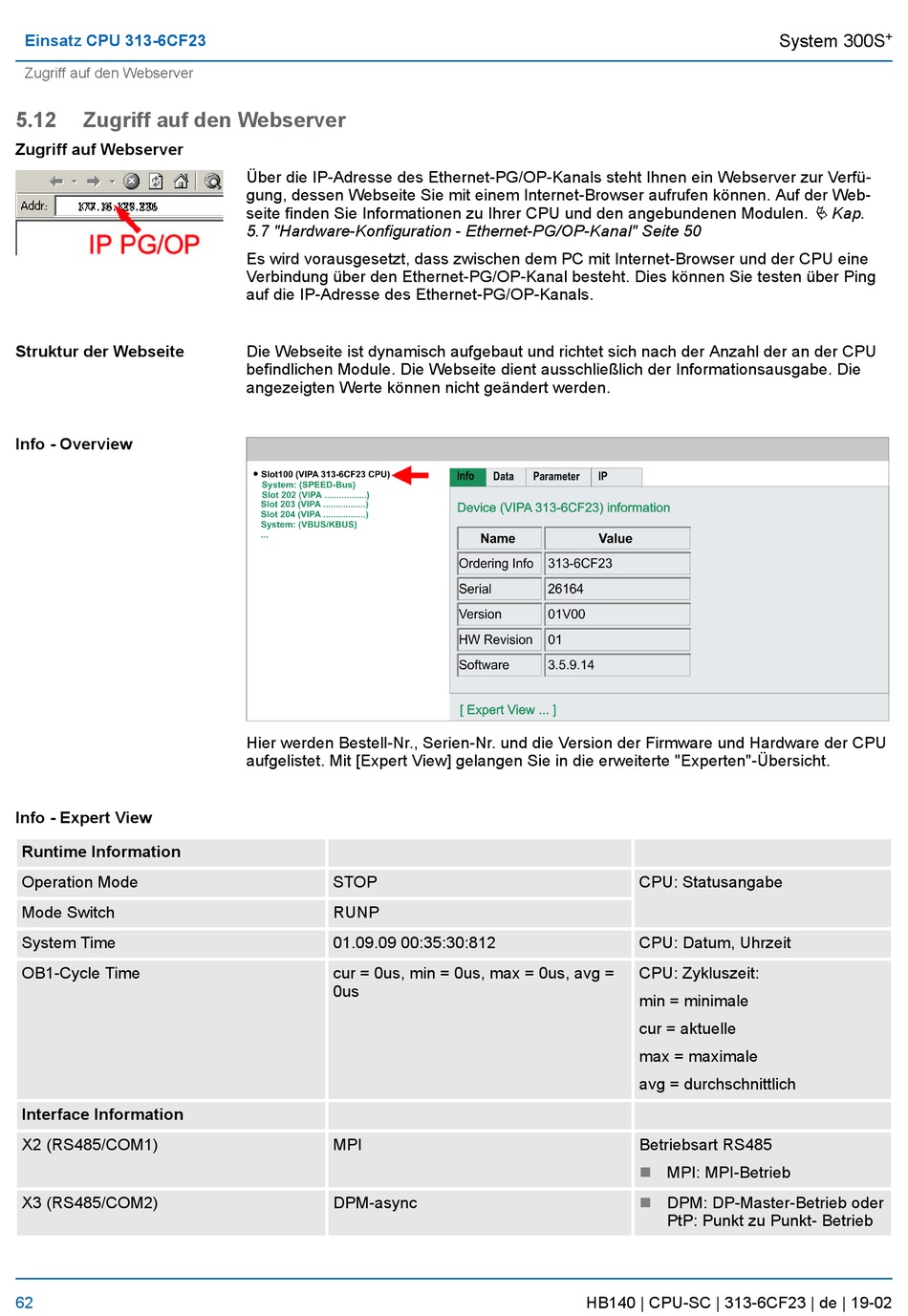

Zugriff auf den Webserver
Zugriff auf Webserver
Struktur der Webseite
Info - Overview
Info - Expert View
Runtime Information
Operation Mode
Mode Switch
System Time
OB1-Cycle Time
Interface Information
X2 (RS485/COM1)
X3 (RS485/COM2)
62
Über die IP-Adresse des Ethernet-PG/OP-Kanals steht Ihnen ein Webserver zur Verfü-
gung, dessen Webseite Sie mit einem Internet-Browser aufrufen können. Auf der Web-
seite finden Sie Informationen zu Ihrer CPU und den angebundenen Modulen.
5.7 "Hardware-Konfiguration - Ethernet-PG/OP-Kanal" Seite 50
Es wird vorausgesetzt, dass zwischen dem PC mit Internet-Browser und der CPU eine
Verbindung über den Ethernet-PG/OP-Kanal besteht. Dies können Sie testen über Ping
auf die IP-Adresse des Ethernet-PG/OP-Kanals.
Die Webseite ist dynamisch aufgebaut und richtet sich nach der Anzahl der an der CPU
befindlichen Module. Die Webseite dient ausschließlich der Informationsausgabe. Die
angezeigten Werte können nicht geändert werden.
Hier werden Bestell-Nr., Serien-Nr. und die Version der Firmware und Hardware der CPU
aufgelistet. Mit [Expert View] gelangen Sie in die erweiterte "Experten"-Übersicht.
STOP
RUNP
01.09.09 00:35:30:812
cur = 0us, min = 0us, max = 0us, avg =
0us
MPI
DPM-async
CPU: Statusangabe
CPU: Datum, Uhrzeit
CPU: Zykluszeit:
min = minimale
cur = aktuelle
max = maximale
avg = durchschnittlich
Betriebsart RS485
n
MPI: MPI-Betrieb
n
DPM: DP-Master-Betrieb oder
PtP: Punkt zu Punkt- Betrieb
HB140 | CPU-SC | 313-6CF23 | de | 19-02
+
System 300S
Ä Kap.
