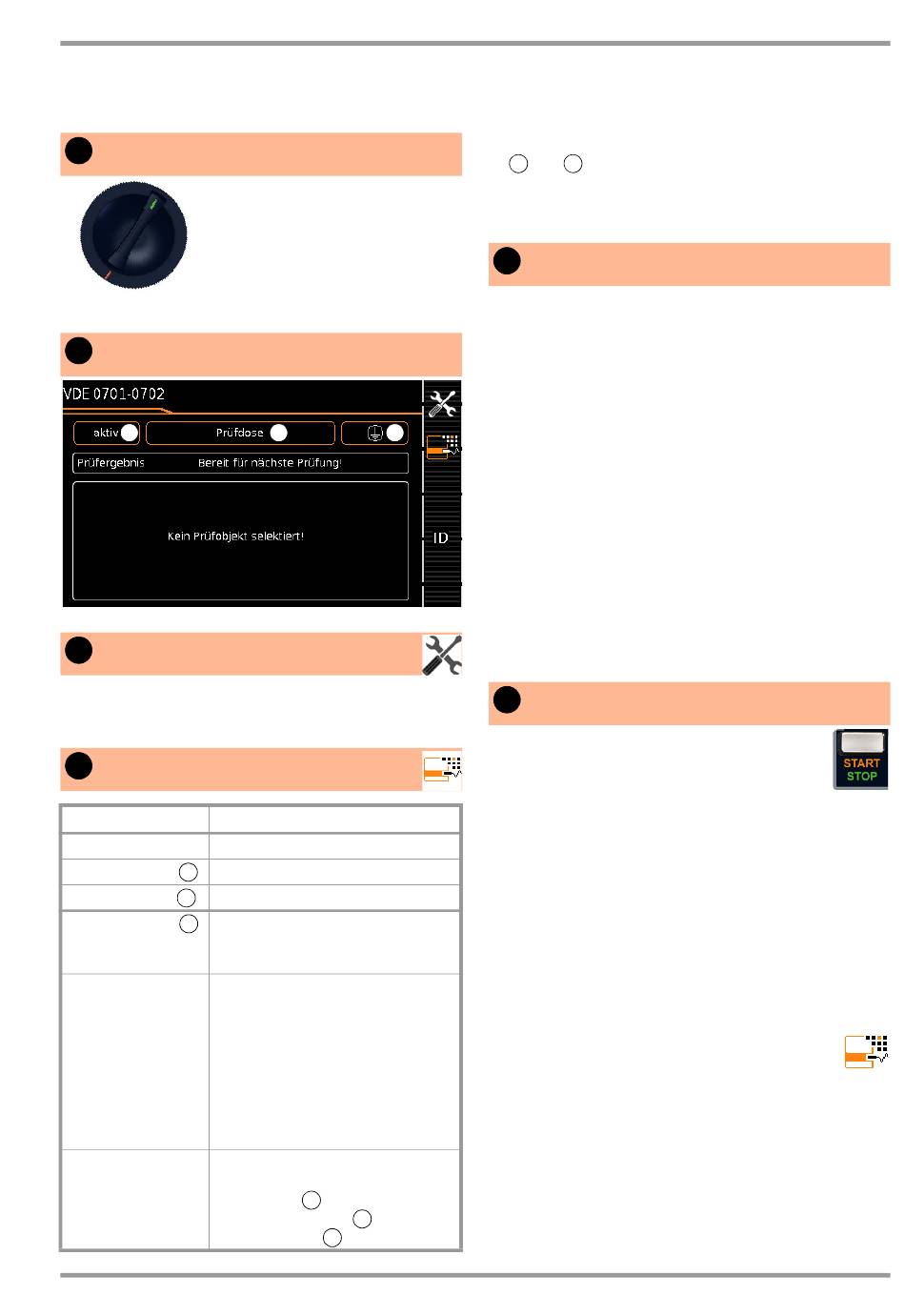

14.2 Beispiel integrierten Prüfsequenz
1 Prüfsequenz wählen
A3
2 Startseite
c
3
Sequenzparameter einstellen
Mit den Sequenzparametern können einzelne Prüfschritte
konfiguriert werden, siehe Bedienungsanleitung.
4 Klassifizierungsparameter einstellen
Messparameter Bedeutung
Norm Prüfnorm / Verlängerungsleitung
Schutzklasse * a SK1/SK2/SK3
Anschlussart * Prüfdose/Festanschl./Adapter
b
Messart (MA) * Aktiver oder passiver Prüfling
c
(Einschaltkontrolle:
Ein = passiv, Aus = aktiv)
Erkannte Klassifiz. Keine Autoerkennung:
alle Klassifizierungsparameter wie
Anschl., SK und MA müssen manuell
vorgegeben werden
Immer übernehmen:
alle unter dem Parameter „Autoer-
kenn. von" aktivierten Klassifizierungs-
parameter werden automatisch er-
kannt und übernommen
Autoerkenn. von beliebige Kombinationen für die au-
tomatischen Erkennung von:
– Anschluss
– Schutzklasse (SK)
– Messart (MA)
Gossen Metrawatt GmbH
SECUTEST ST
b a
b
a
c
B (10) / P und SECULIFE ST
ASE RO
* Sofern die Einstellungen der Klassifzierungsparame-
ter automatisch erkannt werden, werden sie durch ei-
nen orangefarbenen Rahmen gekennzeichnet (hier
und ). Sie müssen jedoch manuell vorgege-
a b
ben werden, falls sie nicht automatisch oder
nicht richtig erkannt werden.
5 Prüfling anschließen
➭ Schließen Sie den Prüfling je nach ge-
wählter Prüfsequenz an das Prüfgerät
an:
– Prüfdose
– Festanschluss
– Adapter
Der Anschluss ist abhängig von der Art des
Prüflings.
Für die Prüfung von Verlängerungsleitungen
nach Norm: Anschluss an die Prüfdose über
folgenden Adapter
– EL1: bei einphasigen Verlängerungslei-
tungen
– VL2E/AT3-IIIE: bei 1- und 3-phasigen Ver-
längerungsleitungen
6
Anschlusskontrolle & Prüfsequenz starten
Vor dem Beginn der Prüfsequenz
werden folgende Kontrollen automa-
tisch durchgeführt:
• Sondenkontrolle P1 (ob Sonde P1 ange-
schlossen und Schmelzsicherung P1
intakt)
• Isolationskontrolle (ob der Prüfling gut
isoliert aufgestellt ist)
• Einschalt- und Kurzschlusskontrolle.
Um einen Kurzschluss am Prüfling
erkennen zu können, wird zwischen L-N
und LN-PE geprüft.
Sofern Sie die für die jeweilige Prüfse-
quenz spezifischen Parameter „Erkannte
Klassifiz." auf „immer übernehmen" und
„Autoerkenn. von" auf „Anschluss und
SK" (vor Auslösen von Start) eingestellt haben,
werden zusätzlich folgende Kontrollen vor dem
Start der Prüfsequenz durchgeführt:
• Schutzklassenerkennung bei Prüflingen mit
Schutzleiter
(25)
