10 Prüfabläufe – Prüfsequenzen
Schalter- Mess- Geräteeinstellungen
stellung variante Messfunktionen
Beschrei-
bung ab
Automatische Prüfabläufe Schalterstellungen Drehschalterebene orange
Fest eingestellte Prüfabläufe
A1
VDE 0701-0702, Messart passiv, Prüfdose
A2 VDE 0701-0702, Messart aktiv, Prüfdose
A3 VDE 0701-0702, Parametrierung für EDV (aktiv)
A4 EN 62353 (VDE 0751), Messart passiv
A5 EN 62353 (VDE 0751), Messart aktiv
A6 EN 60974-4, Anschlussart Prüfdose
A7 EN 60974-4, Anschlussart AT16-DI/AT32-DI
A8 VLTG (RPE, RISO), Messart passiv, Adapter EL1
Frei einstellbare Prüfabläufe
AUTO Norm, Anschlussart, Messart jeweils frei wählbar
10.1

Allgemeines

Soll nacheinander immer wieder die gleiche Abfolge von Einzel-
prüfungen mit anschließender Protokollierung durchgeführt wer-
den, wie dies z. B. bei Normen vorgeschrieben ist, empfiehlt sich
der Einsatz von Prüfabläufen (auch Mess- oder Prüfsequenzen
genannt).
Für die Prüfabläufe nach Norm sind Grenzwerte hinterlegt. Daher
erfolgt schon während der Messung eine Gut/Schlecht-Bewer-
tung anhand der Worst-case-Beurteilung. Erscheint der aktuelle
Messwert grün, hält dieser die vorgegebenen Normgrenzwerte
ein. Wird der Messwert orange eingeblendet, erfüllt dieser nicht
die Normvorgaben. Wird auch nur eine Einzelmessung nicht
bestanden, wird der Prüfablauf abgebrochen und die Prüfung
nach der ausgewählten Norm gilt als nicht bestanden.
Automatische Prüfabläufe (Prüfsequenzen) werden in den Dreh-
schalterstellungen AUTO sowie A1 bis A8 durchgeführt.
Während der Prüfablauf in der Schalterstellung AUTO frei konfigu-
rierbar ist, sind die Prüfabläufe A1 bis A8 fest vorgegeben.
Die Bewertung der Messungen erfolgt automatisch durch das
Prüfgerät. Die Bewertung findet anhand der Worst-case-Beurtei-
lung und je nach Einstellung unter Berücksichtigung der Betriebs-
messunsicherheit statt.
Prüfabläufe der Drehschalterstellung AUTO
Die folgenden Prüfsequenzen sind im SECUTEST B
der Drehschalterstellung AUTO werkseitig vorhanden:
• DIN VDE 0701-0702
Instandsetzung und Wiederholungsprüfungen an elektrischen
Geräten
• DIN EN 62353
Medizinische elektrische Geräte (Wiederholungsprüfungen
und Prüfung nach Instandsetzung von medizinischen elektri-
schen Geräten), Anwendungsteile mit Prüfsonde P1
• DIN EN 60974-4
Lichtbogenschweisseinrichtungen (Teil 4: Prüfen von Lichtbo-
genschweisseinrichtungen) Spannungsmessung mit Prüf-
sonde P1, ohne galvanische Trennung. Die zu messende
Spannung muss mit einem Pol mit PE des Versorgungsnetzes
verbunden werden.
Die einzelnen Sequenzen werden über die Softkeys ausgewählt.
40
Für die Prüfabläufe können an zwei Stellen im Gerät Vorgaben
gemacht werden:
• Schalterstellung SETUP: hier können Sie allgemeine Einstellun-
gen vornehmen, die für sämtlche Prüfabläufe (unabhängig von
der jeweils gewählten Norm) gelten
• Schalterstellung AUTO und A1 bis A8: hier können Sie Klassifizie-
rungsparameter eingeben, die nur für die ausgewählte Schal-
terstellung gelten

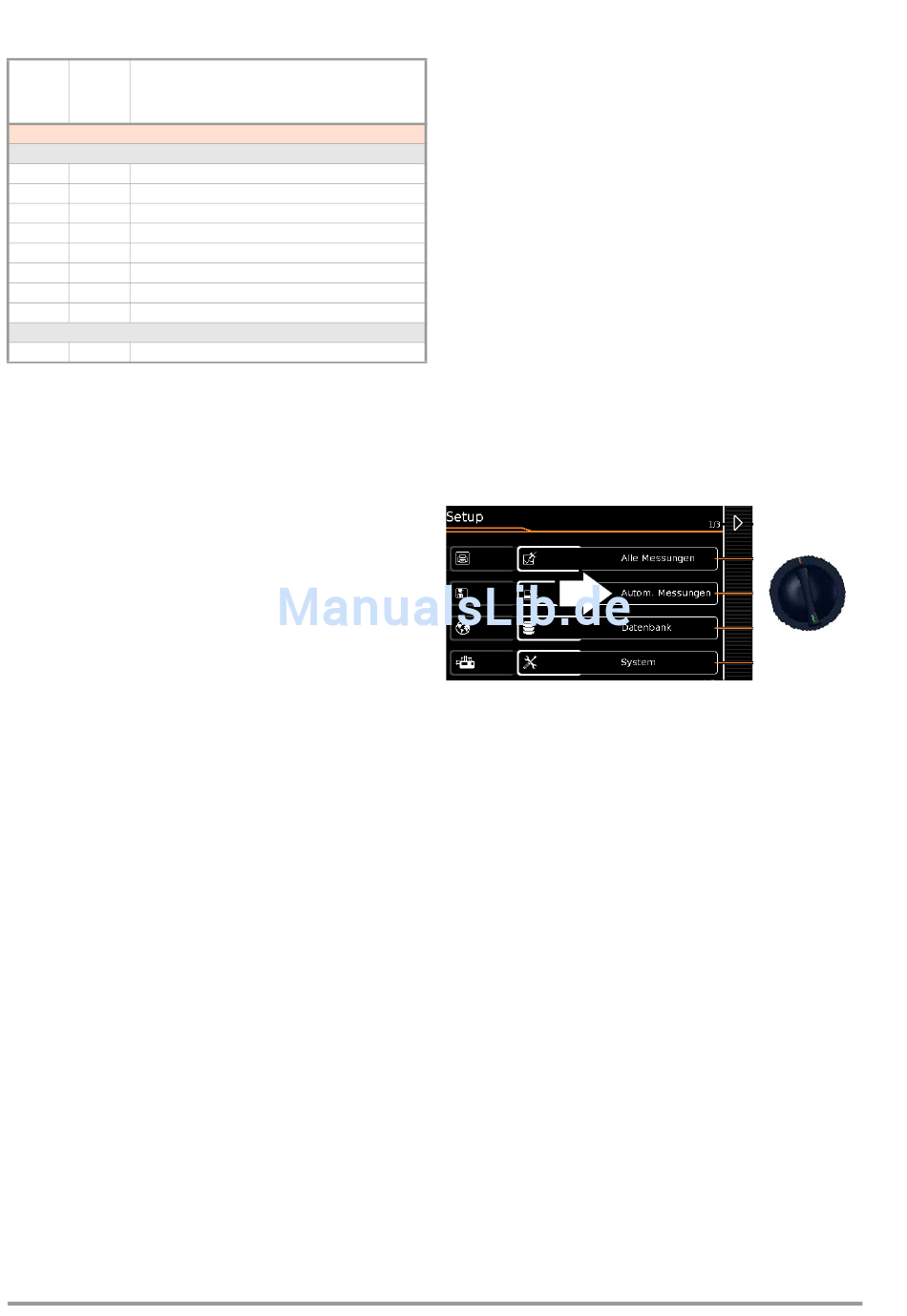

Allgemeine Einstellungen (SETUP: Parameter Autom. Messungen)
Folgende Einstellungen können in der Schalterstellung SETUP auf
der Menüseite 1/3 unter dem Parameter autom. Messungen für alle
Prüfabläufe gemeinsam vorgenommen werden:
Am Sequenzende
Am Ende eines Prüfablaufs kann entweder das Speichersym-
bol (zur Aufforderung eines Speichervorgangs) oder die
Ergebnisliste eingeblendet werden.
BMU berücksichtigt
Bei Anwahl von Ja wird die BMU (Betriebsmessunsicherheit)
bei der Anzeige des Messergebnisses berücksichtigt. Das
Endergebnis wird um den Wert der BMU verschlechtert ange-
zeigt.
(10)/X in
ASE TRA
SETUP
