Anwendungsfunktionen
NOT Verhalten
82
Die Hauptarmatur kann nur in Richtung AUF oder ZU fahren, wenn die Bypass-
armatur in der Endlage AUF ist.

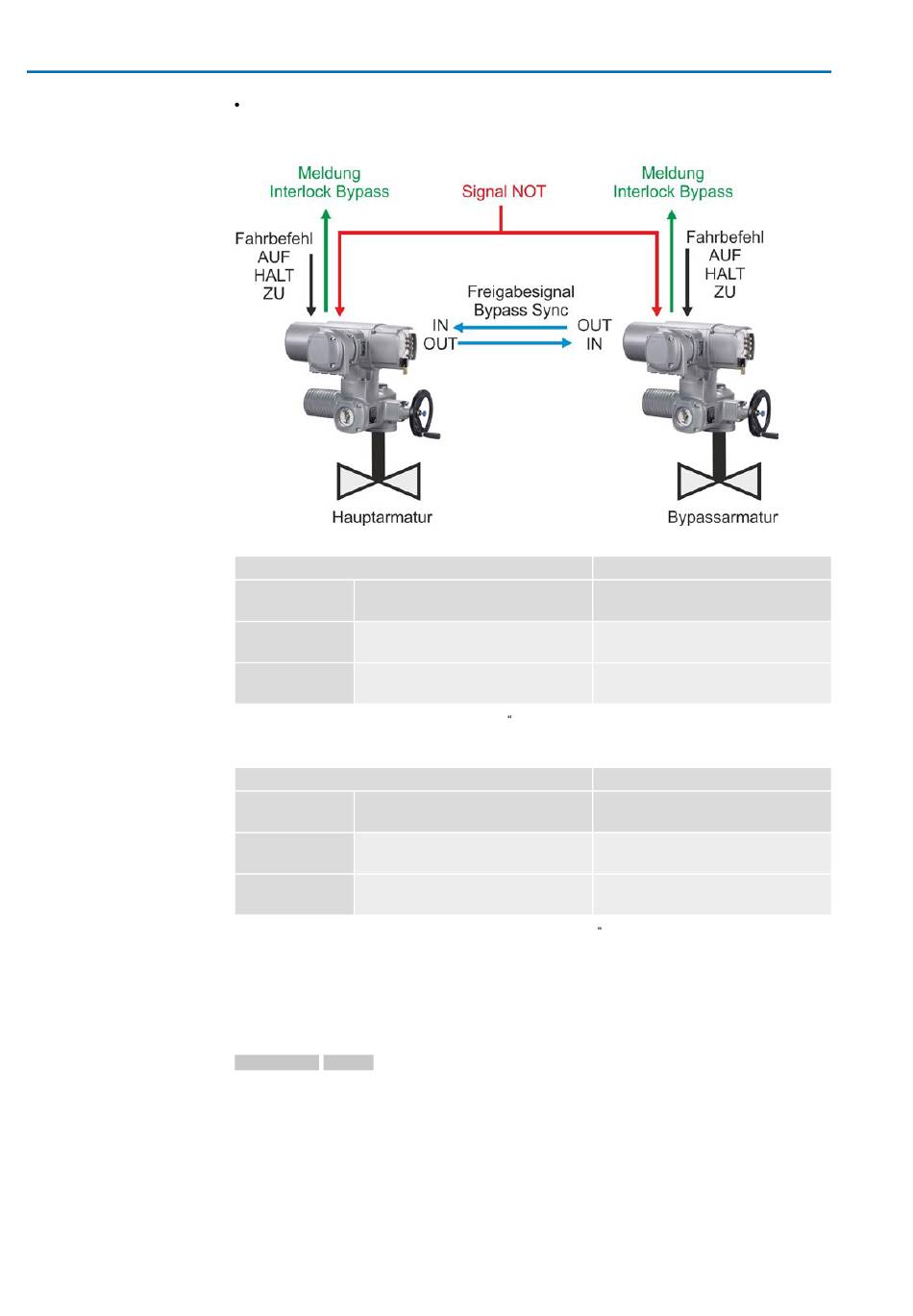

Bild 46: Funktionsweise
Tabelle 10: Reaktion Hauptarmatur auf Stellung der Bypassarmatur
Bypassarmatur
Stellung
Freigabesignal
Bypass Sync OUT
Endlage AUF
High-Pegel (Freigabe)
(Standard: +24 V DC)
andere Stellung
Low-Pegel (Sperre)
(0 V DC bzw. Eingang offen)
1)
Bei einem Fahrbefehl erfolgt die Meldung Interlock Bypass" (keine Freigabe).
Tabelle 11: Reaktion Bypassarmatur auf Stellung der Hauptarmatur
Hauptarmatur
Stellung
Freigabesignal
Bypass Sync OUT
Endlage ZU
High-Pegel (Freigabe)
(Standard: +24 V DC)
andere Stellung
Low-Pegel (Interlock)
(0 V DC bzw. Eingang offen)
1)
Bei einem Fahrbefehl in Richtung ZU erfolgt die Meldung Interlock Bypass" (keine Freigabe).
Für das NOT Verhalten der Bypass Funktion gelten die gleichen Eigenschaften wie
bei der Funktion <NOT Verhalten> mit folgenden Abweichungen:
In einer NOT Situation empfangen beide Stellantriebs-Steuerungen gleichzeitig das
Signal NOT. Mit diesem Signal wird eine speziell für die Bypass Funktion definierte
NOT Aktion gestartet. (In der Funktion <NOT Verhalten> ist daher der Parameter
NOT Aktion M0204 nicht verfügbar).
Ablauf der NOT Aktion
1.
Die Bypassarmatur wird zuerst aufgefahren.
2.
Nachdem die Bypassarmatur vollständig geöffnet ist, wird die Hauptarmatur
geschlossen.
3.
Nachdem die Hauptarmatur geschlossen ist, wird die Bypassarmatur geschlos-
sen.
Stellantriebs-Steuerung
ACV 01.2/ACVExC 01.2 Modbus RTU
Hauptarmatur
Freigabe
(mögliche Fahrbefehle)
in Richtung AUF und ZU
1)
keine Fahrt möglich
Bypassarmatur
Freigabe
(mögliche Fahrbefehle)
in Richtung AUF oder ZU
in Richtung AUF oder ZU
1)
