Stellantriebs-Steuerung
ACV 01.2/ACVExC 01.2 Modbus RTU
4.2.
Anzeigen im Display
Statuszeile
Navigationshilfe
4.2.1.
Rückmeldungen von Stellantrieb und Armatur
Menüs und Funktionen sind abhängig von der Firmware der Stellantriebs-
Steuerung!
Sollten Sie Menüs oder Funktionen vermissen, wenden Sie sich bitte an den
AUMA Service.

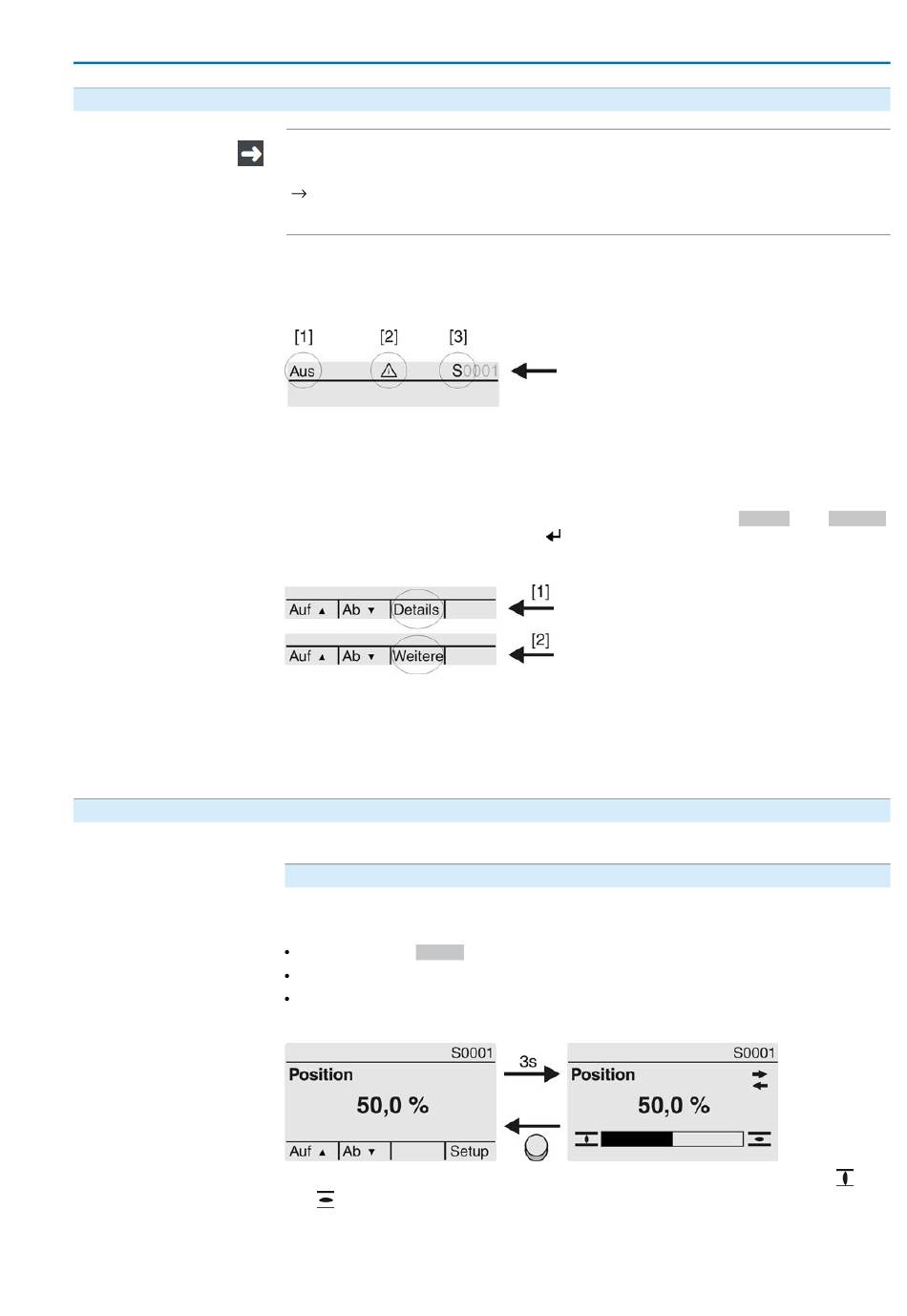

Die Statuszeile (oberste Zeile im Display) zeigt den Betriebsmodus [1], das Anliegen
einer Störung [2] und die ID Nummer [3] der aktuellen Anzeige.
Bild 12: Informationen in der Statuszeile (oben)
[1]
Betriebsmodus
[2]
Symbol Störung (nur bei Fehler und Warnungen)
[3]
ID Nummer: S = Statusseite
Falls weitere Details bzw. mehr Informationen zur Anzeige abrufbar sind, erscheinen
in der Navigationshilfe (unterste Zeile im Display) die Anzeigen Details bzw. Weitere.
Dann können über den Drucktaster
Bild 13: Navigationshilfe (unten)
[1]
zeigt Liste mit detaillierten Meldungen
[2]
zeigt weitere Informationen
Die Navigationshilfe (unterste Zeile) wird nach ca. 3 Sekunden ausgeblendet. Um
die Navigationshilfe wieder einzublenden muss (in Wahlschalterstellung 0 (AUS) )
ein beliebiger Drucktaster gedrückt werden.
Die Anzeigen im Display sind abhängig von der Ausstattung des Stellantriebs.
Armaturenstellung (S0001)
Diese Anzeige erfolgt nur, wenn im Stellantrieb ein Stellungsgeber (Potentiometer,
EWG, RWG oder MWG) eingebaut ist.
Die Anzeige S0001 zeigt die Armaturenstellung in % des Stellwegs.
Nach ca. 3 Sekunden erscheint die Balkenanzeige.
Bei einem Fahrbefehl zeigt ein Pfeil die Fahrtrichtung (AUF/ZU) an.
Bild 14: Armaturenstellung und Fahrtrichtungsanzeige
Das Erreichen der eingestellten Endlagen wird zusätzlich mit den Symbolen
und
(AUF) angezeigt.
weitere Informationen angezeigt werden.
Anzeigen
(ZU)
21
