4.
Anzeigen
4.1.
Anzeigen bei Inbetriebnahme
LED Test
Sprachauswahl
Startupmenü
20
Nach dem Einschalten der Versorgungsspannung müssen alle LEDs der
Ortssteuerstelle für ca. 1 Sekunde aufleuchten. Diese optische Rückmeldung zeigt,
dass die Steuerung mit Spannung versorgt wird und dass alle LEDs funktionsfähig
sind.

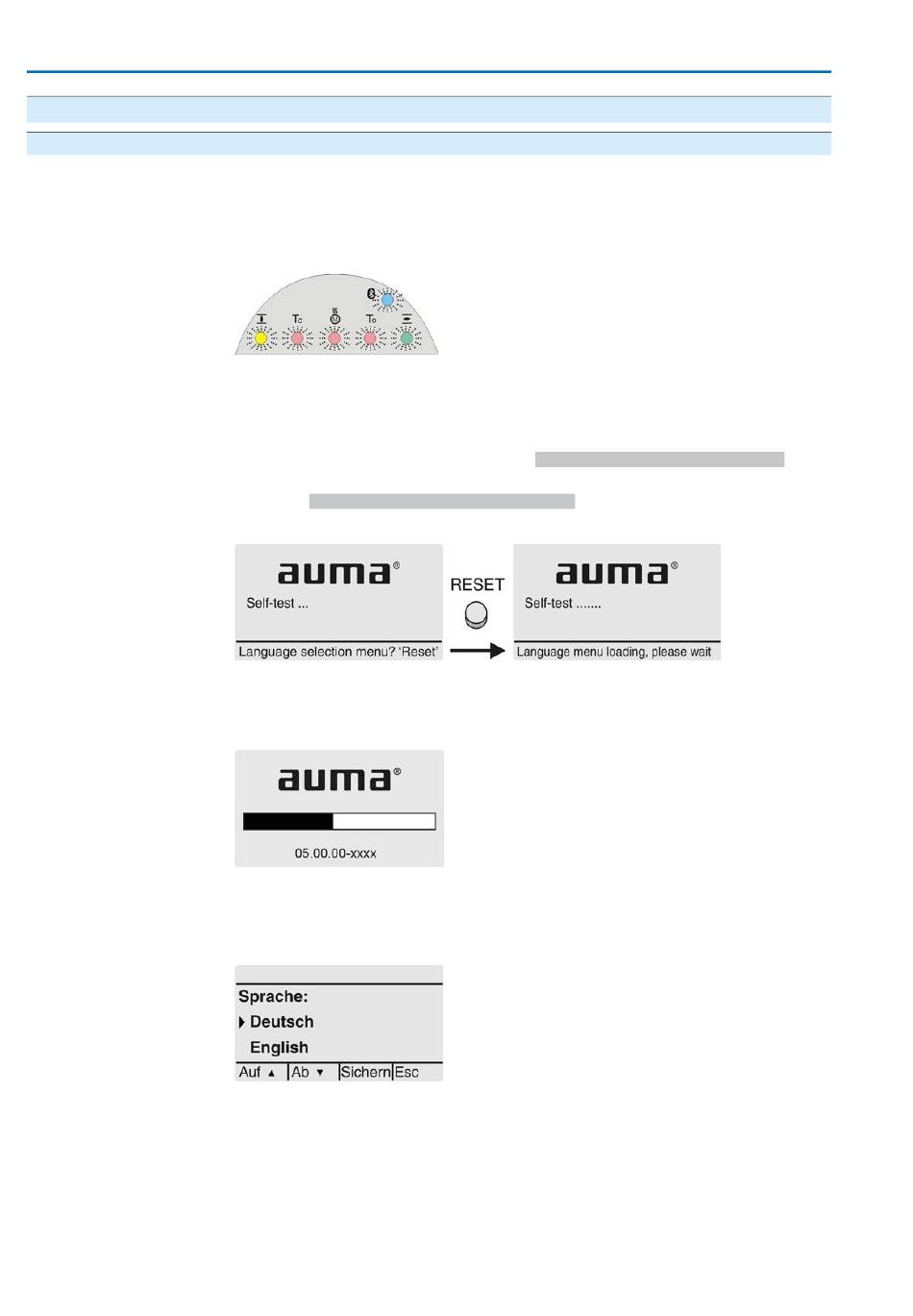

Bild 8: LED Test
Während des Selbsttests kann die Sprachauswahl aktiviert werden, damit gleich
nach dem Startvorgang die Anzeige im Display in der gewünschten Sprache erscheint.
Der Wahlschalter muss dazu in Stellung 0 (AUS) stehen.
Sprachauswahl aktivieren:
1.
Anzeige zeigt in der untersten Zeile: Language selection menu? 'Reset'
2.
Drucktaster RESET drücken und gedrückt halten bis in der untersten Zeile der
Text: Language menu loading, please wait angezeigt wird.
Bild 9: Selbsttest
Das Menü zum Auswählen der Sprache erscheint nach dem Startupmenü.
Während des Startvorgangs wird im Display die aktuelle Firmware Version angezeigt.
Bild 10: Startupmenü mit Firmware Version: 05.00.00–xxxx
Falls während des Selbsttests die Sprachauswahl aktiviert wurde, erscheint nun das
Menü zum Auswählen der Displaysprache. Weitere Informationen zur
Spracheinstellung siehe Kapitel <Sprache im Display>.
Bild 11: Sprachauswahl
Erfolgt für längere Zeit (ca. 1 Minute) keine Eingabe, wechselt das Display
automatisch in die erste Status-Anzeige.
Stellantriebs-Steuerung
ACV 01.2/ACVExC 01.2 Modbus RTU
