Überwachungsfunktionen
10.3.
Überwachung der Betriebsart (Motoranläufe und Laufzeit)
Beispiel:
Funktion nicht aktiv
Funktion aktiv
112
Diese Funktion überwacht die zulässige Betriebsart (z.B. S2 - 15 min) des
Stellantriebs.
Dazu überwacht die Stellantriebs-Steuerung das Überschreiten der
zulässigen Motoranläufe (Schaltspiele) pro Stunde
zulässige Motorlaufzeit (Einschaltdauer) pro Stunde
Bei einer Überschreitung der eingestellten Werte wird der Stellantrieb nicht gestoppt,
es werden aber Warnungen ausgegeben.
Statusanzeige: S0005 bzw. S0008
-
Details: Wrn Betr.Art Anläufe
Statusanzeige: S0005 bzw. S0008
-
Details: Wrn Betr.Art Laufzeit
Die Warnungsmeldungen werden automatisch gelöscht, wenn die zulässigen
Anläufe/h bzw. die zulässige Laufzeit/h wieder unterschritten sind.
Im Betriebsdatenzähler werden sowohl die Anzahl der Überschreitungen
(Warnungen), als auch die Zahl der Motoranläufe und die Motorlaufzeiten mit
protokolliert.
Asset Management M01231
Betriebsdaten M0177
Betriebsdaten M0188
ED Warnung 1 M0325 enthält die Summe aller Einschaltdauer-Warnungen.
ED Warnung 2 M0236 enthält die maximale Zeitdauer einer Einschaltdauer-Warnung
Die AC meldet aufgrund der Überschreitung der eingestellten Anläufe/h bzw. der
eingestellten Laufzeit/h insgesamt 4 mal eine Einschaltdauer-Warnung: zweimal 5
min lang, einmal 10 min lang, einmal 17 min lang. Anschließend enthalten die
Betriebsdatenzähler folgende Werte:
ED Warnung 1 M0325 = 37 min = Summe aller Zeiten (5+5+10+17 min)
ED Warnung 2M0326 = 17 min = längste Zeit

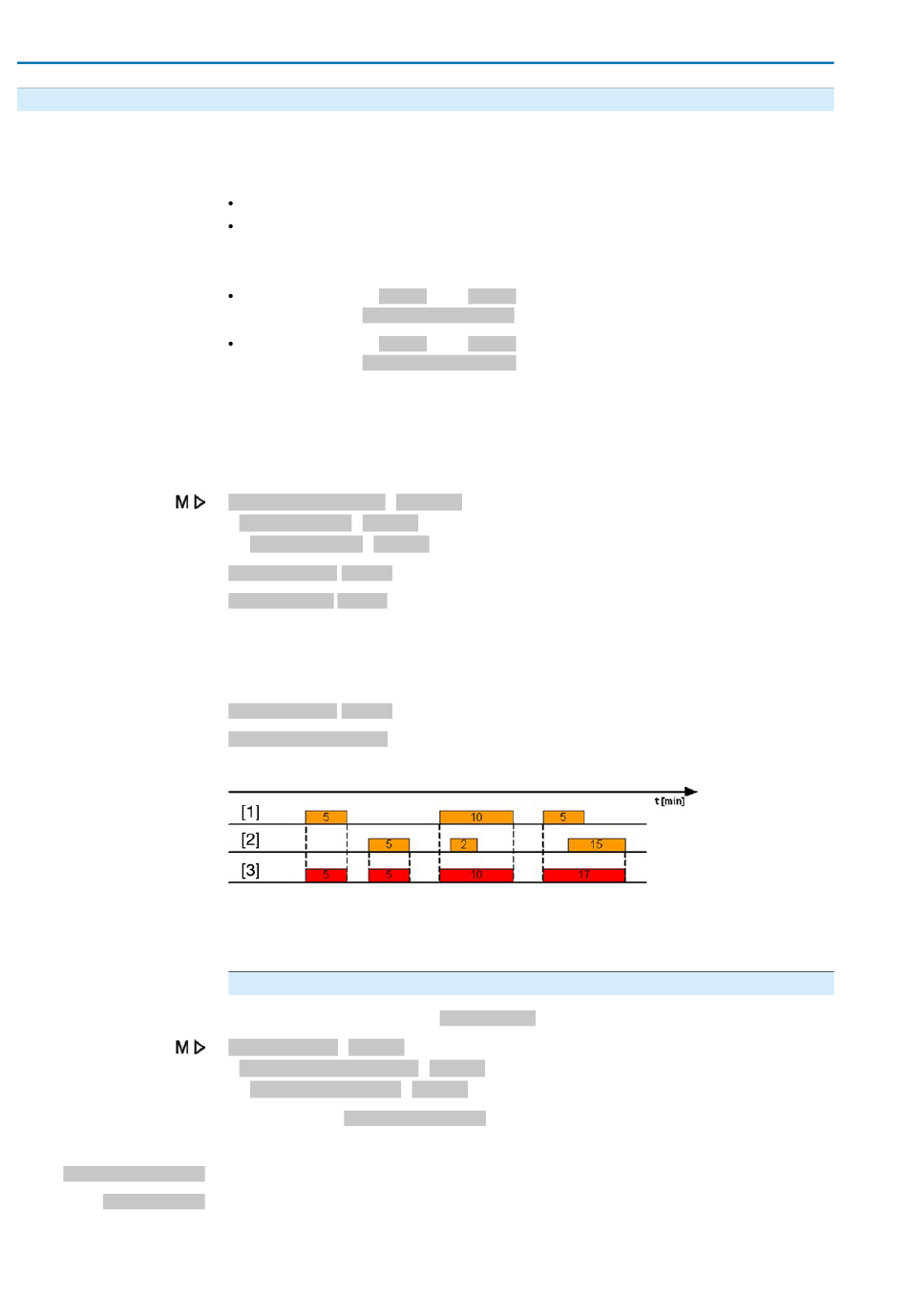

Bild 50: Beispiel
[1]
Laufzeit/h
[2]
Anläufe/h
[3]
Einschaltdauer-Warnung
Einschaltdauer-Überwachung aktivieren
Erforderlicher Benutzerlevel: Spezialist (4) oder höher.
Einstellungen M0041
Betr.Art.Überwachung M0355
Betriebsart Überw. M0358
Standardwert: Funktion nicht aktiv
Einstellwerte:
Funktion <ED Überwachung> ausgeschaltet.
Funktion <ED Überwachung> eingeschaltet.
Stellantriebs-Steuerung
ACV 01.2/ACVExC 01.2 Modbus RTU
