Bedienung
3.2.
Bedienung des Antriebs von Fern
Information
Information
3.3.
Menübedienung über die Drucktaster (für Einstellungen und Anzeigen)
14
Stellantrieb kann beim Einschalten sofort losfahren!
Personenschäden oder Schäden an Armatur möglich.
Fährt der Stellantrieb unerwartet los: sofort Wahlschalter in Stellung 0 (AUS)
stellen.
Eingangssignale und Funktionen prüfen.
Wahlschalter in Stellung Fernbedienung (FERN) stellen.
Der Antrieb kann nun von Fern über den Feldbus angesteuert werden.
Bei Stellantrieben mit Stellungsregler ist eine Umschaltung zwischen AUF - ZU An-
steuerung (Fern AUF-ZU) und Sollwertansteuerung (Fern SOLL) möglich. Weiter
Informationen hierzu siehe <Umschaltung zwischen AUF - ZU Ansteuerung und
Sollwertansteuerung>.
Bei Stellantrieben mit Stellungsregler ist eine Umschaltung zwischen AUF - ZU An-
steuerung (Fern AUF-ZU) und Sollwertansteuerung (Fern SOLL) möglich. Weitere
Informationen hierzu siehe Handbuch (Betrieb und Einstellung).
Die Menübedienung zur Anzeige und Einstellung erfolgt über die Drucktaster [1– 4]
der Ortssteuerstelle.
Zur Menübedienung muss der Wahlschalter [5] in Stellung 0 (AUS) stehen.
Die unterste Zeile im Display [6] dient als Navigationshilfe und zeigt welche
Drucktaster [1– 4] zur Menübedienung benutzt werden können.

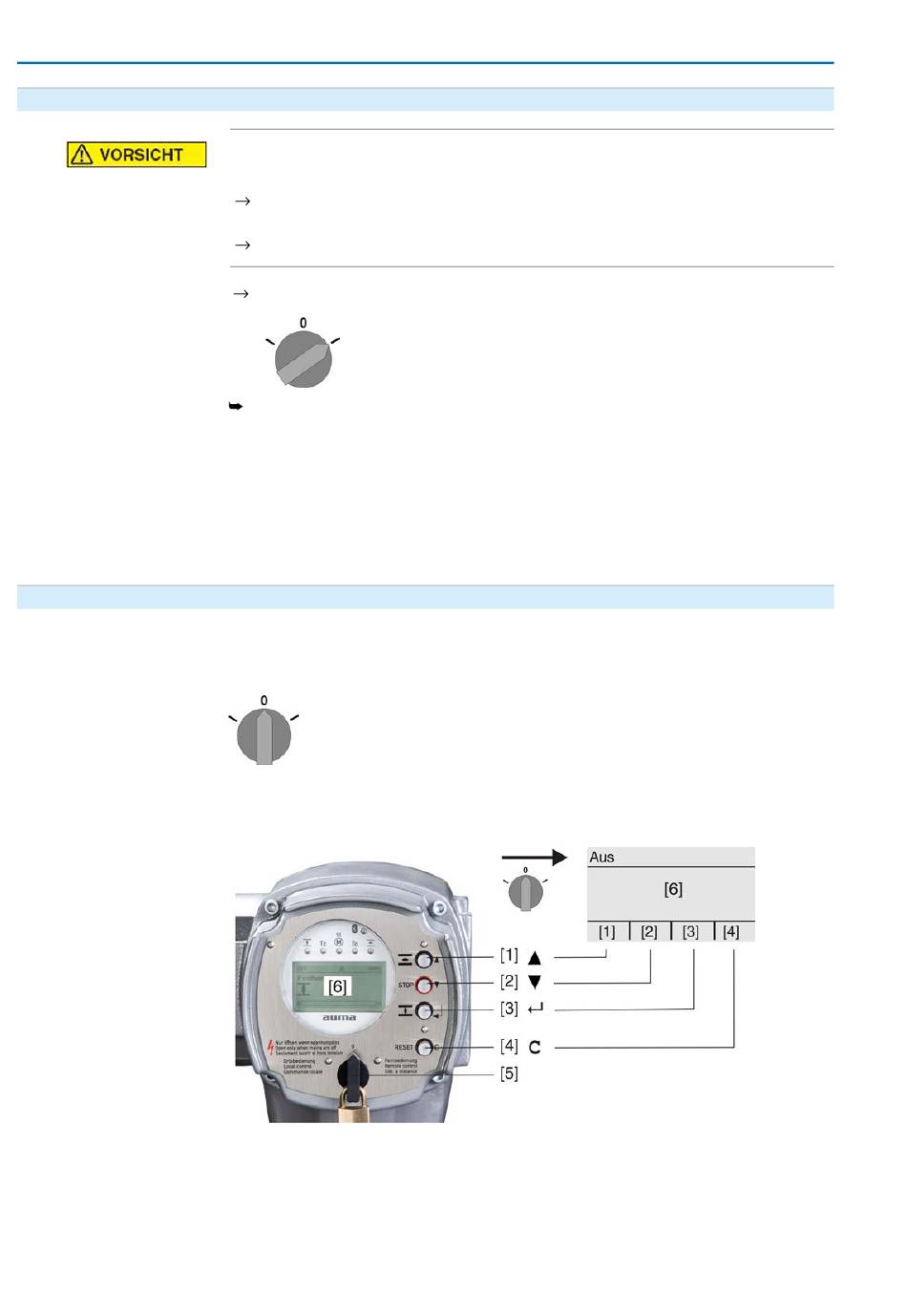

Bild 2:
[1–4] Drucktaster bzw. Navigationshilfe
[5]
Wahlschalter
[6]
Display
Stellantriebs-Steuerung
ACV 01.2/ACVExC 01.2 Modbus RTU
