Stellantriebs-Steuerung
ACV 01.2/ACVExC 01.2 Modbus RTU
7.
Grundeinstellungen zur Inbetriebnahme
Definition
7.1.
Abschaltart für Endlagen
Funktion
7.1.1.
Abschaltart einstellen
Die Grundeinstellungen Abschaltart, Drehmoment und Wegschaltung sind für eine
sichere Inbetriebnahme der Stellantriebs-Steuerung mit dem Stellantrieb erforderlich.
Grundeinstellungen zur Anzeige wie z.B. Datum und Uhrzeit oder Anzeigeformate
können bei Bedarf geändert werden.
Wahl der Abschaltart (nach Vorgabe durch Armaturenhersteller):
-
wegabhängiges Abschalten in der Endlage
-
drehmomentabhängiges Abschalten in der Endlage
Für Endlagen AUF und ZU ist separat einstellbar:
Wegabhängiges Abschalten
Die Stellantriebs-Steuerung schaltet den Stellantrieb an den über die Wegschaltung
eingestellten Endlagenpositionen (AUF/ZU) ab.
Bei Abschaltung in den Endlagen über die Wegschaltung muss der Nachlauf des
Stellantriebs berücksichtigt werden. Der Nachlauf [1] ist der Weg der zurückgelegt
wird, vom Zeitpunkt der Abschaltung bis zum Stillstand. Der Nachlauf ist abhängig
von der Schwungmasse des Stellantriebs und der Armatur und der
Abschaltverzögerung der Stellantriebs-Steuerung.

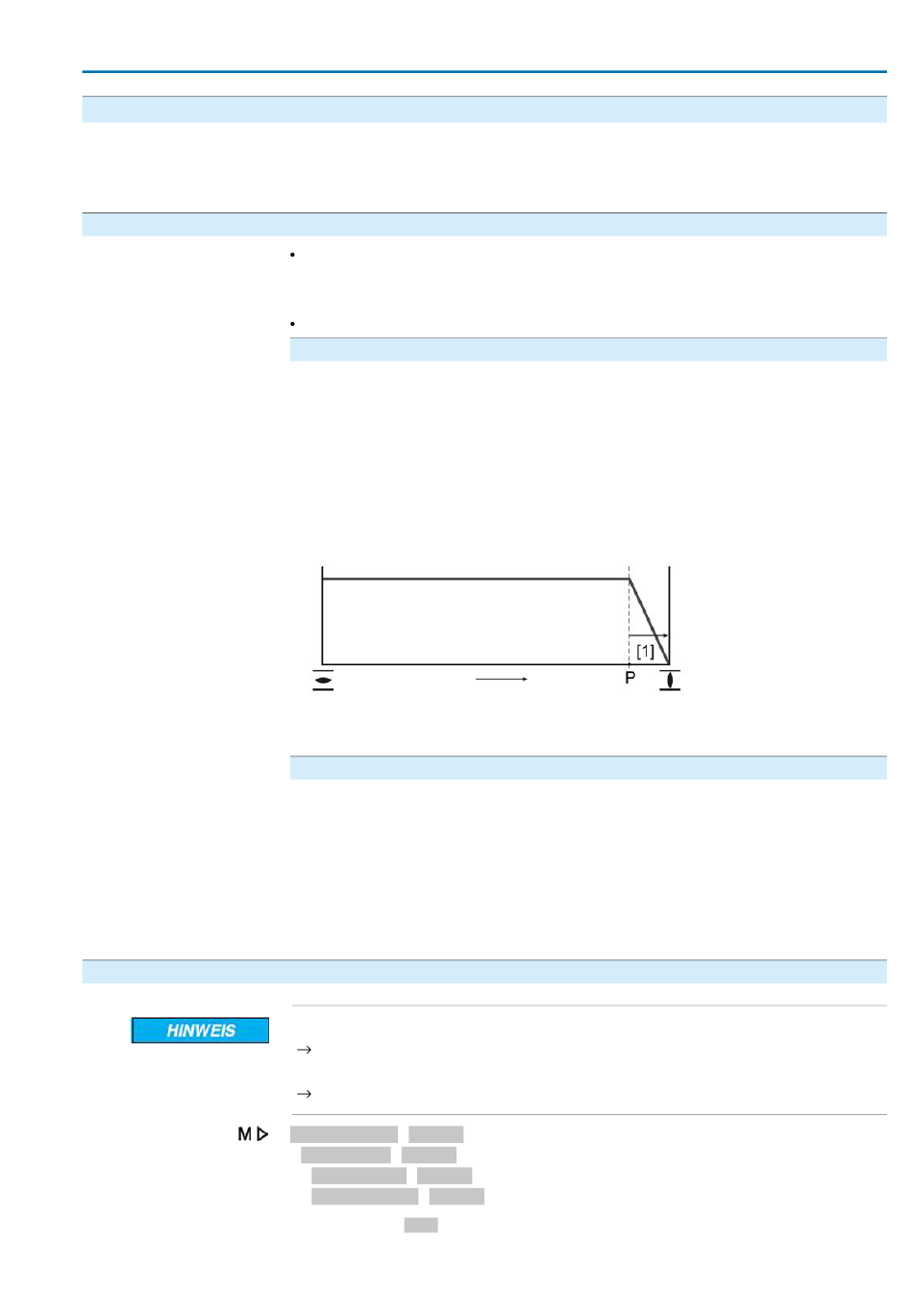

Bild 32: wegabhängiges Abschalten
P
Abschaltposition
[1]
Nachlauf
Drehmomentabhängiges Abschalten
Die Stellantriebs-Steuerung schaltet den Stellantrieb in den Endlagen über die
Drehmomentschaltung ab.
Dazu muss die Drehmomentschaltung auf das vom Armaturenhersteller angegebene
Abschaltmoment eingestellt sein. Beim Erreichen der Endlage erhöht sich das
Drehmoment im Sitz der Armatur. Ist das eingestellte Abschaltmoment erreicht,
schaltet die Stellantriebs-Steuerung den Stellantrieb ab.
In dieser Einstellung dient die Wegschaltung zur Signalisierung und muss so
eingestellt sein, dass sie vor Erreichen der Endlage auslöst.
Schäden an der Armatur durch falsche Einstellung!
Die Einstellung der Abschaltart (weg- oder drehmomentabhängig) muss auf die
Armatur abgestimmt sein.
Einstellung nur mit Zustimmung des Armaturenherstellers ändern.
Einstellungen M0041
Abschaltart M0012
Endlage ZU M0086
Endlage AUF M0087
Standardwert: Weg
Grundeinstellungen zur Inbetriebnahme
37
