Stellantriebs-Steuerung
ACV 01.2/ACVExC 01.2 Modbus RTU
8.2.
Drehzahlprofil
Eigenschaften
Anwendung
Information
8.2.1.
Drehzahlprofil aktivieren
Zieldrehzahl vor Endlage einstellen
Der Stellantrieb fährt mit der hier eingestellten Zieldrehzahl in die Endlage.
Einstellungen M0041
Drehzahlfunktionen M1699
Drehz.anpass. vor End M1906
Zieldrehz. in Endlage M1905
Standardwerte: 8 (1/min)
Einstellbereich: 6 ... 240 1/min (Umdrehungen/Minute)
Der einstellbare Drehzahlbereich steht auf dem Typenschild des Stellantriebs.
Über die Funktion <Drehzahlprofil> kann die Drehzahl des Stellantriebs bei Erreichen
eines Stützpunktes auf einen neuen, vorbestimmten Wert geändert werden. Auf
diese Weise können bis zu zehn Wegabschnitte innerhalb des gesamten Stellwegs
(ggf. separat für jede Fahrtrichtung AUF/ZU) auf unterschiedliche Drehzahlwerte
eingestellt werden. Dies ermöglicht die Festlegung eines armaturenspezifischen
Drehzahlprofils über den Stellweg.
Die Drehzahl zwischen zwei Stützpunkten wird linear interpoliert (Gerade). Die
Drehzahl von einer Endlage (AUF/ZU) zum ersten/letzten Stützpunkt und umgekehrt
verläuft konstant (geradlinig gleichförmig) mit der ersten/letzten Stützpunktdrehzahl.
Die Drehzahlreduktion vor Endlagen (Parameter ) ist nicht aktiv.
Bei NOT Fahrten kann das Drehzahlprofil individuell einstellbar ausgesetzt werden.
Die Funktion wird in speziellen Anwendungen zur Vermeidung von Druckstößen
benötigt. Druckstöße können z.B. entstehen, wenn eine zu schnelle Änderung der
Strömungsgeschwindigkeit, etwa durch rasches Schließen eines Schiebers, erfolgt.

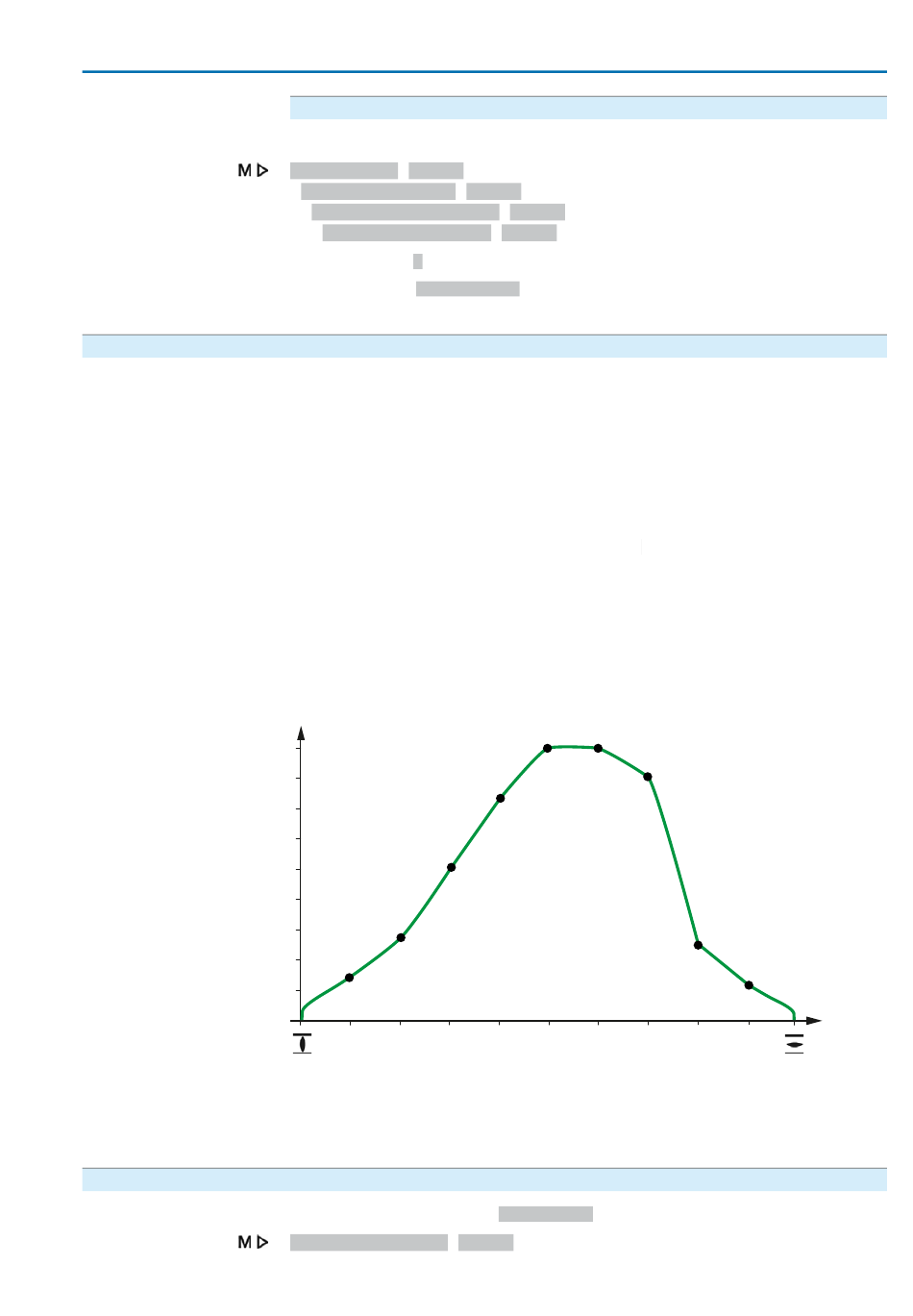

Bild 35: Beispiel für ein Drehzahlprofil
Drehzahl
[1/min]
P1
P2
P3
0 %
[P]
Stützpunkte (P1 – P9)
Das Drehzahlprofil kann auch für Regelantriebe mit aktiviertem Stellungsregler ver-
wendet werden. Siehe Kapitel <Stellungsregler>.
Erforderlicher Benutzerlevel: Spezialist (4) oder höher.
Gerätekonfiguration M0053
P4
P5
P6
P7
Stellweg
Anwendungsfunktionen
P8
P9
100 %
55
