Stellantriebs-Steuerung
ACV 01.2/ACVExC 01.2 Modbus RTU
Sollwertansteuerung
Stützpunktachse
4.2.2.
Statusanzeigen nach AUMA Kategorie

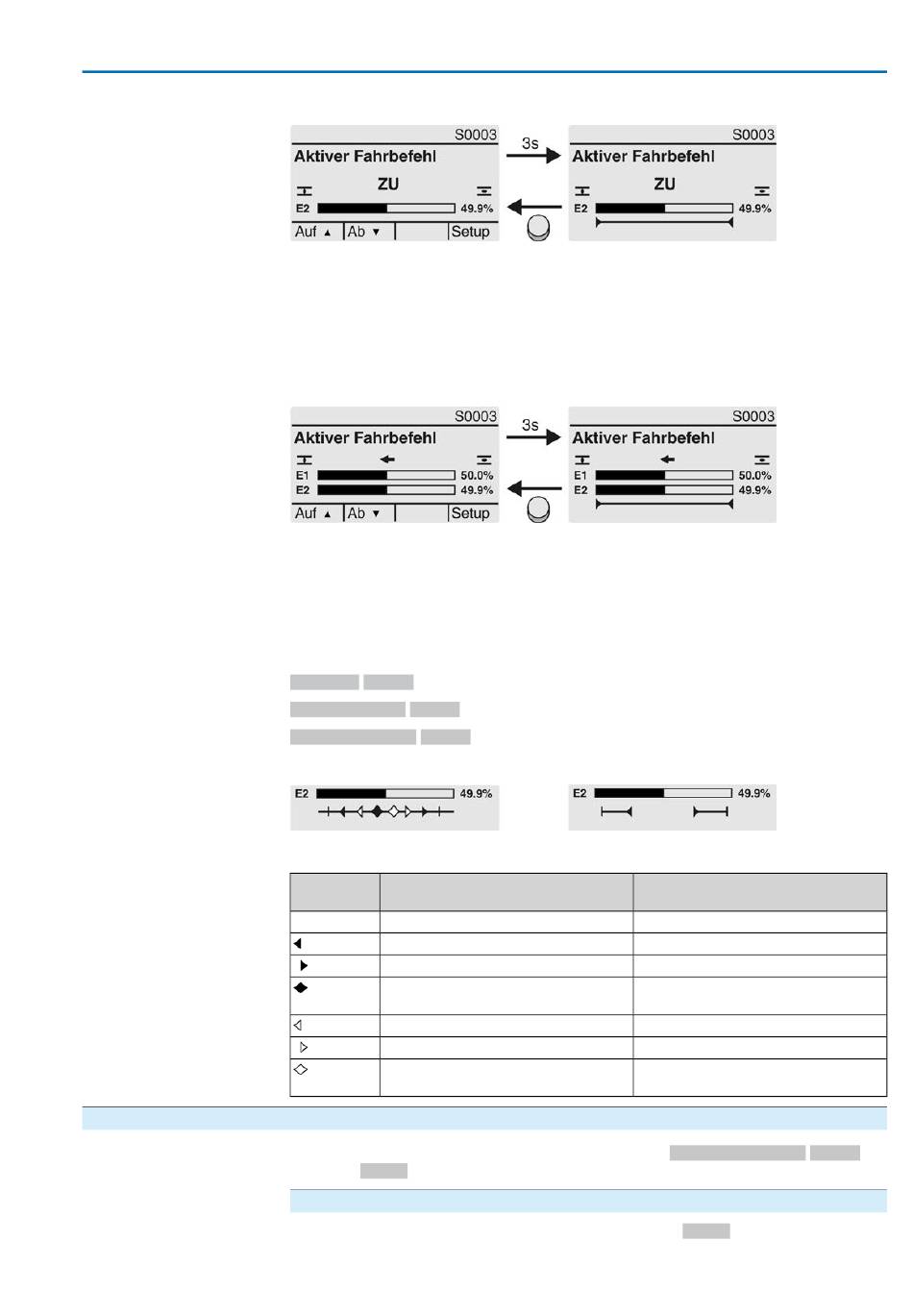

Bild 18: Anzeige bei AUF - ZU Ansteuerung
E2
Stellungsistwert
Wenn der Stellungsregler frei geschaltet und aktiviert ist, wird die Balkenanzeige für
E1 (Stellungssollwert) sichtbar.
Die Richtung des Fahrbefehls wird durch einen Pfeil oberhalb der Balkenanzeige
angezeigt. Bild zeigt Fahrbefehl in Richtung ZU.
Bild 19: Anzeige bei Sollwertansteuerung (Stellungsregler)
E1
Stellungssollwert
E2
Stellungsistwert
Auf der Stützpunktachse werden die Stützpunkte und deren Fahrverhalten (Fahrprofil)
durch Symbole angezeigt.
Die Symbole werden nur angezeigt, wenn mind. eine der folgenden Funktionen
aktiviert ist:
Fahrprofil M0294
Taktfunktion ZU M0156
Taktfunktion AUF M0206
Bild 20: Beispiele: links Stützpunkte (Zwischenstellungen); rechts Taktbetrieb
Tabelle 3: Symbole auf der Stützpunktachse
Symbol
Stützpunkt (Zwischenstellung) mit
Fahrprofil
|
Stützpunkt ohne Reaktion
Stopp bei Fahrt in Richtung ZU
Stopp bei Fahrt in Richtung AUF
Stopp bei Fahrt in Richtung AUF und
ZU
Pause bei Fahrt in Richtung ZU
Pause bei Fahrt in Richtung AUF
Pause bei Fahrt in Richtung AUF und
ZU
Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf
den Wert AUMA eingestellt ist.
Warnungen (S0005)
Wenn eine Warnung aufgetreten ist, zeigt die Anzeige S0005:
Taktbetrieb
Taktende
Taktanfang in Richtung ZU
Taktanfang in Richtung AUF
–
–
–
–
Anzeigen
23
