Stellantriebs-Steuerung
ACV 01.2/ACVExC 01.2 Modbus RTU
3.
Bedienung
3.1.
Bedienung des Stellantriebs vor Ort
Information
Information
Die Bedienung des Stellantriebs vor Ort erfolgt über die Drucktaster auf der
Ortssteuerstelle der Stellantriebs-Steuerung.

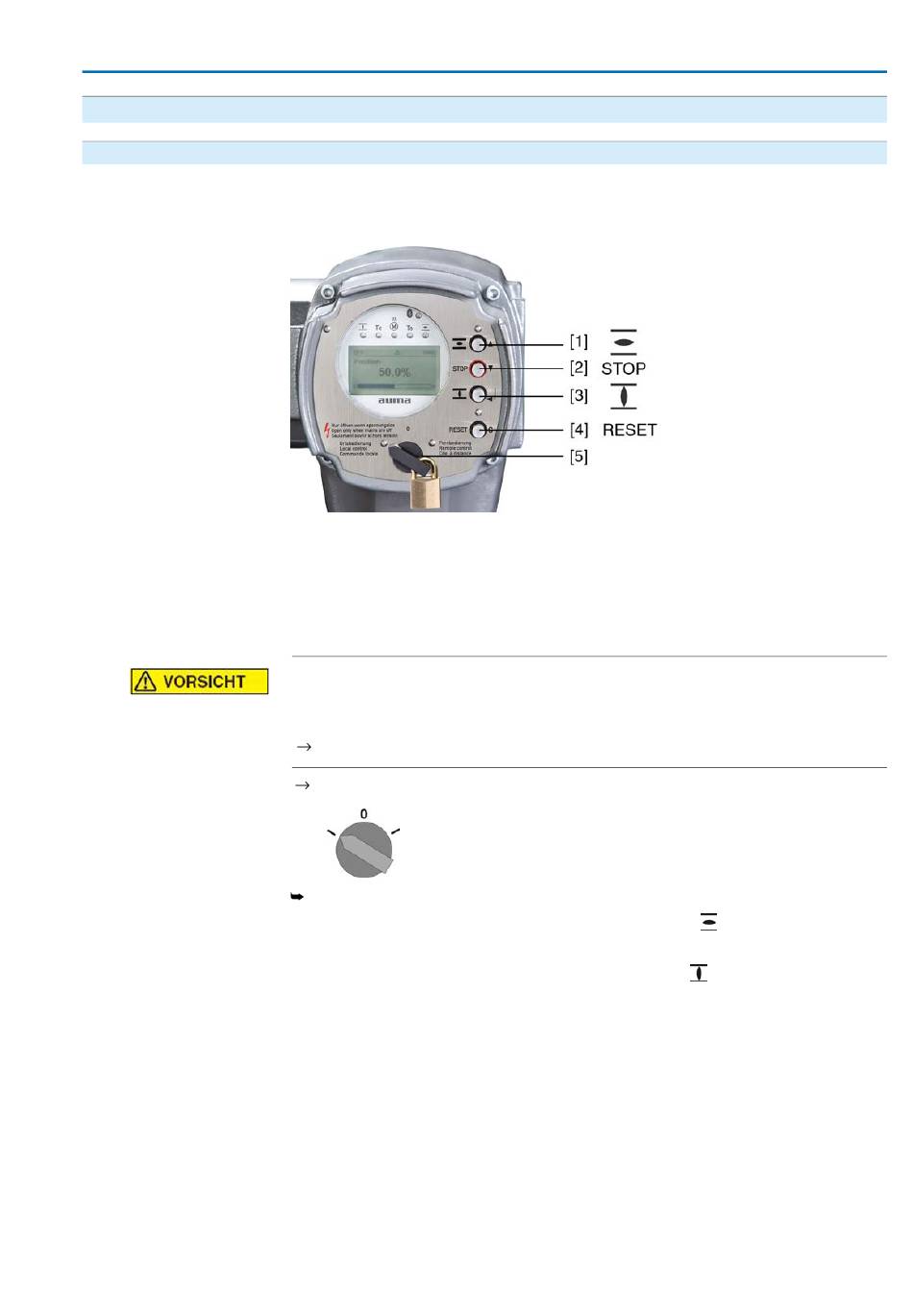

Bild 1: Ortssteuerstelle
[1]
Drucktaster für Fahrbefehl in Richtung AUF
[2]
Drucktaster STOP
[3]
Drucktaster für Fahrbefehl in Richtung ZU
[4]
Drucktaster RESET
[5]
Wahlschalter
Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch
starke Sonneneinstrahlung möglich!
Verbrennungen möglich
Oberflächentemperatur prüfen und Schutzhandschuhe tragen.
Wahlschalter [5] in Stellung Ortsbedienung (ORT) stellen.
Der Stellantrieb kann nun über die Drucktaster [1 – 3] bedient werden:
-
Stellantrieb in Richtung AUF fahren: Drucktaster [1]
-
Stellantrieb anhalten: Drucktaster [2] STOP drücken.
-
Stellantrieb in Richtung ZU fahren: Drucktaster [3]
Die Stellbefehle AUF und ZU können im Tippbetrieb oder mit Selbsthaltung ange-
steuert werden. Bei Selbsthaltung fährt der Stellantrieb nach Drücken des Tasters
bis in die jeweilige Endlage, sofern er nicht zuvor einen anderen Befehl erhält. Wei-
tere Informationen hierzu siehe Handbuch (Betrieb und Einstellung).
Die Stellbefehle AUF - ZU können im Tippbetrieb oder mit Selbsthaltung angesteuert
werden. Weitere Informationen hierzu siehe Kapitel <Tippbetrieb oder Selbsthaltung
Ort>.
Bedienung
drücken.
drücken.
13
