Anwendungsfunktionen
Funktion nicht aktiv
Funktion aktiv
8.2.2.
Betriebsmodus für Drehzahlprofil einstellen
Unterschiedl. Profil
Gleiches Profil
8.2.3.
Stützpunkte für das Drehzahlprofil definieren
56
Anwendungsfunktionen M0178
Aktivierung M0212
Drehzahlprofil M2122
Standardwert: Funktion nicht aktiv
Einstellwerte:
Funktion <Drehzahlprofil> ausgeschaltet.
Funktion <Drehzahlprofil> eingeschaltet.
Die eingestellten Drehzahlwerte an den Stützpunkten können für beide Fahrtrichtung
(AUF/ZU) gleich oder unterschiedlich, d.h. für jede Fahrtrichtung separat eingestellt
werden.
Einstellungen M0041
Drehzahlprofil M2065
Drehzahlprofil Modus M2116
Standardwert: Unterschiedl. Profil
Einstellwerte:
Drehzahlwerte an jedem Stützpunkt für jede Fahrtrichtung (AUF/ZU) separat
einstellbar.
Drehzahlwerte für beide Fahrtrichtungen gleich. Diese Einstellung kopiert die
eingestellten Drehzahlwerte in Fahrtrichtung AUF auf die Stützpunkte in Fahrtrichtung
ZU.

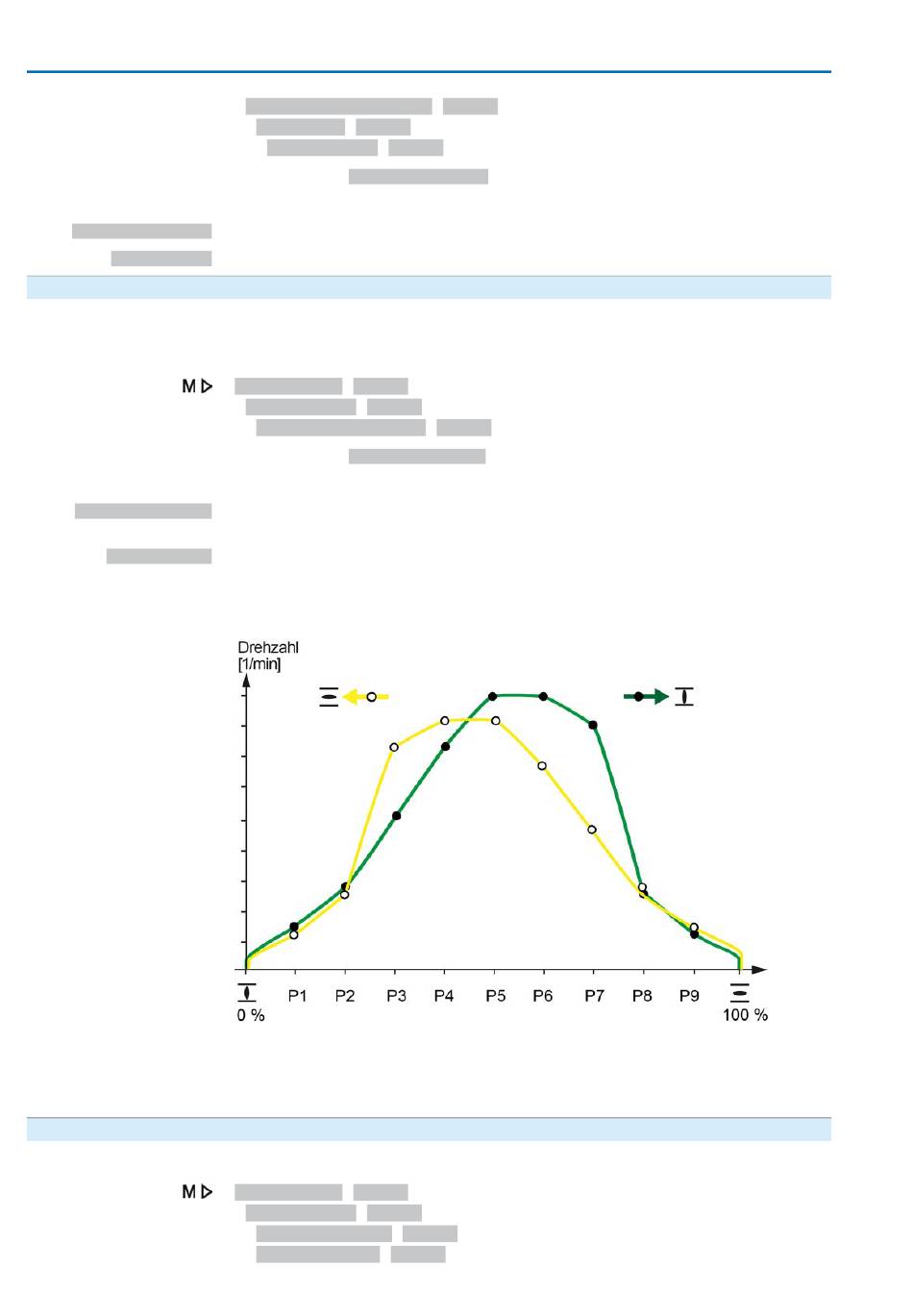

Bild 36: Beispiel: Unterschiedliches Drehzahlprofil für Fahrtrichtungen AUF/ZU
[P]
Stützpunkte (P1 – P9)
[ ● ]
Drehzahlwerte bei Fahrtrichtung AUF
[○]
Drehzahlwerte bei Fahrtrichtung ZU
Für jede Fahrtrichtung (AUF/ZU) können bis zu neun Stützpunkte definiert werden.
Einstellungen M0041
Drehzahlprofil M2065
Stützpunkte AUF M2067
Stützpunkte ZU M2066
Stellantriebs-Steuerung
