12.1.12. Hysterese für Meldung der Zwischenstellungspositionen einstellen
Beispiel
D: Beim Durchfahren der Position wird ein Impulssignal gemeldet. Die Impulsbreite
(Bereich +/– um den Stützpunkt) ist abhängig von der eingestellten Hysterese.

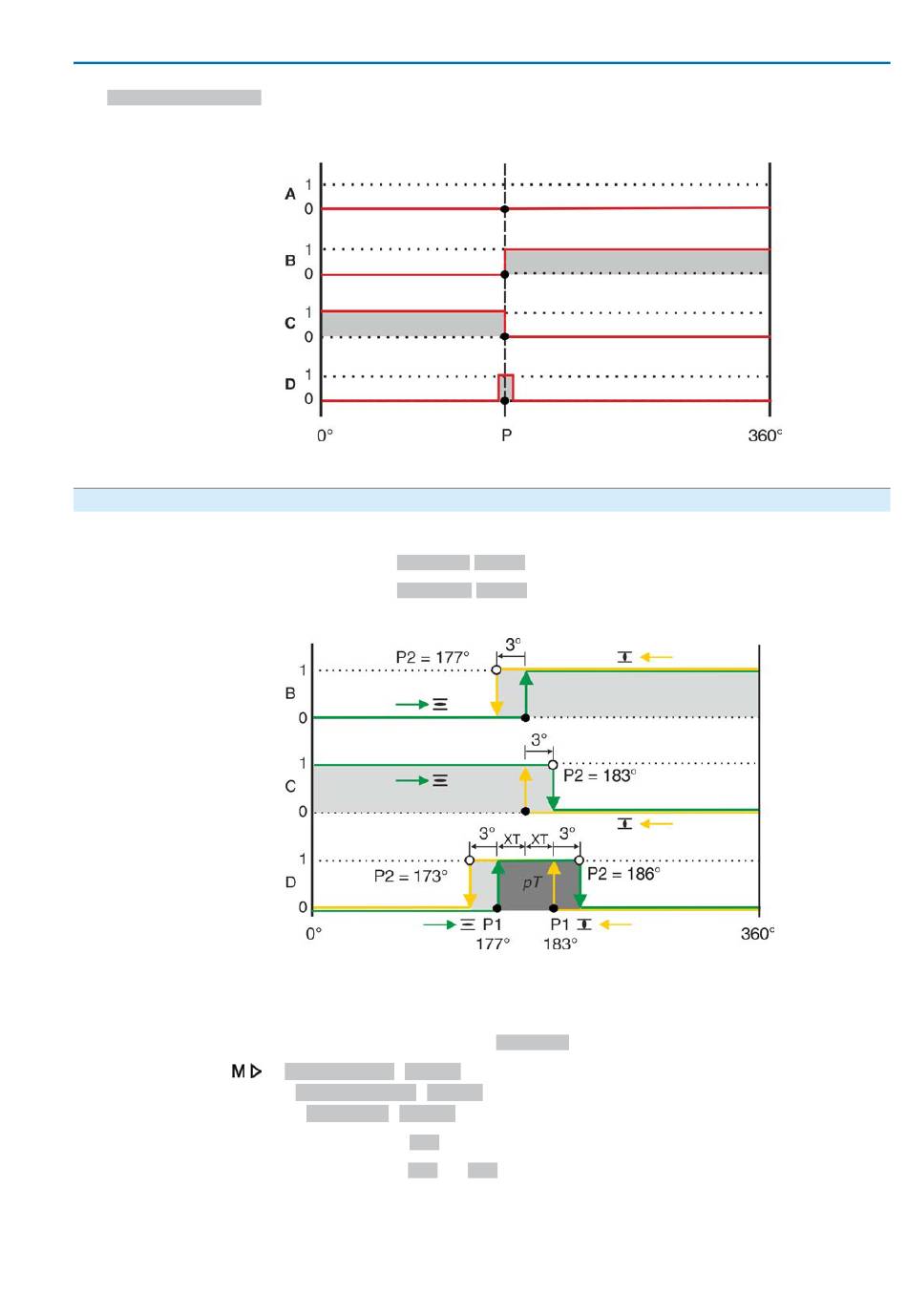

Bild 55: Signalverhalten der Positionen
Das eingestellte Meldeverhalten gilt für alle Positionen.
Die Hysterese bestimmt den Abschaltpunkt.
Der Parameter Position 4 M1153 ist auf 180° (50 % des Stellwegs) eingestellt.
Der Parameter Hysterese M1148 ist auf 3.0° eingestellt.
Bild 56: Schaltverhalten bei Meldeverhalten B, C, D und Hysterese 3°
P1
Einschaltpunkt ( ● )
P2
Abschaltpunkt (○)
pT
Impulsdauer = 2 mal XT + Hysterese
Erforderlicher Benutzerlevel: AUMA (6).
Einstellungen M0041
Multiport Valve M1140
Hysterese M1148
Standardwerte: 0.5° für alle 16 Zwischenstellungspositionen
Einstellbereich:0.0° bis 5.0° (Grad)
