Produktvarianten
124

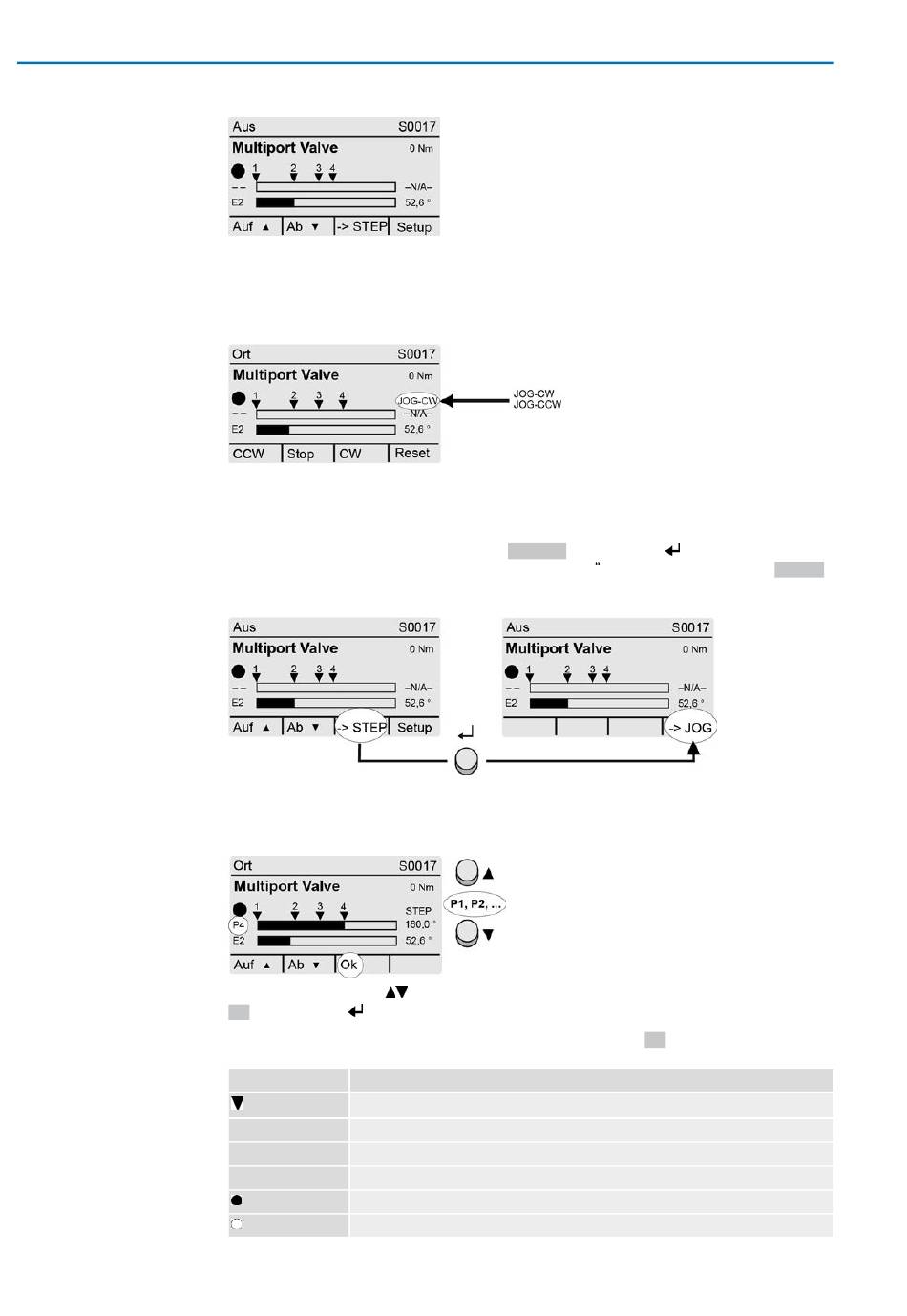

Bild 51: Statusanzeige Multiport Valve (Wahlschalter in Stellung AUS)
Fahren im Uhrzeigersinn oder fahren gegen den Uhrzeigersinn:
Durch Umschalten des Wahlschalters in die Stellung Ortsbedienung (ORT) ändert
sich die Displayanzeige:
Bild 52: Statusanzeige Multiport Valve (Wahlschalter in Stellung ORT)
Damit kann die Armatur in oder gegen den Uhrzeigersinn gefahren werden (Anzeige
CW bzw. CCW).
Direktes Anfahren einer Position:
In Wahlschalterstellung 0 (AUS), über ->STEP (Drucktaster
„Direktes Anfahren einer Position über Drucktaster aktiviert (Anzeige zeigt ->JOG).
Bild 53: Statusanzeige Multiport Valve (Wahlschalter in Stellung AUS)
Durch Umschalten des Wahlschalters in die Stellung Ortsbedienung (ORT) ändert
sich die Displayanzeige zur Auswahl der gewünschten Position.
Bild 54: Statusanzeige Multiport Valve (Wahlschalter in Stellung ORT)
Über die Drucktaster
Ok (Drucktaster
) die Auswahl bestätigen.
→ Der Fahrbefehl wird ausgelöst, sobald der Drucktaster Ok betätigt wird.
Symbol
eingestellte Positionen (der Armaturenanschlüsse)
P
(P1, P2, ...) ausgewählte Position (1, 2, ...)
– – / –N/A–
keine Position ausgewählt
E2
Stellungsistwert
Homeport (Nullstellung) gesetzt
Es ist kein Homeport (Nullstellung) gesetzt
Um eine Fahrt (ausgelösten Fahrbefehl) zu unterbrechen:
ACV 01.2/ACVExC 01.2 Modbus RTU
die gewünschte Position (P1, P2, ...) auswählen und über
Stellantriebs-Steuerung
) wird die Funktion
