Stellantriebs-Steuerung
ACV 01.2/ACVExC 01.2 Modbus RTU
Hintergrundbeleuchtung
3.3.1.
Struktureller Aufbau und Navigation
Gruppen
ID
Gruppen wechseln

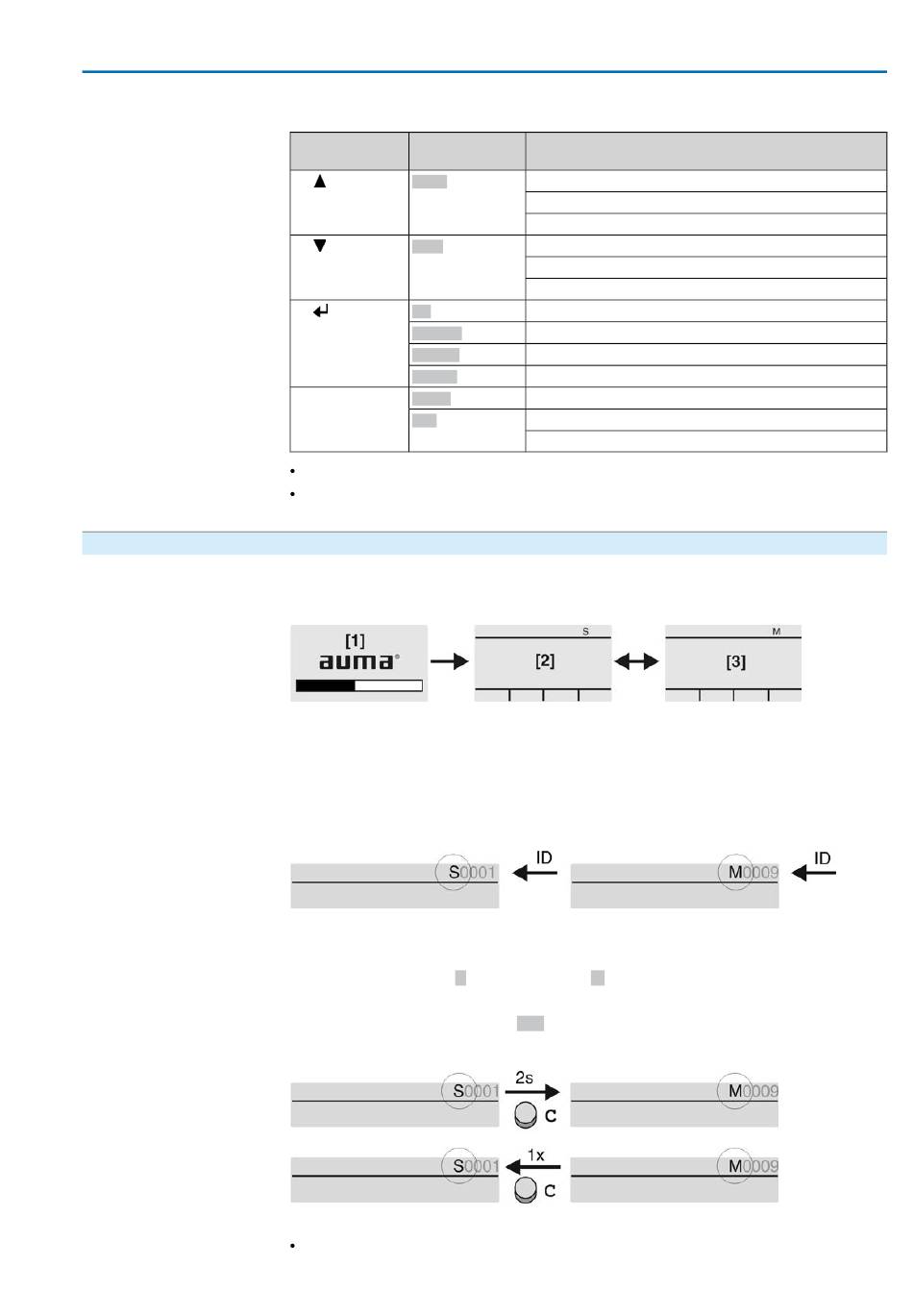

Tabelle 1: Wichtige Drucktasterfunktionen zur Menübedienung
Drucktaster
Navigationshilfe
im Display
Auf ▲
[1]
Ab ▼
[2]
Ok
[3]
Sichern
Ändern
Details
[4] C
Setup
Esc
Im Normalbetrieb ist die Beleuchtung weiß. Bei einem Fehler ist sie rot.
Wenn ein Drucktaster betätigt wird, leuchtet das Display heller. Wenn 60 Se-
kunden lang kein Drucktaster betätigt wurde, wird das Display wieder dunkler.
Die Anzeigen im Display sind in 3 Gruppen unterteilt.
Bild 3: Gruppen
[1]
Startmenü
[2]
Statusmenü
[3]
Hauptmenü
Statusmenü und Hauptmenü sind mit einer ID gekennzeichnet.
Bild 4: Kennzeichnung mit ID
S
ID beginnt mit
S
= Statusmenü
M
ID beginnt mit
M
= Hauptmenü
Zwischen Statusmenü S und Hauptmenü M kann gewechselt werden:
Dazu, in Wahlschalterstellung 0 (AUS), Drucktaster C ca. 2 Sekunden gedrückt
halten bis eine Seite mit der ID M... erscheint.
Bild 5: Menügruppen wechseln
Der Wechsel zurück ins Statusmenü erfolgt, wenn:
für 10 Minuten kein Drucktaster an der Ortssteuerstelle betätigt wird
Funktionen
Seite/Auswahl wechseln
Werte ändern
Ziffern 0 bis 9 eingeben
Seite/Auswahl wechseln
Werte ändern
Ziffern 0 bis 9 eingeben
Auswahl bestätigen
Speichern
Ins Menü Ändern wechseln
Weitere Details anzeigen
Ins Hauptmenü wechseln
Vorgang abbrechen
Zurück zur vorherigen Anzeige
Bedienung
15
