Auma AC 01.2 Montageanleitung

Sonnenschutzdach

Vorschau ausblenden Andere Handbücher für AC 01.2:

Diese Anleitung herunterladen

Montageanleitung

Sonnenschutzdach

Montieren des Sonnenschutzdaches auf die Stellantriebs-Steuerung

Diese Anleitung gilt für folgende AUMA Stellantriebs-Steuerungen:

AC 01.2 / ACV 01.2

Abb.1

Sonnenschutzdach in wettergeschützter Ausführung

Information: Das Sonnenschutzdach kann bei Ausführung der Stellantriebs-Steuerung mit rechtsliegendem Elekt-

roanschluss (Montageposition E) auch vertikal montiert werden.

Benötigtes Werkzeug

• Cuttermesser oder Schere

• Schlüssel für M8 Schrauben (13 mm)

• Schlüssel für M6 Schrauben (10 mm)

Vorgehensweise

Zusammenbau des Sonnenschutzdaches:

1. Von dem mitgelieferten selbstklebenden Dichtungsband vier Stücke mit ca. 25 cm (explosionsgeschützte Aus-

führung) bzw. 20 cm (wettergeschützte Ausführung) abschneiden.

2. Dichtungsband auf die Innenseiten der Montagewinkel kleben, um Kratzer auf der Oberfläche der Stellan-

triebs-Steuerung zu vermeiden (Abb.3).

Abb.3

Beschädigung der Geräteoberfläche durch poröses Dichtungsband!

Korrosionsgefahr.

Dichtungsband jährlich prüfen und ggf. austauschen.

ACExC 01.2 / ACVExC 01.2

Abb.2

Sonnenschutzdach in explosionsgeschützter Ausführung

Y008.948/001/de Ausgabe 1.19

Seite 1/2

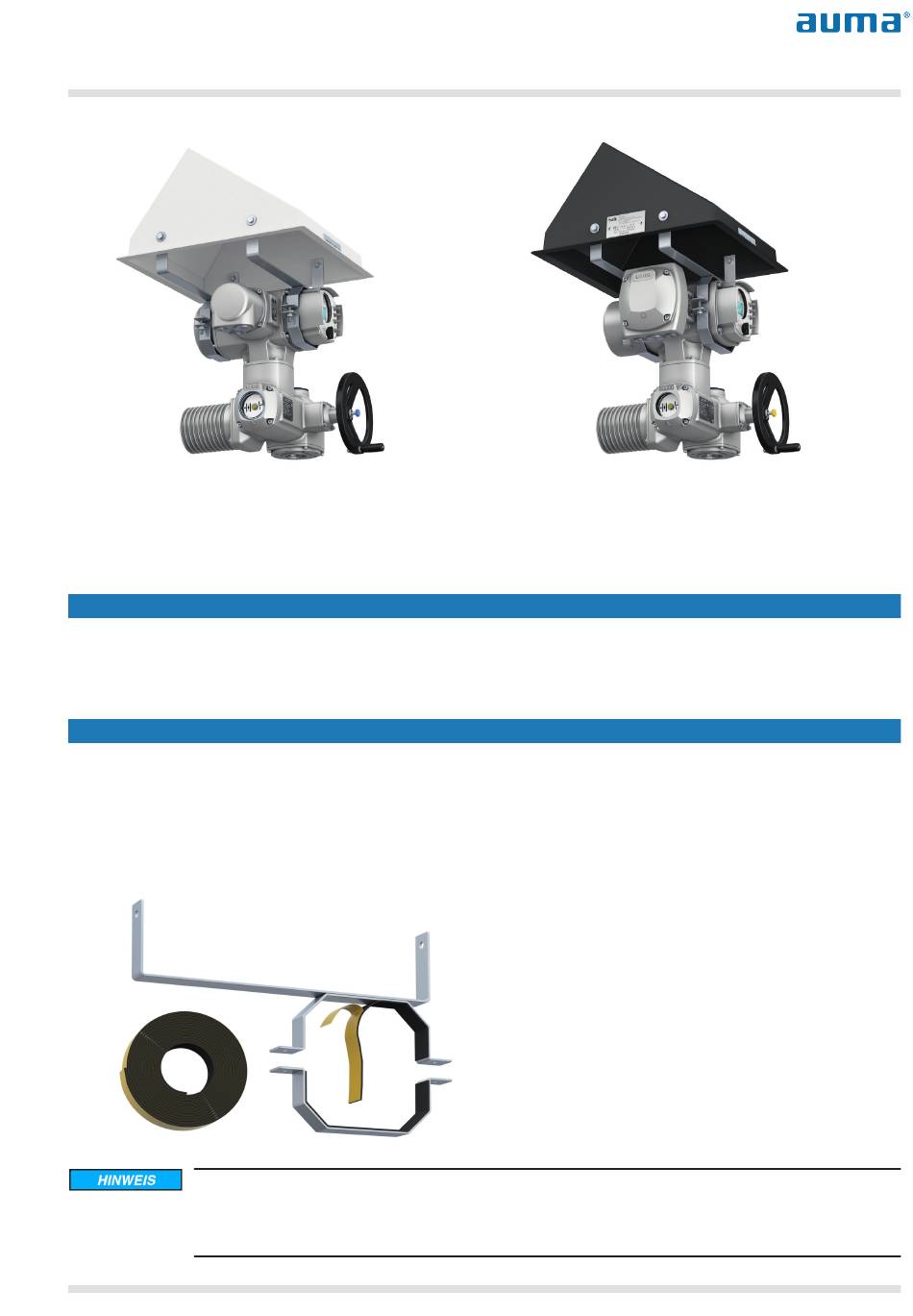

Seite 1 Montageanleitung Sonnenschutzdach Montieren des Sonnenschutzdaches auf die Stellantriebs-Steuerung Diese Anleitung gilt für folgende AUMA Stellantriebs-Steuerungen: AC 01.2 / ACV 01.2 ACExC 01.2 / ACVExC 01.2 Abb.1 Abb.2 Sonnenschutzdach in wettergeschützter Ausführung Sonnenschutzdach in explosionsgeschützter Ausführung Information: Das Sonnenschutzdach kann bei Ausführung der Stellantriebs-Steuerung mit rechtsliegendem Elekt- roanschluss (Montageposition E) auch vertikal montiert werden.
Seite 2 Montageanleitung Sonnenschutzdach Montieren des Sonnenschutzdaches auf die Stellantriebs-Steuerung 3. Den oberen Teil der Montagewinkel an das Sonnenschutzdach montieren (Abb. 4 wettergeschützte Ausfüh- rung) bzw. (Abb. 5 explosionsgeschützte Ausführung). Abb.4 Abb.5 Information: Bei der explosionsgeschützten Ausführung unterscheiden sich die beiden Montagewinkel durch einen Erdungsanschluss.
