Drehzahlreduktion vor Endlagen AUF/ZU (Sanftstopp in Endlagen)
Funktion nicht aktiv
Funktion aktiv
Information
54
Standardwerte:
Drehz.anstiegsdauer = 0,2 s (Sekunden) von kleine auf große Drehzahl
Einstellbereiche:
Drehz.anstiegsdauer = 0,1 – 10,0 (Sekunden)
Die Drehzahl kann vor Erreichen einer Endlage, innerhalb eines parametrierbaren
Bereichs, linear reduziert werden.

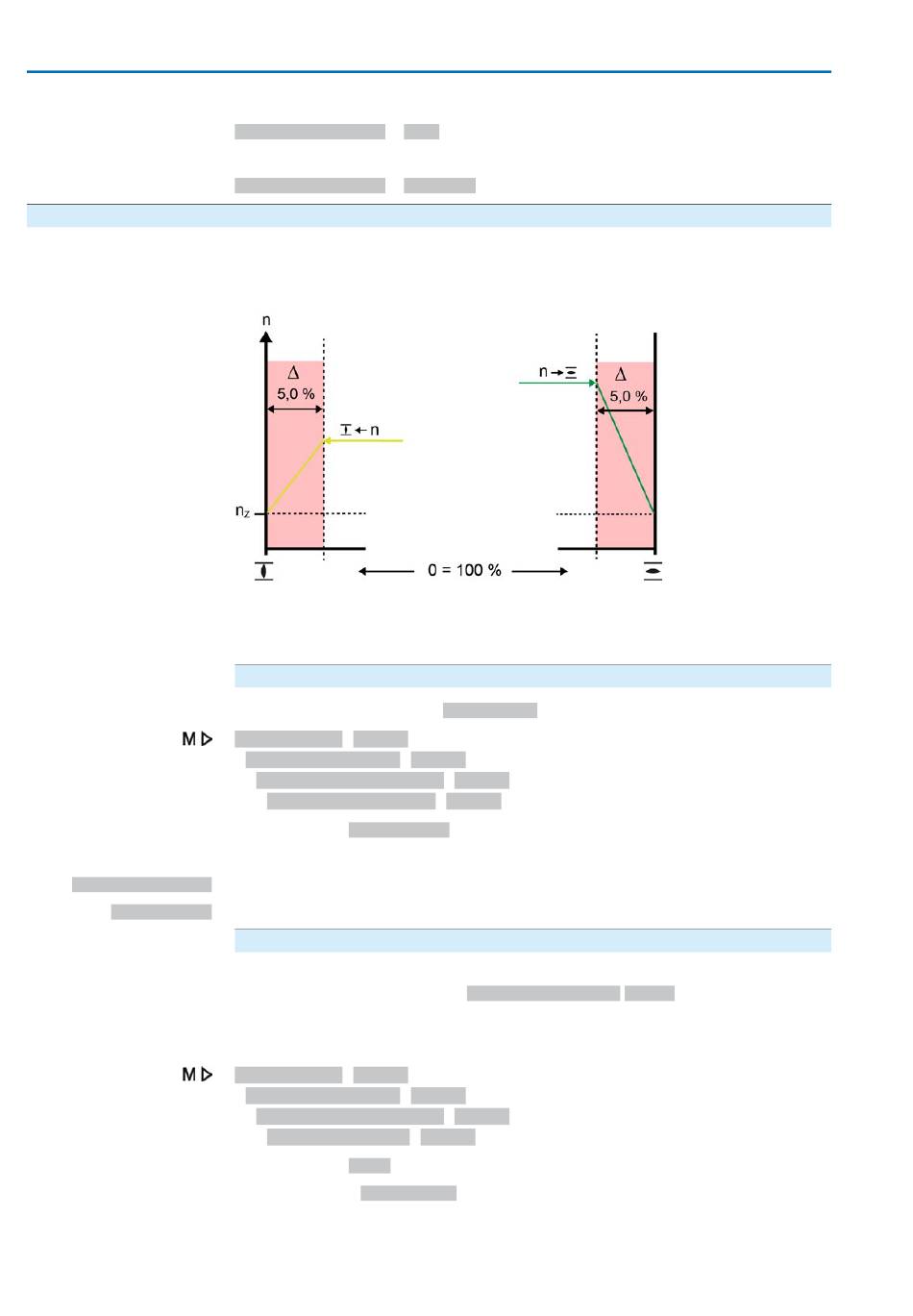

Bild 34: Beispiel für Drehzahlreduktion in den Endlagen
n
aktuelle Drehzahl in Richtung AUF/ZU
n
Zieldrehzahl für Endlagen
Z
Δ
Drehzahlreduktionsbereich vor Endlagen
Drehzahlreduktion vor Endlagen aktivieren
Erforderlicher Benutzerlevel: Spezialist (4) oder höher.
Einstellungen M0041
Drehzahlfunktionen M1699
Drehz.anpass. vor End M1906
Drehz.red.v. Endlage M1903
Standardwert: Funktion aktiv
Einstellwerte:
Funktion <Drehzahlreduktionsbereich> ausgeschaltet.
Funktion <Drehzahlreduktionsbereich> eingeschaltet.
Drehzahlreduktionsbereich vor Endlage einstellen
In diesem Bereich vor der Endlage wird die Drehzahl, von der aktuellen Drehzahl,
auf die Zieldrehzahl (Parameter Zieldrehz. in Endlage M1905), linear reduziert.
Ist die aktuelle Drehzahl kleiner als die Zieldrehzahl, wird die Drehzahl auf die
Zieldrehzahl erhöht!
Einstellungen M0041
Drehzahlfunktionen M1699
Drehz.anpass. vor End M1906
Drehz.red.bereich M1904
Standardwert: 5,0 %
Einstellbereich: 0,0 ... 25,0 % ( in % vor der Endlage, bezogen auf den vollen
Stellweg)
