2.3.2 End-Jumper setzen

HINWEIS! Um eine einwandfreie Funktion des Bus-Systems zu gewährleisten, muss am ersten und am
letzten Modul der Jumper gesetzt werden.
Bei Einsatz eines Bus-Repeaters müssen die zwei galvanisch getrennten Sub-Netzwerke separat betrachtet
werden. Die Jumper sind hier pro Netzwerk am ersten und am letzten Modul zu setzen.

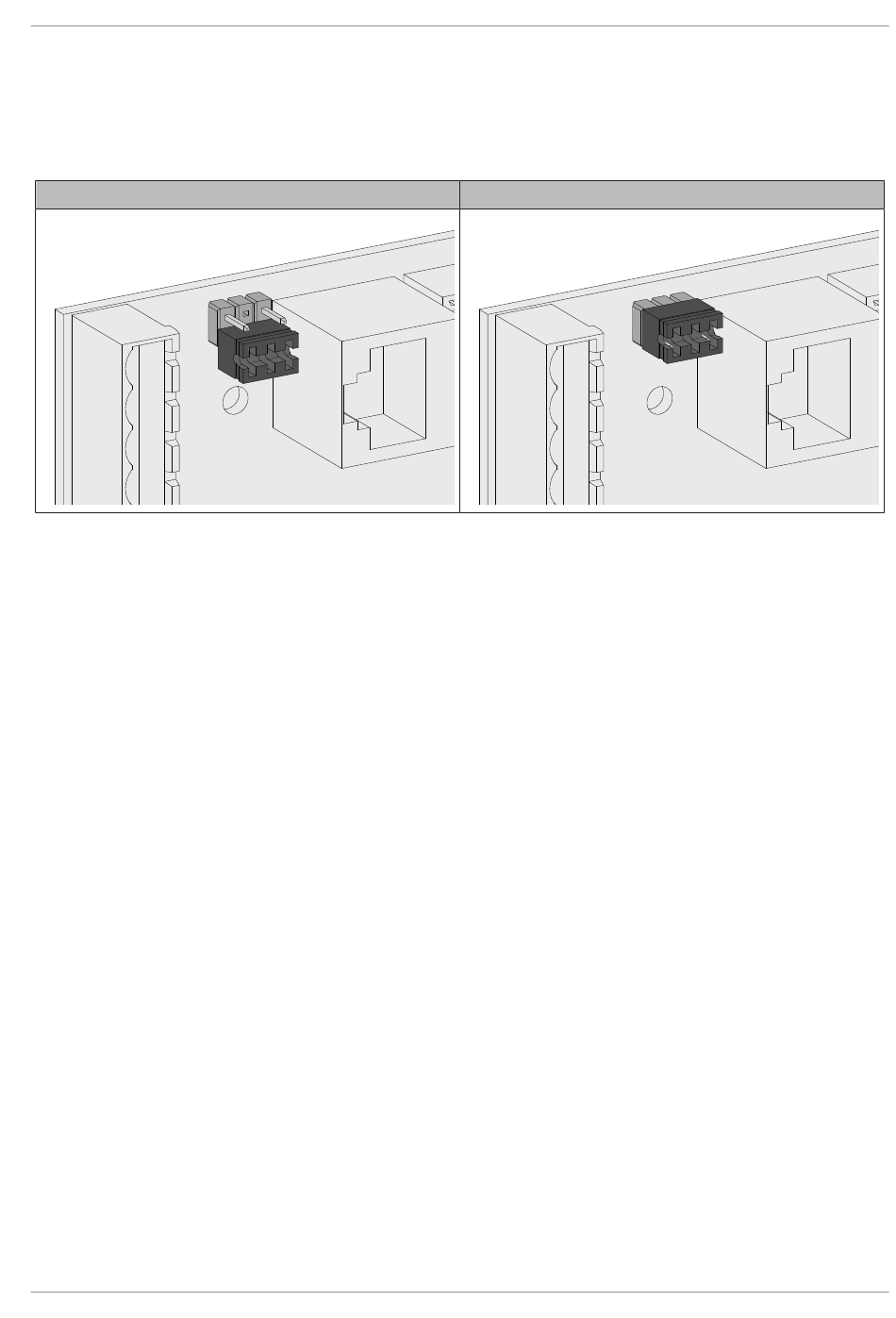

End-Jumper nicht gesetzt End-Jumper gesetzt
Sind die Kontakte am Sockel des End-Jumpers nicht gebrückt (Bild links), spricht man von "nicht gesetzt". In
diesem Fall ist der Bus-Abschluss nicht hergestellt. Sind die Kontakte geschlossen (Bild rechts), ist der End-
Jumper gesetzt und der Abschluss der Bus-Verbindung hergestellt.
