2 | Elektrischer Anschluss und Verkabelung
Anschlusshinweise für Pellet-Maulwurf

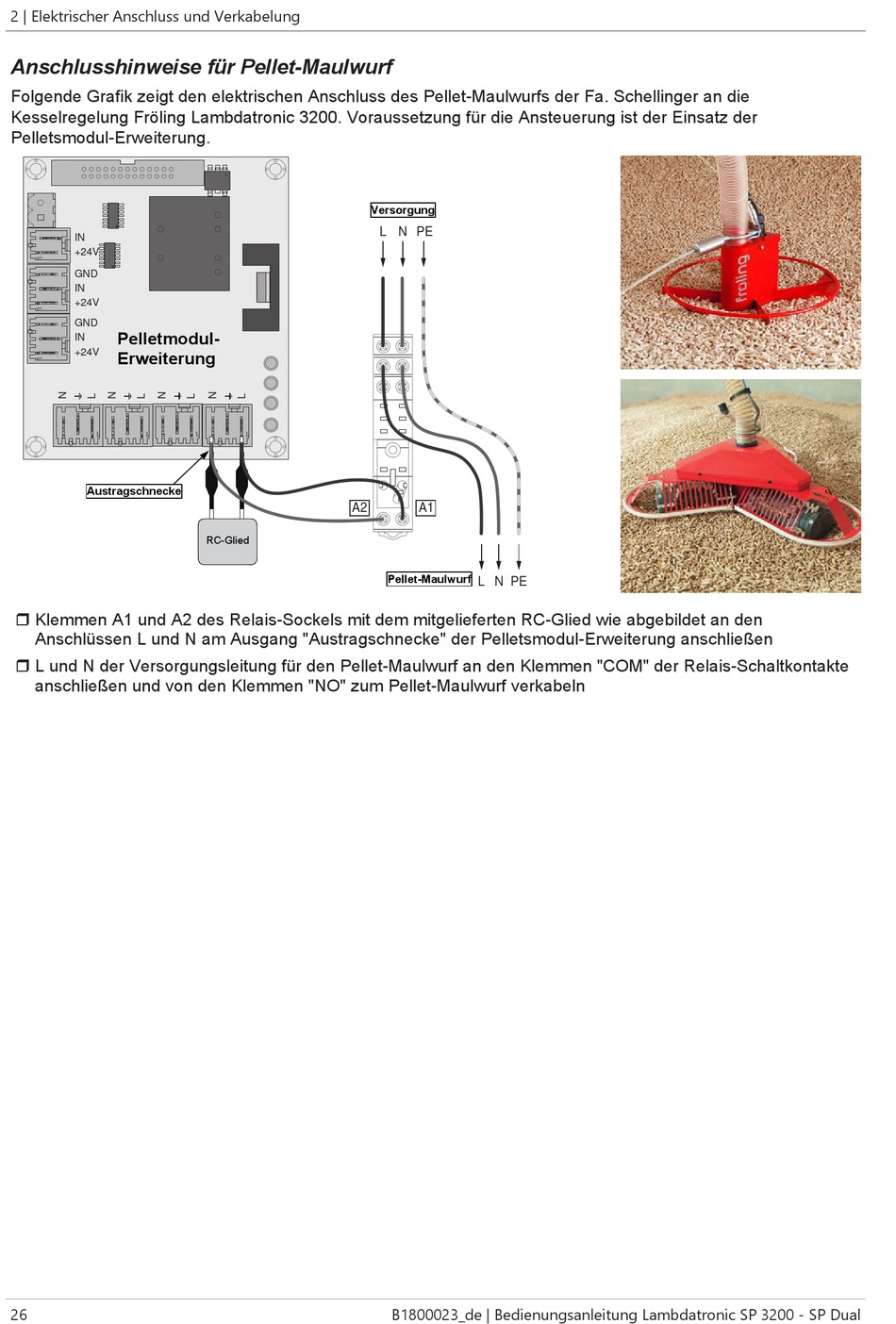

Folgende Grafik zeigt den elektrischen Anschluss des Pellet-Maulwurfs der Fa. Schellinger an die
Kesselregelung Fröling Lambdatronic 3200. Voraussetzung für die Ansteuerung ist der Einsatz der
Pelletsmodul-Erweiterung.
Pelletmodul-
Erweiterung
Austragschnecke
r Klemmen A1 und A2 des Relais-Sockels mit dem mitgelieferten RC-Glied wie abgebildet an den
Anschlüssen L und N am Ausgang "Austragschnecke" der Pelletsmodul-Erweiterung anschließen
r L und N der Versorgungsleitung für den Pellet-Maulwurf an den Klemmen "COM" der Relais-Schaltkontakte
anschließen und von den Klemmen "NO" zum Pellet-Maulwurf verkabeln
