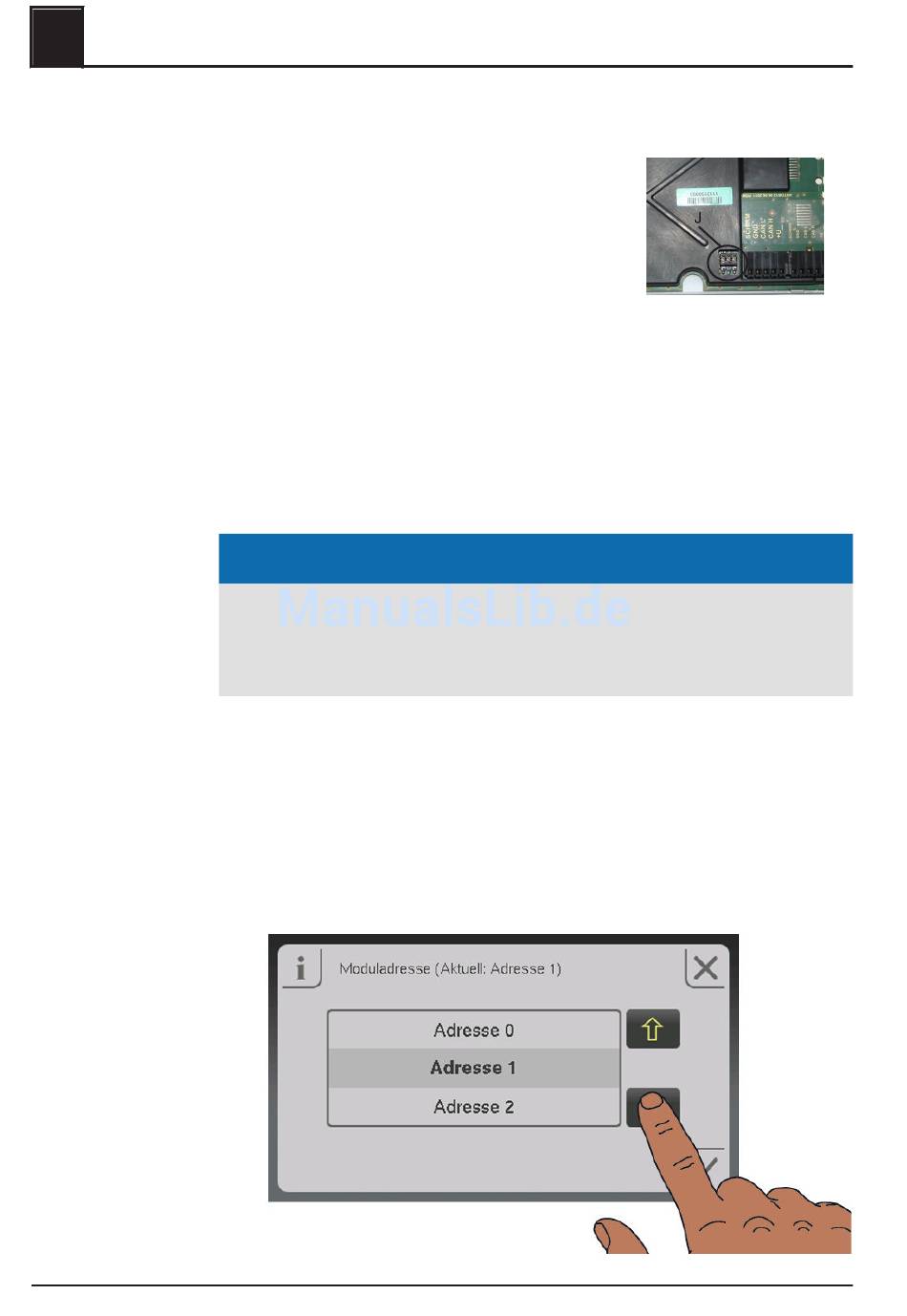

2.1.2 End-Jumper setzen

2.2 RBG 3200 Touch konfigurieren

2.2.1 Display kalibrieren

2.2.2 Moduladresse einstellen

6
Um die einwandfreie Funktion des Bus-Systems zu ge‐
währleisten, müssen die End-Jumper (J) gesetzt werden.
❒ Befindet sich ein RBG 3200 Touch am Ende eines
Bus-Systems, muss der End-Jumper an diesem Modul
gesetzt werden. Alle vorhergehenden, außer jener am
Kernmodul müssen entfernt werden!
Nach dem ersten Einschalten der Spannungsversorgung startet das RBG 3200 Touch
mit der Displaykalibrierung. Zum Kalibrieren der Touch-Oberfläche sind fünf Punkte,
die durch ein Fadenkreuz gekennzeichnet sind, in der gezeigten Reihenfolge zu drü‐
cken.
Ungenaue Kalibrierung
Ein ungenaues Tippen der gekennzeichnenten Punkte kann dazu führen, dass
das RBG 3200 Touch nicht mehr ordnungsgemäß bedient werden kann! In die‐
sem Fall ist ein Software-Update erforderlich.
Nach der Kalibrierung des Displays muss die Moduladresse eingestellt werden. Han‐
delt es sich um das erste RBG 3200 Touch im Bus-System, so ist die Moduladresse 1
einzustellen. Alle weiteren werden fortlaufend durchnummeriert.
HINWEIS! Das Auswählen der Adresse 0 kann zu Funktionsstörungen am RBG 3200
Touch führen und darf daher nicht ausgewählt werden!
