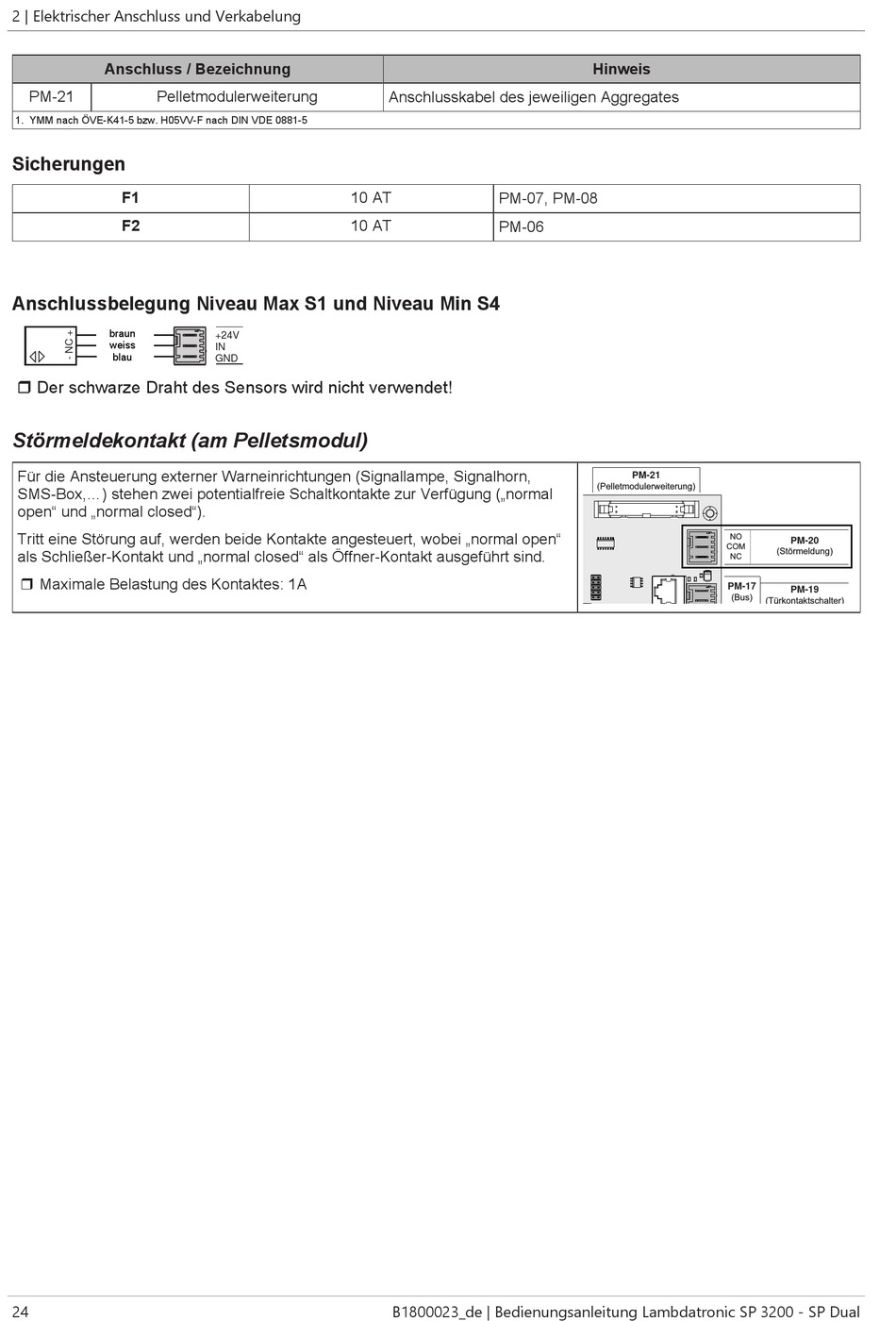

2 | Elektrischer Anschluss und Verkabelung
Anschluss / Bezeichnung
PM-21 Pelletmodulerweiterung
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
Sicherungen
F1
F2
Anschlussbelegung Niveau Max S1 und Niveau Min S4
braun
weiss
blau
r Der schwarze Draht des Sensors wird nicht verwendet!
Störmeldekontakt (am Pelletsmodul)
Für die Ansteuerung externer Warneinrichtungen (Signallampe, Signalhorn,
SMS-Box,...) stehen zwei potentialfreie Schaltkontakte zur Verfügung („normal
open" und „normal closed").
Tritt eine Störung auf, werden beide Kontakte angesteuert, wobei „normal open"
als Schließer-Kontakt und „normal closed" als Öffner-Kontakt ausgeführt sind.
r Maximale Belastung des Kontaktes: 1A
L_STB
L
L
N
24
10 AT
10 AT
+24V
IN
GND
FRPEM25
F1
Anschlusskabel des jeweiligen Aggregates
PM-07, PM-08
PM-06
F2
B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
Hinweis
PM-21
(Pelletmodulerweiterung)
NO
COM
NC
PM-17
(Bus)
PM-16
(Bus)
+24V
P2/IN
GND
AUF
ZU
+24V
IN
GND
+24V
IN
GND
PM-20
(Störmeldung)
PM-19
(Türkontaktschalter)
PM-18
(Türkontaktschalter)
PM-15
(Strömungssensor)
PM-14
(siehe Tabelle ...)
PM-13
(Niveau Max)
PM-12
(siehe Tabelle ...)
