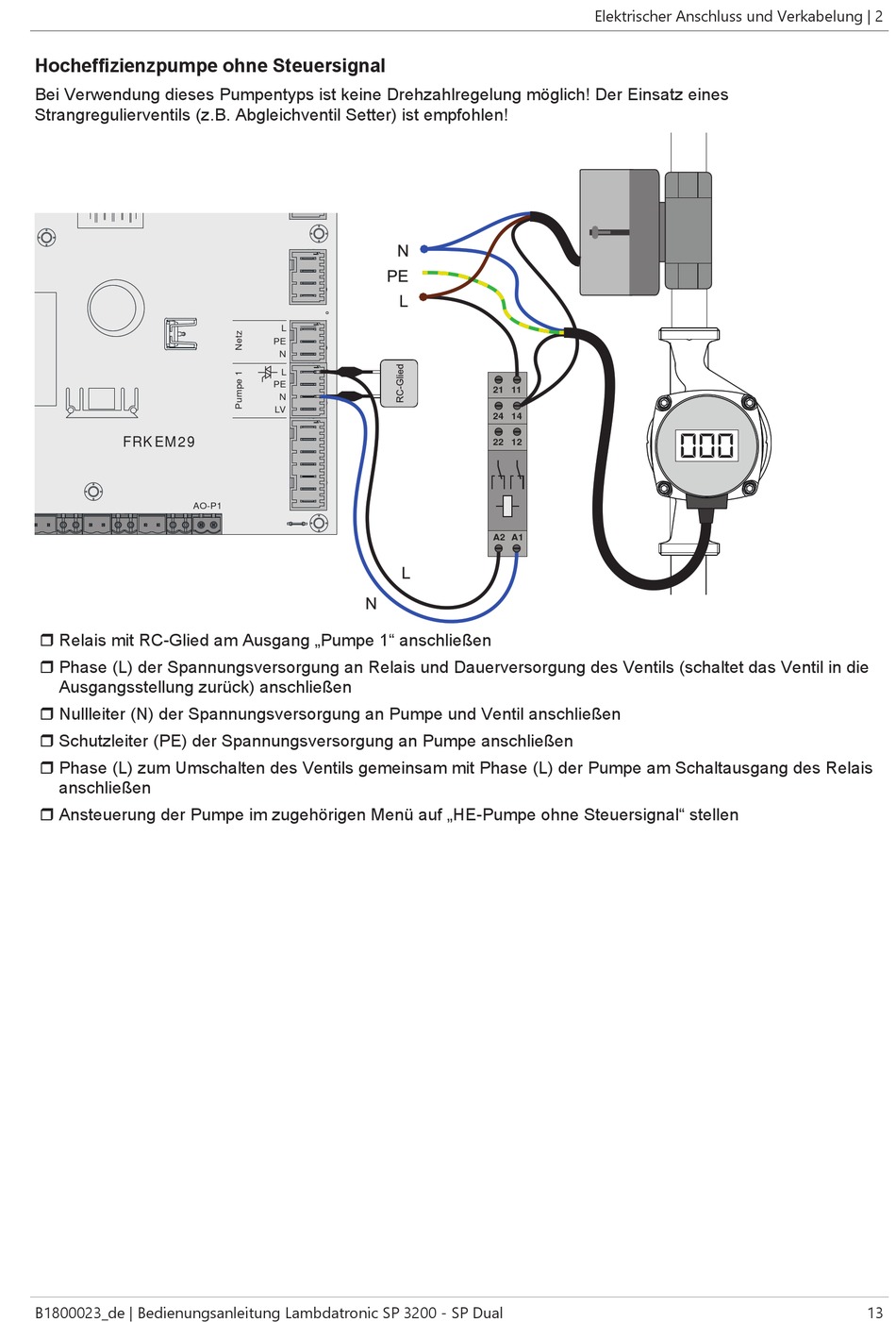

Hocheffizienzpumpe ohne Steuersignal
Bei Verwendung dieses Pumpentyps ist keine Drehzahlregelung möglich! Der Einsatz eines
Strangregulierventils (z.B. Abgleichventil Setter) ist empfohlen!
FRKEM29
AO-P1
r Relais mit RC-Glied am Ausgang „Pumpe 1" anschließen
r Phase (L) der Spannungsversorgung an Relais und Dauerversorgung des Ventils (schaltet das Ventil in die
Ausgangsstellung zurück) anschließen
r Nullleiter (N) der Spannungsversorgung an Pumpe und Ventil anschließen
r Schutzleiter (PE) der Spannungsversorgung an Pumpe anschließen
r Phase (L) zum Umschalten des Ventils gemeinsam mit Phase (L) der Pumpe am Schaltausgang des Relais
anschließen
r Ansteuerung der Pumpe im zugehörigen Menü auf „HE-Pumpe ohne Steuersignal" stellen
B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
L
PE
N
L
PE
N
LV
Elektrischer Anschluss und Verkabelung | 2
21 11
24 14
22 12
A2 A1
13
