Elektrischer Anschluss und Verkabelung

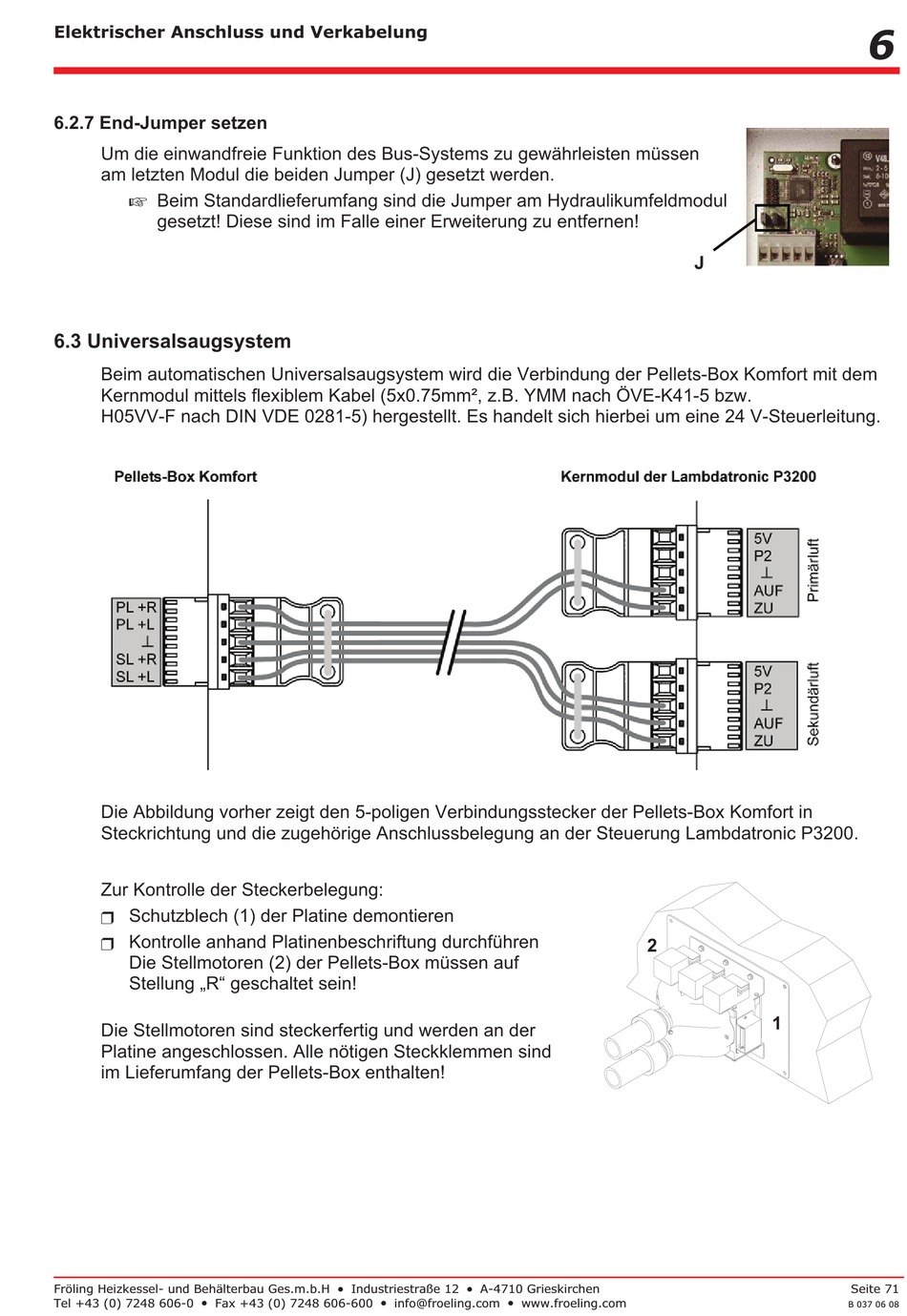

6.2.7 End-Jumper setzen

Um die einwandfreie Funktion des Bus-Systems zu gewährleisten müssen
am letzten Modul die beiden Jumper (J) gesetzt werden.
 Beim Standardlieferumfang sind die Jumper am Hydraulikumfeldmodul
gesetzt! Diese sind im Falle einer Erweiterung zu entfernen!

6.3 Universalsaugsystem

Beim automatischen Universalsaugsystem wird die Verbindung der Pellets-Box Komfort mit dem
Kernmodul mittels flexiblem Kabel (5x0.75mm², z.B. YMM nach ÖVE-K41-5 bzw.
H05VV-F nach DIN VDE 0281-5) hergestellt. Es handelt sich hierbei um eine 24 V-Steuerleitung.
Die Abbildung vorher zeigt den 5-poligen Verbindungsstecker der Pellets-Box Komfort in
Steckrichtung und die zugehörige Anschlussbelegung an der Steuerung Lambdatronic P3200.
Zur Kontrolle der Steckerbelegung:
Schutzblech (1) der Platine demontieren
U
Kontrolle anhand Platinenbeschriftung durchführen
U
Die Stellmotoren (2) der Pellets-Box müssen auf
Stellung „R" geschaltet sein!
Die Stellmotoren sind steckerfertig und werden an der
Platine angeschlossen. Alle nötigen Steckklemmen sind
im Lieferumfang der Pellets-Box enthalten!
Fröling Heizkessel- und Behälterbau Ges.m.b.H
Tel +43 (0) 7248 606-0 Fax +43 (0) 7248 606-600
O
Industriestraße 12 A-4710 Grieskirchen
O O
info@froeling.com
O O
2
www.froeling.com
J
1
Seite 71
B 037 06 08
6
