2 | Elektrischer Anschluss und Verkabelung

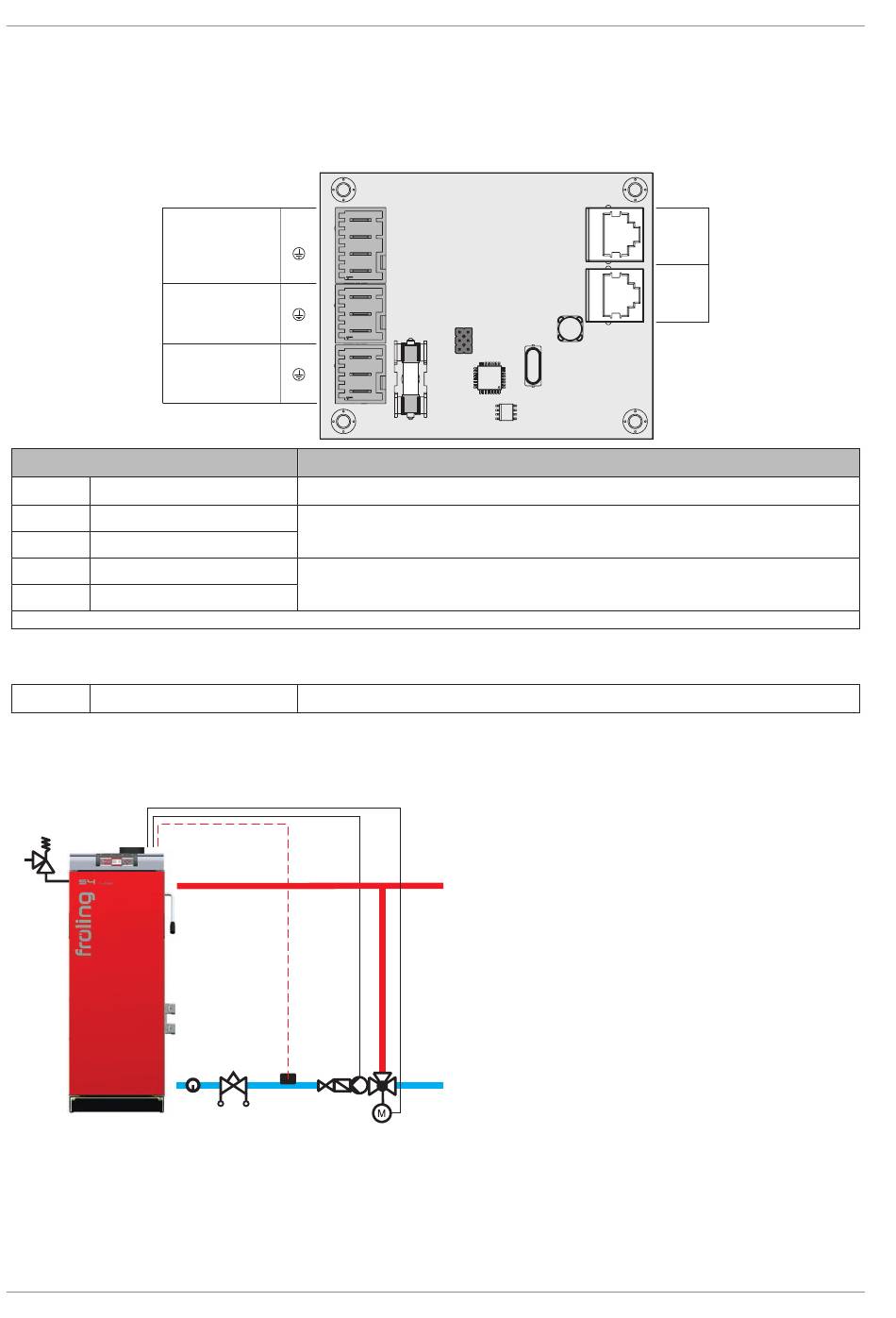

2.2.3 Rücklaufmischermodul
Das Rücklaufmischermodul stellt den Anschluss für einen Rücklaufmischer zur Verfügung. Der zugehörige
Fühler ist der Rücklauffühler am Kernmodul. Kommt dieses Modul zum Einsatz, so ist der Parameter
„Rücklaufmischer mittels externen Mischermodul" (Menü „Anlagenart" => „Kesseltyp") auf „JA" zu
setzen.
(Rücklaufmischer)
Anschluss / Bezeichnung
RL-01 Rücklaufmischer
RL-02 Netz
RL-03 Netz
RL-04 Bus
RL-05 Bus
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
Sicherungen
F1 6.3 AT
Anschlussbeispiel
Scheitholz-/Kombikessel
22
ZU
RL-01
N
AUF
N
RL-02
(Netz)
L
N
RL-03
(Netz)
L
Anschlusskabel
Anschlusskabel
Patchkabel CAT 5 RJ45 SFTP 1:1 Belegung, im Lieferumfang enthalten
RL-01
Strangregulier-
ventil
Rücklaufmischer
(Rücklaufmischermodul)
Rücklaufmischer-
modul
FRRLA10
Hinweis
1) 2
4 x 0.75mm , max. 0,15A / 230V
1)
3 x 1,5 mm²
B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
RL-05
(Bus)
RL-04
(Bus)
