2 | Elektrischer Anschluss und Verkabelung
Anschluss / Bezeichnung
KM-30 Mischer Heizkreis 2
KM-31 Mischer Heizkreis 1
KM-32 Heizkreispumpe 2
KM-33 Heizkreispumpe 1
KM-34 Heizkreispumpe 0
oder Brennerrelais
KM-35 Betriebsmeldesignal
KM-36
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
Sicherungen
F2

2.1.2 Netzanschluss

Die Anspeisung ist bei Stecker „Netzanschluss" anzuschließen.
HINWEIS! Die Verkabelung ist mit flexiblen Mantelleitungen auszuführen und nach regional gültigen
Normen und Vorschriften zu dimensionieren

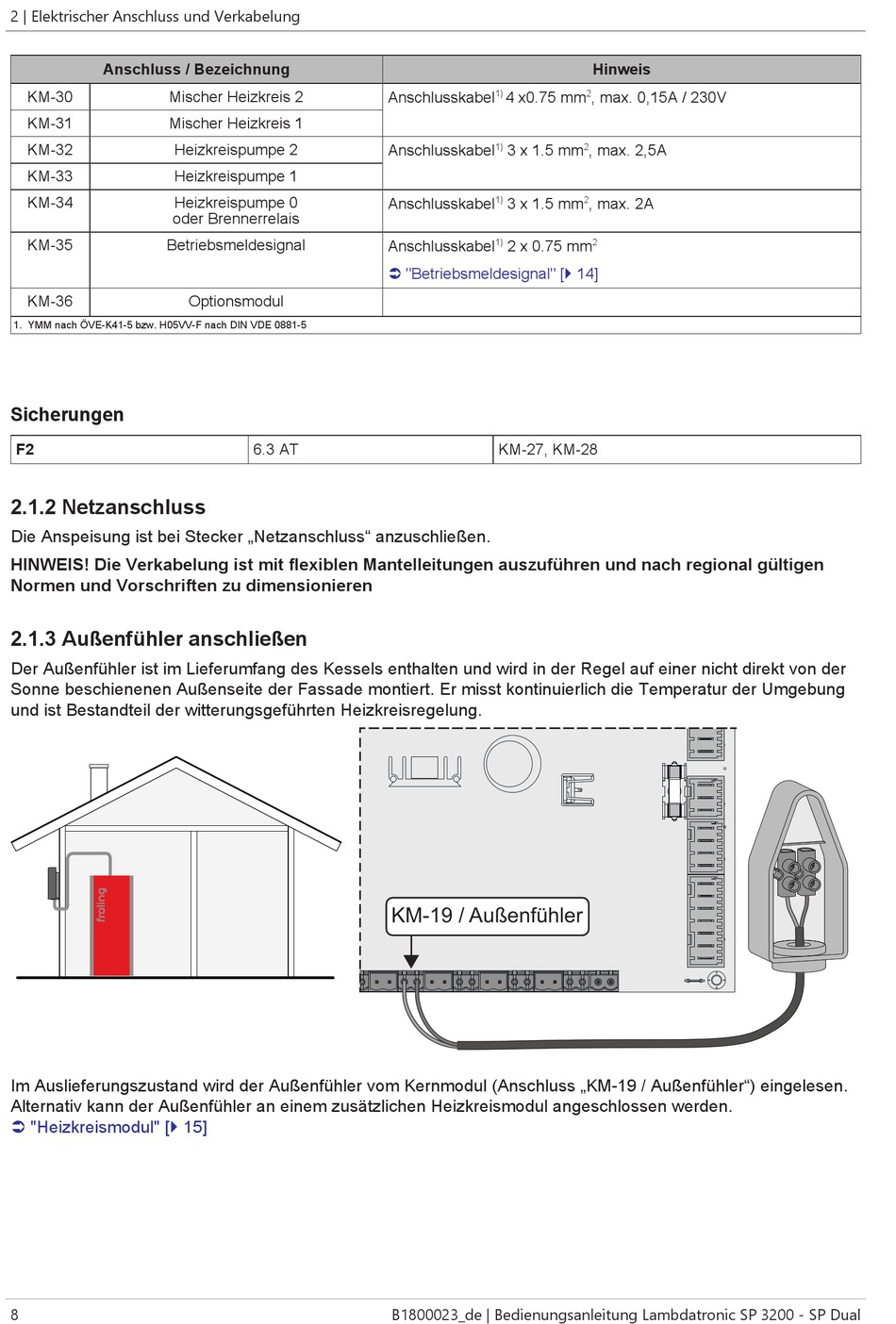

2.1.3 Außenfühler anschließen
Der Außenfühler ist im Lieferumfang des Kessels enthalten und wird in der Regel auf einer nicht direkt von der
Sonne beschienenen Außenseite der Fassade montiert. Er misst kontinuierlich die Temperatur der Umgebung
und ist Bestandteil der witterungsgeführten Heizkreisregelung.
Im Auslieferungszustand wird der Außenfühler vom Kernmodul (Anschluss „KM-19 / Außenfühler") eingelesen.
Alternativ kann der Außenfühler an einem zusätzlichen Heizkreismodul angeschlossen werden.
Ü "Heizkreismodul" [} 15]
8
Optionsmodul
6.3 AT
1)
Anschlusskabel 4 x0.75 mm
1)
Anschlusskabel 3 x 1.5 mm
1)
Anschlusskabel 3 x 1.5 mm
1)
Anschlusskabel 2 x 0.75 mm
Ü "Betriebsmeldesignal" [} 14]
KM-27, KM-28
KM-19 / Außenfühler
