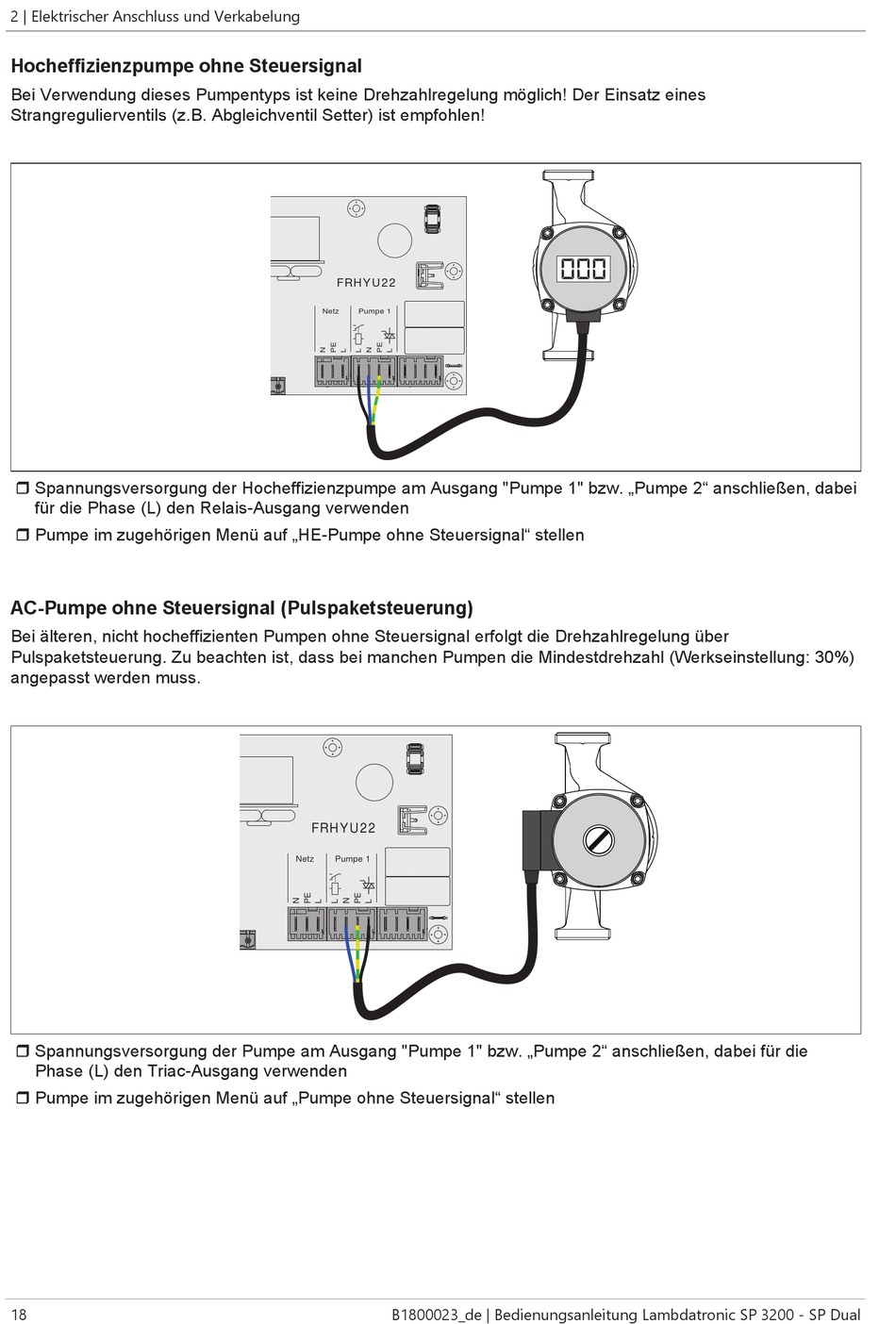

Froling Lambdatronic SP 3200 Bedienungsanleitung Seite 18

2 | Elektrischer Anschluss und Verkabelung
Hocheffizienzpumpe ohne Steuersignal
Bei Verwendung dieses Pumpentyps ist keine Drehzahlregelung möglich! Der Einsatz eines
Strangregulierventils (z.B. Abgleichventil Setter) ist empfohlen!
r Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" bzw. „Pumpe 2" anschließen, dabei
für die Phase (L) den Relais-Ausgang verwenden
r Pumpe im zugehörigen Menü auf „HE-Pumpe ohne Steuersignal" stellen
AC-Pumpe ohne Steuersignal (Pulspaketsteuerung)
Bei älteren, nicht hocheffizienten Pumpen ohne Steuersignal erfolgt die Drehzahlregelung über
Pulspaketsteuerung. Zu beachten ist, dass bei manchen Pumpen die Mindestdrehzahl (Werkseinstellung: 30%)
angepasst werden muss.
r Spannungsversorgung der Pumpe am Ausgang "Pumpe 1" bzw. „Pumpe 2" anschließen, dabei für die
Phase (L) den Triac-Ausgang verwenden
r Pumpe im zugehörigen Menü auf „Pumpe ohne Steuersignal" stellen
18
FRHYU22
Netz Pumpe 1
FRHYU22
Netz Pumpe 1
B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
