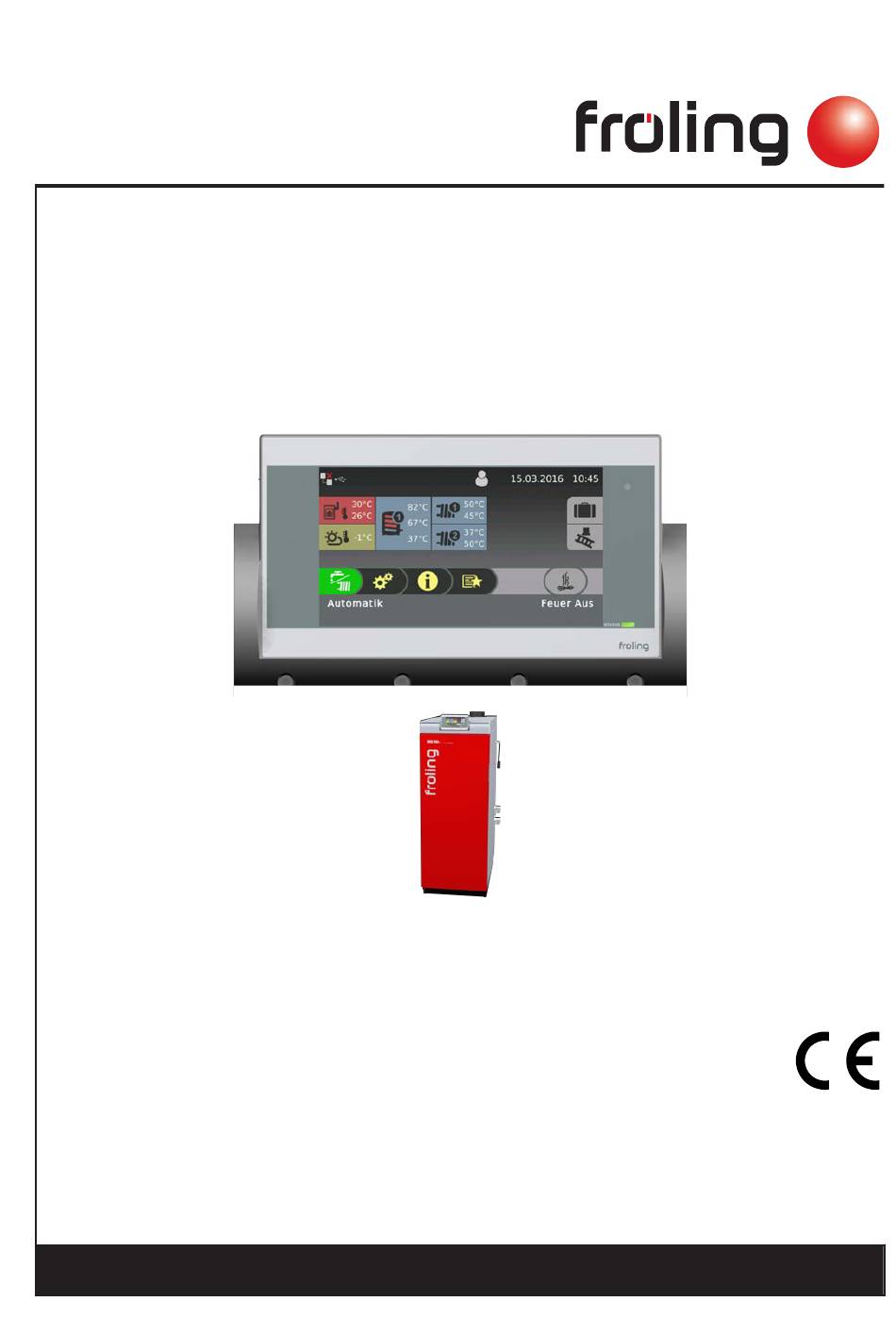

Servicehandbuch
Lambdatronic S 3200 für Scheitholzkessel S3v Turbo
Kernmodul Version 50.04 - Build 05.21 | Touchbediengerät Version 60.01 - Build 01.38
Deutschsprachige Original-Bedienungsanleitung für die Fachkraft!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B1710023_de | Ausgabe 30.06.2023
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com

Werbung

loading

Verwandte Anleitungen für Froling Lambdatronic S 3200

Inhaltszusammenfassung für Froling Lambdatronic S 3200

  • Seite 1 Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo Kernmodul Version 50.04 - Build 05.21 | Touchbediengerät Version 60.01 - Build 01.38 Deutschsprachige Original-Bedienungsanleitung für die Fachkraft! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B1710023_de | Ausgabe 30.06.2023...
  • Seite 2 Inhaltsverzeichnis 1 Allgemein 4 Parameterübersicht 1.1 Über diese Anleitung 4.1 Heizen 4.1.1 Heizen - Zustand 1.2 Sicherheitshinweise 4.1.2 Heizen – Temperaturen 4.1.3 Heizen - Zeiten 2 Elektrischer Anschluss und 4.1.4 Heizen - Service Verkabelung 4.1.5 Heizen - Aufheizprogramm Aufheizprogramme 2.1 Kernmodul und Programm 8 konfigurieren Anschlussmöglichkeiten Verwendete Heizkreise...
  • Seite 3 Displayeinstellung - Allgemein Displayeinstellung - Grundbild 7.1.1 Adresse des Herstellers Displayeinstellung - Datum / Uhrzeit Werkskundendienst Displayeinstellung - Softwareupdate / Service 7.1.2 Adresse des Installateurs 4.14.2 Display - Display Bedienrechte Fröling Connect Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 4 Allgemein Über diese Anleitung 1 Allgemein 1.1 Über diese Anleitung Bitte lesen und beachten Sie die Bedienungsanleitungen, insbesondere die enthaltenen Sicherheitshinweise. Halten Sie diese in unmittelbarer Nähe zum Kessel verfügbar. Diese Bedienungsanleitung enthält wichtige Informationen über Bedienung, elektrischen Anschluss und Störungsbehebung.
  • Seite 5 (Mischer 2) (siehe Tabelle ...) 5V/P3 KM-29 KM-08 (Netz) (siehe Tabelle ...) KM-28 5V/P3 (Pumpe 1) KM-09 (Verriegelung) KM-10 (STB) KM-27 KM-11 (Saugzug) (NOT-HALT) Sicherungen 6.3 AT Pumpe 1, Saugzuggebläse Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 6 Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten Anschluss / Bezeichnung Hinweis KM-01 Anschluss mit Kabel – LIYCY paarig 2x2x0.5; ⇨ Siehe "Bus-Kabel anschließen" [Seite 26] Achtung! CAN L und CAN H dürfen nicht mit +U verbunden werden! KM-02 Patchkabel CAT 5 RJ45 SFTP 1:1 Belegung; Anschluss Pelletsmodul KM-03 KM-04...
  • Seite 7 3 x 1.5 mm , max. 2A oder Brennerrelais KM-35 Betriebsmeldesignal Anschlusskabel 2 x 0.75 mm Betriebsmeldesignal KM-36 Optionsmodul Anschluss Zünderweiterung 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 8 Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2.1.2 Platinenansicht Kernmodul Medium (für S-Tronic Plus) KM-02 KM-01 (Bus) End-Jumper (Bus) KM-03 (Bus) KM-34 (Heizkreispumpe 0 KM-04 Kernmodul oder Brennerrelais) (COM 2) FRKEM29M KM-33 (Heizkreispumpe 1) KM-05 KM-32 (COM 1) (Heizkreispumpe 2) KM-31 (Mischer 1) Netzsicherung...
  • Seite 9 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 2.1.3 Netzanschluss Anspeisung bei Stecker „Netzanschluss“ anschließen. ❒ Die Verkabelung ist mit flexiblen Mantelleitungen auszuführen und nach regional gültigen Normen und Vorschriften zu dimensionieren Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 10 Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2.1.4 Außenfühler anschließen Der Außenfühler ist im Lieferumfang des Kessels enthalten und wird in der Regel auf einer nicht direkt von der Sonne beschienenen Außenseite der Fassade montiert. Er misst kontinuierlich die Temperatur der Umgebung und ist Bestandteil der witterungsgeführten Heizkreisregelung.
  • Seite 11 ❒ Ansteuerung der Pumpe im zugehörigen Menü auf „Umfeldpumpe / PWM“ bzw. „Umfeldpumpe / 0-10V“ stellen Hocheffizienzpumpe ohne Steuersignal Bei Verwendung dieses Pumpentyps ist keine Drehzahlregelung möglich! Der Einsatz eines Strangregulierventils (z.B. Abgleichventil Setter) ist empfohlen! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 12 Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 21 11 24 14 22 12 FRKEM29 A2 A1 AO-P1 ❒ Pumpe mit Relais und RC-Glied vom Ausgang entkoppelt anschließen ❒ Ansteuerung der Pumpe im zugehörigen Menü auf „HE-Pumpe ohne Steuersignal“ stellen AC-Pumpe ohne Steuersignal (Pulspaketsteuerung) Bei älteren, nicht hocheffizienten Pumpen ohne Steuersignal erfolgt die Drehzahlregelung über Pulspaketsteuerung.
  • Seite 13 ❒ Phase (L) zum Umschalten des Ventils und Nullleiter (N) am Ausgang „Pumpe 1“ mit RC-Glied anschließen ❒ Phase (L) für Dauerversorgung (schaltet das Ventil in die Ausgangsstellung zurück) am Ausgang „HKP0“ – Klemme „L1“ anschließen Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 14 Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2.1.8 Heizkreispumpe 0 / Brenner-Relais Der Anschluss „Heizkreispumpe 0“ kann je nach Systemeinstellung entweder für die Heizkreispumpe 0 oder als Brenner-Relais verwendet werden. Folgende Anschlusshinweise sind dabei zu beachten: Heizkreispumpe 0 Brenner-Relais Bis max. 2 Ampere kann die Pumpe Über 2 Ampere ist die Pumpe extern zu Potentialfreien Kontakt des Ausgangs direkt über den Ausgang versorgt...
  • Seite 15 , max. 2,5A / 230V / 500W HE-10 Heizkreispumpe 2 HE-11 Mischer 1 Anschlusskabel 4 x 0.75mm , max. 0,15A / 230V HE-12 Mischer 2 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 16 Elektrischer Anschluss und Verkabelung Erweiterungsmodule Sicherungen 6.3 AT HE-09, HE-10, HE-11, HE-12 2.2.2 Hydraulikmodul Das Hydraulikmodul stellt die Anschlüsse von Fühlern und Pumpen für die hydraulischen Komponenten der Anlage (Puffer, Boiler,…) zur Verfügung. Im Lieferumfang ist KEIN Hydraulikmodul enthalten. Die Erweiterung mit bis zu acht Hydraulikmodulen (Adresse 0 bis 7) ist möglich.
  • Seite 17 , max. 1,5A / 230V / 280W Pumpenausgänge der Platine. Die korrekte Bezeichnung der Pumpe ergibt sich mit der eingestellten Moduladresse (0-7). Beispiel: Moduladresse „2“ = Pumpe 2.1 und Pumpe 2.2 Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 18 Elektrischer Anschluss und Verkabelung Erweiterungsmodule Anschluss / Bezeichnung Hinweis Die Phase (L) wird je nach Pumpentyp entweder am Relais-Ausgang oder am HY-15 Pumpe _.2 Triac-Ausgang angeschlossen. ⇨ Siehe "Anschluss einer Umwälzpumpe am Hydraulikmodul" [Seite 18] 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Sicherungen 6.3 AT HY-14, HY-15...
  • Seite 19 ❒ Hydraulikmodul FRHYU22: Spannungsversorgung der Pumpe am Ausgang "Pumpe 1" bzw. „Pumpe 2“ anschließen, dabei für die Phase (L) den Triac-Ausgang verwenden ❒ Pumpe im zugehörigen Menü auf „Pumpe ohne Steuersignal“ stellen Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 20 Elektrischer Anschluss und Verkabelung Erweiterungsmodule Hocheffizienzpumpe mit Steuersignal und Freigabekontakt Bei Verwendung einer Hocheffizienzpumpe, die zusätzlich zum Steuersignal einen Freigabekontakt benötigt (z.B. Grundfos Magna 3), wird der Pumpenausgang des Hydraulikmoduls zum Schalten der Freigabe verwendet. bis Hydraulikmodul – Version FRHYU21 21 11 24 14 FRHYU21...
  • Seite 21 Netz Anschlusskabel 3 x 1,5 mm² RL-03 Netz RL-04 Patchkabel CAT 5 RJ45 SFTP 1:1 Belegung, im Lieferumfang enthalten RL-05 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 22 Elektrischer Anschluss und Verkabelung Erweiterungsmodule Sicherungen 6.3 AT RL-01 Anschlussbeispiel Strangregulier- ventil Scheitholz-/Kombikessel Rücklaufmischer (Rücklaufmischermodul) Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
  • Seite 23 3 x 1,5 mm² ZE-05 Verriegelung Anschlusskabel 2 x 0,75 mm², 24V durchgeschliffen ZE-06 Kernmodul Mitgeliefertes Flachbandkabel verwenden 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Sicherungen 10 AT ZE-04 Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 24 Elektrischer Anschluss und Verkabelung Erweiterungsmodule Anschluss-Schema Verriegelung Verriegelung Mitgeliefertes Netzwerkkabel für die Verbindung zum Klemmblock verwenden Kernmodul Hydraulikmodul Anspeisung Netzstecker Hauptschalter Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
  • Seite 25 Da die Bedieneinheiten zusätzlich zur Datenübertragung auch mit Spannung versorgt werden, kann es je nach Anzahl der Module und den vorhandenen Leitungslängen zu Problemen durch Spannungsabfälle kommen. Für jedes Touch-Raumbediengerät ist ein spannungsversorgendes Modul (Heizkreismodul, Hydraulikmodul) einzusetzen. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 26 Elektrischer Anschluss und Verkabelung Bus-Verbindung 2.3.1 Bus-Kabel anschließen Für die Bus-Verbindungen zwischen den einzelnen Modulen ist ein Kabel Typ LIYCY paarig 2x2x0.5 zu verwenden. Der Anschluss an den 5-poligen Steckern ist lt. folgendem Schema durchzuführen: Abschirmgeflecht Abschirmgeflecht Weiß Weiß Grün Grün Gelb Gelb...
  • Seite 27 4.1 – 4.2 13 – 14 5.1 – 5.6 5.1 – 5.2 15 – 16 6.1 – 6.6 6.1 – 6.2 17 - 18 7.1 – 7.6 7.1 – 7.2 Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 28 Elektrischer Anschluss und Verkabelung Anschlusshinweise nach Pumpentypen 2.4 Anschlusshinweise nach Pumpentypen Abhängig vom Pumpentyp wird beim Anschluss zwischen 2-poligem, 3-poligem und 4-poligem Steuerkabel unterschieden. Entsprechend dem eingesetzten Pumpentyp sind bei der Verkabelung folgende Anschlusshinweise zu beachten: Pumpentyp mit 2-poligem Steuerkabel Spannungsversorgung Steuerkabel 2-polig (braun) L...
  • Seite 29 Kontrolle auf lose oder nicht isolierte Drähte in den Klemmboxen von Pumpen, Mischer und Umschaltventil, die einen Kurzschluss verursachen können 3.1.3 Kontrolle der Anlage ❒ Hauptsicherung für Kessel auf ausreichende Nennstromstärke prüfen ⇨ Siehe "Netzanschluss" [Seite 9] Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 30 Erstinbetriebnahme mit Einstellungsassistenten Allgemeines zu Einstellungsassistenten 3.2 Allgemeines zu Einstellungsassistenten Um die Kesselanlage in Betrieb zu nehmen, stehen verschiedenste Einstellungsassistenten zur Verfügung. Eine kleine Auswahl ist in der Bedienebene „Kunde“ im „Schnellauswahlmenü“ parametrierbar, die restlichen nur in der Bedienebene „Service“. Mit Hilfe der Einstellungsassistenten können diverse Teilbereiche der Kesselanlage (Kessel, Lambdasonde, Hydrauliksystem, …) durch geführte Abfragen der Regelung eingestellt werden.
  • Seite 31 Uhrzeit) der Anlage. Anschließend wird das Grundbild des Touchdisplays angezeigt. 1: Auswahl der Regelungssprache 2: Einstellen der Herstellernummer (siehe Typenschild) 3: Einstellen von Datum und Uhrzeit 4: Anzeige des Grundbildes Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 32 Erstinbetriebnahme mit Einstellungsassistenten Einstellungsassistent starten 3.4 Einstellungsassistent starten 1: Auf das Symbol zum Ändern der Bedienerebene tippen 2: Servicecode eintippen und Bestätigen 3: Auf das Symbol des Einstellungsassistenten tippen 4: Auf Einstellungassistent „Kessel“ tippen 5: Der Einstellungsassistent wird geladen 6: Hinweistext lesen und zum Starten mit „JA“ fortfahren Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
  • Seite 33 Heizphase wird ignoriert Voraussetzung: Heizkreis in Verbindung mit einem Fernversteller Dauerabsenken: Anzeige der aktuellen Raumtemperatur. Heizkreis bleibt im Absenkbetrieb, bis eine andere Betriebsart aktiviert wird Außentemperatur Anzeige der aktuellen Außentemperatur. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 34 Parameterübersicht Heizen 4.1.2 Heizen – Temperaturen Systemmenü Heizen Gewünschte Raumtemperatur während des Heizbetriebs Reglerverstärkung Raumtemperatur Kp-Rm Voraussetzung: Heizkreis in Verbindung mit einem Voraussetzung: Heizkreis in Verbindung mit einem Fernversteller Fernversteller Raumtemperatur, auf welche während der eingestellten Einflussfaktor der Raumtemperatur auf die Heizzeiten geregelt wird.
  • Seite 35 Hier ist die Mischerlaufzeit des verwendeten Mischers einzustellen. ▪ A 0: Automatik, Aus; A 1: Automatik, Ein HINWEIS! Um Mischerschwingungen zu vermeiden, den ▪ 1: Hand, Ein Wert nicht < 150s stellen! ▪ 0: Hand, Aus Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 36 Parameterübersicht Heizen Heizkreispumpe ausschalten wenn Vorlauf Soll kleiner Hochtemperaturanforderung aufgrund Boilerladung für ist als HINWEIS! Parameter nur bei Heizkreis 1 und 2 verfügbar! Voraussetzung: Heizkreis wird ohne Fernversteller Beim Pelletkessel PE1 Pellet als Unit-Ausführung „Boiler betrieben 1“ einstellen! Wird eine Vorlauf-Solltemperatur errechnet, welche kleiner ist als der eingestellte Wert, schaltet die Heizkreispumpe ▪...
  • Seite 37 Programm 8 konfigurieren Programm 8 konfigurieren Aufheizprogramm Service Vorlaufsolltemperatur am Tag 1 … 30 Bei ausgewähltem „Aufheizprogramm 8“ kann mittels dieser Einsteller die Vorlaufsolltemperatur für jeden einzelnen Tag voreingestellt werden. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 38 Parameterübersicht Heizen Verwendete Heizkreise Verwendete Heizkreise Aufheizprogramm Service Heizkreis 01 … 18 verwenden Die Anzahl der verwendeten Heizkreise ist abhängig von der Systemkonfiguration. Sind nur 2 Heizkreise vorhanden, werden hier auch nur 2 Heizkreise als Auswahlmöglichkeit dargestellt. Das eingestellte Aufheizprogramm gilt für alle Heizkreise gleich! Aufheizprogramm - Service Aufheizprogramm aktiv...
  • Seite 39 Kontakt des Raumthermostates geöffnet: Heizkreispumpe muss hier die Adresse des jeweiligen Heizkreismoduls +1 deaktiviert, Mischer wird geschlossen eingestellt werden (Fühler 1 am jeweiligen Modul). Kontakt des Raumthermostates geschlossen: Heizkreispumpe sowie Mischerregelung aktiv Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 40 Parameterübersicht Wasser 4.2 Wasser 4.2.1 Wasser - Zustand Systemmenü Wasser Boilertemperatur oben Boilertemperatur Solarreferenz Aktuelle Temperatur des Boilers. Ist das Zeitfenster für die Voraussetzung: Solaranlage wird durch Fröling geregelt! Boilerladung erreicht und die unter dem Parameter Aktuelle Temperatur im Bereich des Referenzfühlers der „Nachladen, wenn Boilertemperatur unter“...
  • Seite 41 ▪ JA: Wurde der Boiler am aktuellen Tag bereits einmal aufgeladen, wird eine weitere Boilerladung Boilerpumpen Nachlauf ⇒ (Dieser Einsteller gilt für alle unterbunden. Boiler gleich) Nach Beenden der Boilerladung laufen die Boilerladepumpen für die hier eingestellte Zeitdauer nach. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 42 Parameterübersicht Solar Fühlereingang des Boiler 01 … 08 oben Fühlers Minimale Drehzahl der Boilerpumpe Fühlereingang, an welchem der Boilerfühler Anpassung der Mindestdrehzahl an den Pumpentyp angeschlossen wurde. (Betriebsart der Pumpe gemäß Pumpenhersteller einstellen). Fühlereingang des Boiler 01 … 08 Solarreferenz Fühlers Maximale Drehzahl der Boilerpumpe Fühlereingang, an welchem der Fühler für die Boiler-...
  • Seite 43 Kollektortemperatur um diesen Wert höher ist als die Umschaltventil zum Wechseln zwischen Boiler- bzw. Referenztemperatur im Boiler bzw. Pufferspeicher. Puffer-Solarregister ausgestattet, so ist dieser Parameter für das Umschalten zwischen diesen beiden Solarregistern verantwortlich. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 44 Parameterübersicht Solar Kollektor Ausschalt-Differenz Wärmetauscher – Puffer Pumpe Ausschaltverzögerung Die Kollektorpumpe schaltet aus, wenn die Differenz Voraussetzung: Hydrauliksystem 12 oder 13 zwischen Kollektortemperatur und Referenztemperatur im Verzögerungszeit für das Ausschalten der Pumpe Boiler bzw. Pufferspeicher kleiner ist als dieser Wert. zwischen Wärmetauscher und Pufferspeicher.
  • Seite 45 Temperaturanstieg am Kollektorfühler erkannt, schaltet die Kollektorpumpe wieder ab und die Zeitdauer beginnt Voraussetzung: Hydrauliksystem 12 oder 13 erneut zu laufen. Pumpenausgang, an welchem die Pumpe zwischen Solar- Wärmetauscher und Pufferspeicher angeschlossen wurde. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 46 Parameterübersicht Solar Ansteuerung der Puffer – Wärmetauscher Pumpe WT Sekundär Pumpen Regler Kp Wert Voraussetzung: Hydrauliksystem 12 oder 13 Voraussetzung: Hydrauliksystem 12 oder 13 Definition des Steuersignals der eingesetzten Regelparameter für die Drehzahlregelung der Pumpe Pumpentype. zwischen Solar-Wärmetauscher und Pufferspeicher sowie für die Pumpe zwischen Solar-Wärmetauscher und Boiler ⇨...
  • Seite 47 Dieser kann optional konfiguriert werden und ist für die Wärmemengenzählung notwendig. Ist kein Vorlauffühler Zeigt den historischen Verlauf der Solaranlage. Es sind die konfiguriert, wird der Kollektorfühler verwendet. Erträge der letzten 6 Tage verfügbar. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 48 Parameterübersicht Puffer Wärmetauscher Sek. Vorlauftemperatur (Leitung zum Wärmetauscher Sek. Vorlauftemperatur (Leitung zum Puffer) Puffer) Bei Solarsystemen mit externem Wärmetauscher wird die Voraussetzung: System 12 oder System 13 Austrittstemperatur am Wärmetauscher sekundärseitig gemessen. 4.4 Puffer 4.4.1 Puffer - Zustand Systemmenü Puffer Puffertemperatur oben Puffertemperatur unten Anzeige der aktuellen Temperatur im oberen Bereich des...
  • Seite 49 Ladekurve des Pufferspeichers. Puffer durchgeladen, wenn Temperaturdiff. zwischen Kesselsoll und Pufferunten Ab dieser Differenz zwischen der eingestellten Kessel- Solltemperatur und der aktuellen Temperatur im unteren Bereich des Pufferspeichers wird die Pufferladung gestoppt. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 50 Parameterübersicht Puffer 4.4.3 Puffer - Service Systemmenü Puffer Heizkreispumpe 0 nach Puffer Oben freigeben Ansteuerung der Pufferpumpe ▪ NEIN: Freigabe der Heizkreispumpe 0 nach Definition des Steuersignals der eingesetzten Kesseltemperatur Parameter „Kesseltemperatur, ab Pumpentype. der alle Pumpen laufen dürfen“ ⇨ Siehe "Ansteuerungsmöglichkeiten der Pumpenausgänge"...
  • Seite 51 Anzeige des aktuellen Wertes der Primärluftklappe laut Regler. Rücklaufpumpen Ansteuerung Position der Primärluftklappe Gibt die aktuelle Ansteuerung der Rücklauf-Anhebepumpe (Bypasspumpe) in Prozent an. Anzeige der aktuellen Position der Primärluftklappe (bereinigt um die Lufteinstellungen). Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 52 Parameterübersicht Kessel 4.5.2 Kessel - Temperaturen Systemmenü Kessel Kessel-Solltemperatur Kesseltemperatur, ab der alle Pumpen laufen dürfen Die Kesseltemperatur wird auf diesen Wert geregelt. Erreicht die aktuelle Kesseltemperatur diesen Wert, wird Einstellbereich 70 – 90°C die Pufferladepumpe gestartet (Hysterese: 2°C). Abstellen wenn aktuelle Kesseltemperatur höher als Mindesttemperatur des Rücklaufes Kesselsolltemperatur + Voraussetzung: Rücklaufanhebung mittels Mischer...
  • Seite 53 Aktuell wirksamer Vorgabewert für den Kessel unter ▪ Celsius (°C): Angezeigte Temperaturwerte und Berücksichtigung der Mindestzeiten. Einstellungen werden in °C dargestellt. ▪ Fahrenheit (°F): Angezeigte Temperaturwerte und Einstellungen werden in °F dargestellt. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 54 Parameterübersicht Kessel Material Vorgabewerte übernehmen Analogmoduleingang für externe Leistungsanforderung JA: Die voreingestellten Kesselparameter für die Definiert den Eingang für die externe getroffene Brennstoffauswahl werden übernommen. Ist der Leistungsanforderung, bei Leistungsvorgabe „0-10V“ Vorgang abgeschlossen, wechselt der Parameter wieder (Adresse des Analogmoduls und Eingangsklemme, z.B. auf „NEIN“.
  • Seite 55 Anzeige der aktuellen Ansteuerung der Pumpe des Zustand Wärmepumpe Zweitkessels. Zeigt den aktuellen Zustand des Regelablaufs der Wärmepumpe. Umschaltventil Zweitkessel Voraussetzung: Parameter „Umschaltventil vorhanden“ auf „JA“ Anzeige der aktuellen Ansteuerung des Umschaltventils des Zweitkessels. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 56 Parameterübersicht Kessel 2 4.6.2 Kessel 2 - Temperaturen Systemmenü Kessel 2 Einschaltverzögerung des Zweitkessel Minimale Laufzeit des Hauptkessels Steht eine Heizkreis- oder Boileranforderung an und der Voraussetzung: Wärmepumpe als Zweitkessel Pufferspeicher oder Kessel hat nicht ausreichend Ist der Hauptkessel in Betrieb, stellt er, wenn die Kriterien Temperatur, so startet der Zweitkessel nach der hier für den Wärmepumpenbetrieb erfüllt sind, erst nach eingestellten Verzögerungszeit.
  • Seite 57 ▪ Scheitholz feucht: Wird Scheitholz mit einem Wassergehalt größer als 15% verheizt, ist diese Einstellung zu wählen. Anschließend erscheint eine Abfrage, ob die Vorgabewerte für die getroffene Brennstoffauswahl übernommen werden sollen. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 58 Parameterübersicht Zündung 4.8 Zündung Systemmenü Zündung Automatisch Zünden Wann Zünden (Datum – Zeit) verglichen. Sinkt die Temperatur im Puffer oben unter ▪ NEIN: Automatische Zündung deaktiviert die maximale Vorlauf-Solltemperatur, startet der ▪ JA: Automatische Zündung aktiviert. Zündvorgang. Der Zeitraum gilt ab der eingestellten Uhrzeit bis 24:00 Uhr des eingestellten Datums.
  • Seite 59 Auf den hier eingestellten Wert wird die Rücklauftemperatur vom Verteiler 1 geregelt. Erreicht die Rücklauftemperatur vom Verteiler 1 den eingestellten Wert, wird die Pumpe für Verteiler 1 mit minimaler Drehzahl angesteuert. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 60 Parameterübersicht Netzpumpe 4.9.3 Netzpumpe - Service Systemmenü Netzpumpe Netzpumpe nur nach Pufferanforderung einschalten Ansteuerung der Verteiler 1 Pumpe (Variante 3 / 4) Voraussetzung: Variante 1 und Pumpe für Verteiler 1 Voraussetzung: Variante 3 oder Variante 4 vorhanden ▪ NEIN: Die Netzpumpe wird aktiviert, sobald ein Definition des Steuersignals der eingesetzten Verbraucher im Hydraulikumfeld Wärme benötigt.
  • Seite 61 Maximale Temperatur der Wärmesenke Ausschaltdifferenz Erreicht die Wärmesenke diesen Wert, wird die Pumpe des Differenzreglers deaktiviert. Sinkt die Temperaturdifferenz zwischen Wärmequelle und Wärmesenke unter diesen Wert, wird die Pumpe des Differenzreglers deaktiviert. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 62 Parameterübersicht Differenz-Regler 4.10.3 Differenz-Regler - Zeiten Systemmenü Diff- Regler ⇨ Siehe "Zeiten einstellen" [Seite 83] 4.10.4 Differenz-Regler - Service Systemmenü Diff- Regler Pumpenausgang der Diff-Regler-Pumpe Fühlereingang des Wärmequellen Fühlers Pumpenausgang, an welchem die Pumpe des Fühlereingang, an welchem der Fühler der Wärmequelle Differenzreglers angeschlossen wurde.
  • Seite 63 Signal des Strömungsschalters aktiviert. Stoppt der Durchfluss am Strömungsschalter, bleibt die ▪ HINWEIS! Strömungssensor wie Rücklauffühler Zirkulationspumpe noch für die eingestellte Zeit aktiviert. anklemmen! HINWEIS! Parameter nur bei Verwendung eines Strömungsschalters relevant! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 64 Parameterübersicht Zirkulationspumpe 4.11.3 Zirkulationspumpe - Zeiten Systemmenü Zirku. Pumpe ⇨ Siehe "Zeiten einstellen" [Seite 83] 4.11.4 Zirkulationspumpe - Service Systemmenü Zirku. Pumpe Fühlereingang des Zirkulations Rücklauf Fühlers Ansteuerung der Zirkulationspumpe Fühlereingang, an welchem der Fühler an der Definition des Steuersignals der eingesetzten Rücklaufleitung der Zirkulation angeschlossen wurde.
  • Seite 65 Steigt die Abgastemperatur im Betriebszustand „Anheizen“ Oberer Punkt der Anfahrrampe des Kesselreglers. Wird um diesen Wert, erscheint am Display die Aufforderung die hier eingestellte Abgastemperatur erreicht, darf die „Tür schließen!“. Brennstoffleistung 100% erreichen. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 66 Parameterübersicht Anlage Sauerstoffgrenze für den Hinweis Tür schließen Gewünschter Arbeitspunkt der Abgastemperatur Sinkt der Restsauerstoffgehalt im Betriebszustand Abgastemperatur, die durch Beeinflussung der „Anheizen“ unter diesen Wert, erscheint am Display die Kesselstellgröße im Scheitholzbetrieb gehalten werden Aufforderung „Tür schließen!“. soll. Einstellen - Lufteinstellungen Lufteinstellungen Systemmenü...
  • Seite 67 Lambdasonde kalibrieren (Sonde muss sich an 21% Lambdasondenheizung ausgeschaltet. O2 befinden) ▪ JA: Nach Aktivierung der Lambdasondenheizung kann die Lambdasonde kalibriert werden. HINWEIS! Die Lambdasonde muss sich an 21% Sauerstoff (Luft) befinden! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 68 Parameterübersicht Anlage Sprungsonde Lambdawerte Sprungsonde Einstellen Restsauerstoffgehalt Lambdasondenspannung korrigiert Anzeige des aktuellen Restsauerstoffgehalts. Anzeige der gemessenen Lambdasondenspannung, bei welcher der „Lambdasonden Korrektur Wert“ Lambdasondenspannung gemessen berücksichtig wurde. Anzeige der aktuell gemessenen Lambdasondenspannung. Lambdasonden Korrektur Wert Korrekturwert für die Lambdamessung. Wird zu viel angezeigt, muss dieser Wert ins Positive gestellt werden, wird zu wenig angezeigt, den Wert ins Negative stellen.
  • Seite 69 ⇨ Siehe "Kessel - Allgemeine Einstellungen - MODBUS Einstellungen" [Seite 54] 4.12.2 Anlage - Aktuelle Werte Systemmenü Anlage Aktuelle Werte Anzeige des aktuellen Wertes zum jeweiligen Parameter. Die angezeigten Parameter sind abhängig von der Kesselkonfiguration! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 70 Parameterübersicht Anlage 4.12.3 Anlage - Fühler und Pumpen Systemmenü Anlage Fühler und Pumpen Im Menü „Fühler und Pumpen“ können alle im Hydraulikumfeld vorhandenen Fühlereingänge und Pumpenausgänge zugewiesen werden. Die Anzahl der Parameter ist abhängig von der Konfiguration. 4.12.4 Anlage - Anlagenart Systemmenü...
  • Seite 71 Art von Störmeldung es sich Störmeldeeintrag gelöscht, um Platz für den aktuellen handelt, wann die Störmeldung aufgetreten ist Eintrag zu schaffen. (Gekommen), wann die Störmeldung quittiert wurde und Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 72 Parameterübersicht Diagnose 4.13.4 Diagnose - Fehlerpuffer löschen Fehlerpuffer löschen Systemmenü Diagnose Mit dieser Funktion kann der gesamte Fehlerpuffer gelöscht werden. Ab diesem Zeitpunkt wird der Fehlerpuffer wieder mit neuen Störmeldungen gefüllt. Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
  • Seite 73 IP-Adresse automatisch beziehen ▪ Ein: Adresse im lokalen Netzwerk (IP-Adresse), Subnetzmaske, Standardgateway und DNS-Server werden automatisch vom Router/Server zugewiesen. ▪ Aus: IP-Adresse, Subnet Mask, Standardgateway und DNS Server können manuell eingestellt werden. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 74 Parameterübersicht Display Displayeinstellung - Grundbild Grundbild Systemmenü Display Displayeinstellung Bild 1 … 6 Am Grundbild können bis zu sechs verschiedene Informationsanzeigen frei gewählt werden. Die Auswahl ist abhängig von der Anlagenkonstellation. Displayeinstellung - Datum / Uhrzeit Datum / Uhrzeit Systemmenü Display Displayeinstellung Sommer-/Winterzeit automatisch umschalten...
  • Seite 75 Passwort für das Touch-Display mit der Adresse 1 … 7 Passwortes erforderlich. kann vergeben werden. HINWEIS! Es kann für jedes Touch Display das gleiche Passwort vergeben werden! Passwort für Kesseldisplay Passwort für das Kesseldisplay kann vergeben werden. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 76 Parameterübersicht Display 4.14.3 Display - Display Zuweisung Systemmenü Display Display Zuweisungen Heizkreisumfeld: Boilerumfeld: Touch Display mit Adresse 1 … 7 wird folgendem Touch Display mit Adresse 1 …7 wird folgendem Boiler Heizkreis zugeordnet: zugeordnet: Um einen Heizkreis gezielt einem Raumbediengerät Um einen Boiler gezielt einem Raumbediengerät zuzuordnen, ist am Raumbediengerät mit der eingestellten zuzuordnen, ist am Raumbediengerät mit der eingestellten...
  • Seite 77 Bei Einstellung „Umschaltventil“ wird der Ausgang entweder mit 0% oder mit 100% angesteuert. Dieser Einstellwert ist nur im Menü “Wasser” bzw. “Kessel 2” verfügbar. HKP0 Für den Pumpenausgang HKP0 am Kernmodul gilt: ▪ Relaisausang ▪ Drehzahlregelung ist nicht möglich Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 78 Pumpenblockierschutz 5.2 Pumpenblockierschutz Bei längeren Stillstandszeiten besteht die Gefahr, dass durch Korrosion und Ablagerungen der Pumpenantrieb blockiert. Der Pumpenblockierschutz soll dies verhindern. Die Regelung stellt sicher, dass die Umwälzpumpen auch außerhalb der Nutzungssaison regelmäßig kurz eingeschaltet werden. Dazu werden die Pumpen um 12:00 Uhr für 15 Sekunden mit 100% angesteuert. Folgende Komponenten sind betroffen: ▪...
  • Seite 79 „Heizen“. Tür offen Die Isoliertür ist geöffnet, das Gebläse läuft mit max. Drehzahl. Feuer aus Das Brennmaterial ist bis auf eine Restglut ausgebrannt. Störung ACHTUNG - Eine Störung steht an! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 80 Wärmemengenermittlung 5.4 Wärmemengenermittlung 5.4.1 Montagehinweise Der Anlegefühler und das Strangregulierventil müssen in Flussrichtung nach der Umwälzpumpe und unmittelbar vor dem Rücklaufanschluss des Kessels positioniert werden. Bei Kesseln ohne Rücklaufanhebung oder Rücklaufanhebung mit thermischen Ventil werden Anlegefühler und Strangregulierventil zusätzlich benötigt. Bei Rücklaufanhebung mit 3-Wege-Mischer ist bereits ein Rücklauffühler vorhanden, wodurch zusätzlich nur das Strangregulierventil notwendig ist.
  • Seite 81 ❒ Durchfluss in l/min an der Unterseite des Schwimmer-Körpers (B) ablesen und notieren ❒ Umwälzpumpe im Handbetrieb mit 50% Drehzahl aktivieren ❒ Pressbügel am Strangregulierventil drücken, Durchfluss an der Skala ablesen und notieren Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 82 Wärmemengenermittlung Art der Wärmemengenermittlung einstellen ❒ Im Einstellungsassistent für den Kessel „Erfassung mit Pumpendrehzahl“ auswählen ❒ Bei Kesseln mit Tastendisplay den zugehörigen Parameter im Kesseltyp-Menü (Anlage → Anlage → Anlagenart → Kesseltyp → Durchflusserfassung für Wärmemengenermittlung) entsprechend einstellen Wärmemengenermittlung konfigurieren ❒...
  • Seite 83 ❒ Mit Pfeil-Rechts oder Pfeil-Links zum gewünschten Wochentag navigieren ❒ Symbol unterhalb des Wochentags antippen ➥ Bearbeitungsfenster wird angezeigt Pro Komponente und Tag können maximal vier Zeitfenster definiert werden. ❒ Gewünschtes Zeitfenster antippen Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 84 Zeiten einstellen ❒ Zeitfenster wird zur Bearbeitung geöffnet ❒ Anfangs- und Endzeit des Zeitfensters mit Pfeil-Auf und Pfeil-Ab einstellen ❒ Eingestelltes Zeitfenster durch Tippen auf das Bestätigen-Symbol speichern Soll das eingestellte Zeitfenster auch für einen zusätzlichen Tag gelten, kann dies durch Aktivieren des entsprechenden Tages übernommen werden.
  • Seite 85 ❒ Im Untermenü "Softwareupdate / Service" den Parameter „Touchbedienung neu kalibrieren“ aufrufen ❒ Den Parameter auf „JA“ setzen und Einstellung rechts unten bestätigen ➥ Das Touchscreen startet neu und beginnt mit der Kalibrierung Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 86 Touchscreen kalibrieren Zum Kalibrieren der Touch-Oberfläche sind 5 Punkte, welche durch ein Fadenkreuz dargestellt werden, in der gezeigten Reihenfolge zu drücken. Nach erfolgter Kalibrierung wird ein Neustart ausgeführt. HINWEIS Ungenaue Kalibrierung Ein ungenaues Tippen der gekennzeichneten Punkte kann dazu führen, dass das Bedienteil nicht mehr ordnungsgemäß...
  • Seite 87 Flash-Update durchführen - Wizard jedoch nicht beenden Lambdatronic Service ⇨ Siehe "Software-Update an der Kesselregelung durchführen" [Seite 88] Software-Update aller Touch-Bediengeräte durchführen USB-C USB-A USB-A ⇨ Siehe "Software-Update am Touch-Bediengerät durchführen" [Seite 90] Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 88 Software-Update Lambdatronic 3200 Flash Update Wizard beenden - Steuerung neu starten Lambdatronic Service ⇨ Siehe "Software-Update abschließen" [Seite 91] 5.7.1 Software-Update an der Kesselregelung durchführen Flash-Datei auswählen Nach dem Herstellen der Verbindung wird im Hauptfenster die Auswahl der Update-Dateien angezeigt: ▪...
  • Seite 89 ➥ Der Update-Vorgang wird gestartet und der aktuelle Status mit einem Fortschrittsbalken angezeigt Wenn das Flash-Update erfolgreich auf die Kesselregelung übertragen wurde, wird folgendes Fenster angezeigt: HINWEIS! Zu diesem Zeitpunkt das Update nicht beenden und die Verbindung zur Kesselregelung nicht trennen! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 90 Software-Update Lambdatronic 3200 5.7.2 Software-Update am Touch-Bediengerät durchführen HINWEIS! Sind mehreren Touch-Bediengeräte vorhanden, empfehlen wir mehrere USB-Sticks vorzubereiten und die Updates parallel auszuführen! ❒ USB-Stick mit den notwendigen Daten (linux.bin; rootfs.img; update; froresetdemo.inc oder frorestart.inc) an der USB-Schnittstelle anstecken ➥ Systemmeldung für Neustart wird angezeigt ❒...
  • Seite 91 ➥ Nach dem Neustart der Kesselregelung kontrollieren, ob alle Touch-Bediengeräte korrekt hochgefahren sind HINWEIS! Wenn sich nicht alle Touch-Bediengeräte mit der Kesselregelung verbinden konnten, ist ein Neustart der gesamten Anlage (Hauptschalter AUS/EIN) notwendig! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel S3v Turbo | B1710023_de...
  • Seite 92 USB – Datenaufzeichnung 5.8 USB – Datenaufzeichnung ❒ Kessel am Hauptschalter ausschalten ❒ Hauptschalter einschalten und USB-Stick an der Verlängerung anstecken ➥ Auf dem USB-Stick darf sich kein Software-Update befinden ➥ Aufzeichnung startet automatisch nach erfolgtem Start des Touchdisplays Die Datenaufzeichnung wird in der Statuszeile durch das USB-Symbol mit Aktivitätsbalken angezeigt. Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
