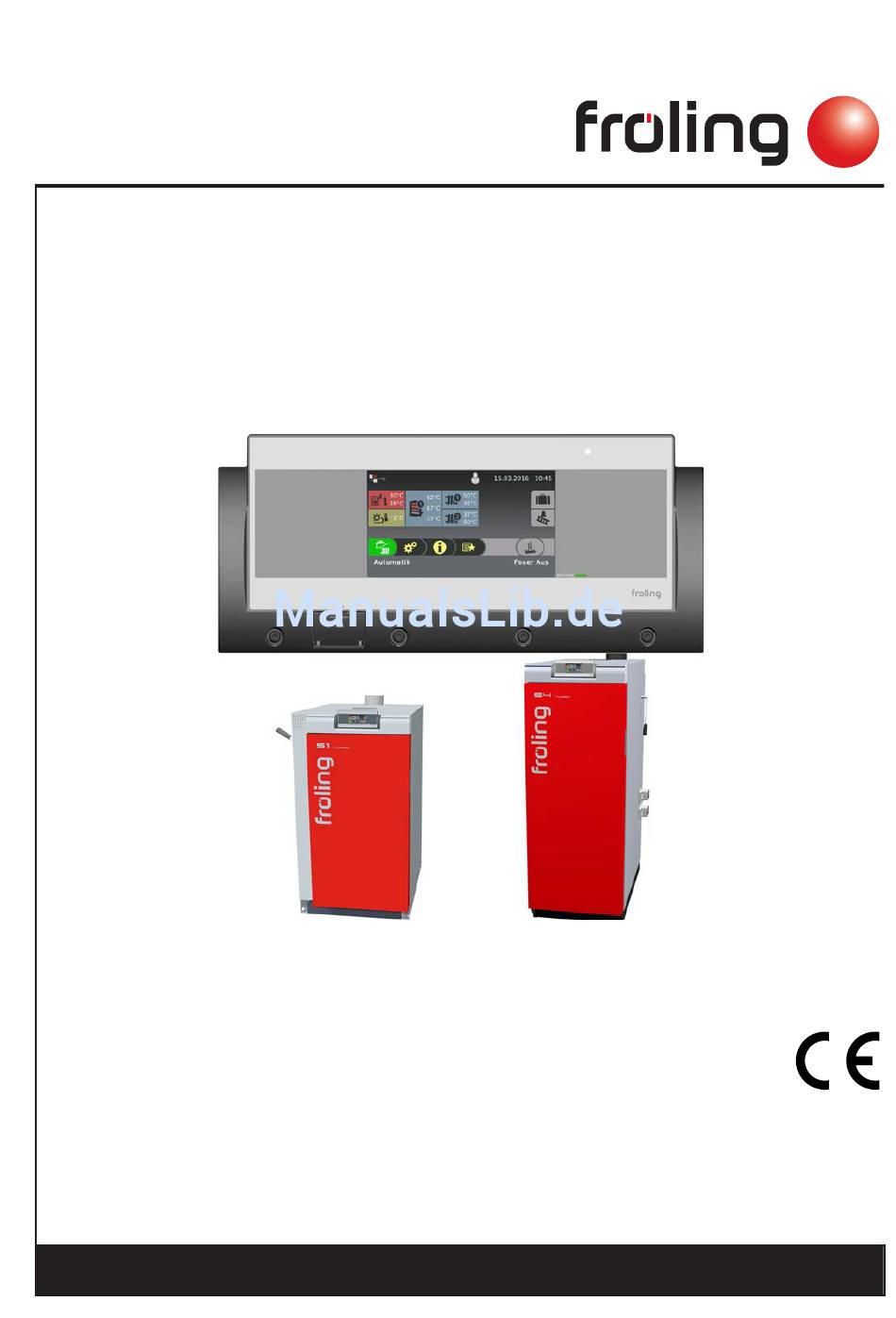

Servicehandbuch
Lambdatronic S 3200 für Scheitholzkessel
Kernmodul Version 50.04 - Build 05.15 | Touchbediengerät Version 60.01 - Build 01.33
Deutschsprachige Original-Bedienungsanleitung für die Fachkraft!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B1420317_de | Ausgabe 15.11.2017
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Froling Lambdatronic S 3200
Inhaltszusammenfassung für Froling Lambdatronic S 3200
- Seite 1 Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel Kernmodul Version 50.04 - Build 05.15 | Touchbediengerät Version 60.01 - Build 01.33 Deutschsprachige Original-Bedienungsanleitung für die Fachkraft! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B1420317_de | Ausgabe 15.11.2017...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 4.1 Vor dem ersten Einschalten 1 Allgemein 4.1.1 Kontrolle der Regelung 1.1 Über diese Anleitung 4.1.2 Kontrolle der angeschlossenen Aggregate 1.2 Sicherheitshinweise 4.1.3 Kontrolle der Anlage 4.2 Allgemeines zu 2 Elektrischer Anschluss und Einstellungsassistenten Verkabelung 4.3 Erstes Einschalten 2.1 Kernmodule und 4.4 Einstellungsassistent starten Anschlussmöglichkeiten 2.1.1 Platinenansicht Kernmodul... - Seite 3 7.3.1 Software-Update an der Kesselregelung Einstellen - Kesseltemperatur durchführen Einstellen - Abgas 7.3.2 Software-Update am Touch-Bediengerät Einstellen - Zündung durchführen Einstellen - Lufteinstellungen 7.3.3 Software-Update abschließen Einstellen - Lambdawerte Einstellen - Lambdasonde Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de...
-
Seite 4: Allgemein
Allgemein Über diese Anleitung 1 Allgemein 1.1 Über diese Anleitung Bitte lesen und beachten Sie die Bedienungsanleitungen, insbesondere die enthaltenen Sicherheitshinweise. Halten Sie diese in unmittelbarer Nähe zum Kessel verfügbar. Diese Bedienungsanleitung enthält wichtige Informationen über Bedienung, elektrischen Anschluss und Störungsbehebung. -
Seite 5: Elektrischer Anschluss Und Verkabelung
Service-Schnittstelle HKP 2 (32) Mischer 1 (31) Breitbandsonde (6) Mischer 2 (30) Netzsicherung Sekundärluft (7) 5V/P3 Netz (29) Primärluft (8) Pumpe 1 (28) 5V/P3 Verriegelung (9) STB (10) Saugzug (27) NOT-AUS (11) Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 6: Anschlusshinweise
Elektrischer Anschluss und Verkabelung Kernmodule und Anschlussmöglichkeiten Anschlusshinweise Anschluss Kabeldimension / Spezifikation / Hinweis Bus (1) Anschluss mit Kabel – LIYCY paarig 2x2x0.5; ⇨ Siehe "Bus-Kabel anschließen" [Seite 20] ❒ Achtung! CAN L und CAN H dürfen nicht mit +U verbunden werden! Bus (2) Patchkabel CAT 5 RJ45 SFTP 1:1 Belegung... - Seite 7 3 x 1.5mm , max. 3A / 600VA Brennerrelais (34) (35) Anschlusskabel 2 x 0.75mm ⇨ Siehe "Anschluss Ventil für Abgaskondensator" [Seite 10] 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de...
-
Seite 8: Platinenansicht Kernmodul Medium
Elektrischer Anschluss und Verkabelung Kernmodule und Anschlussmöglichkeiten 2.1.2 Platinenansicht Kernmodul Medium (für S-Tronic Plus) PE PE PE BUS (2) CAN L BUS (1) CAN H BUS (3) Heizkreispumpe HKP 0 Kernmodul Brennerrelais (34) COM 2 (4) (FRKEM 25M) Heizkreispumpe HKP 1 (33) COM 1 (5) Heizkreispumpe Service-Schnittstelle... -
Seite 9: Anschlusshinweise
3 x 1.5mm , max. 2,5A / 500W Heizkreispumpe 0 / Brennerrelais Anschlusskabel 3 x 1.5mm , max. 3A / 600VA (34) 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 10: Netzanschluss
Elektrischer Anschluss und Verkabelung Kernmodule und Anschlussmöglichkeiten 2.1.3 Netzanschluss Anspeisung bei Stecker „Netzanschluss“ anschließen ❒ Die Verkabelung ist mit flexiblen Mantelleitungen auszuführen und nach regional gültigen Normen und Vorschriften zu dimensionieren. Kesseltype Elektrische Absicherung Sicherungstyp S1 Turbo C16A S1 Turbo F C16A S3 Turbo C13A... -
Seite 11: Fernversteller Anschließen
Schalterstellungen: Ausgeschaltet Heizkreis deaktiviert, nur Frostschutz! Automatikbetrieb Heizphasen gemäß Absenkprogramm Absenkbetrieb ignoriert die Heizphasen Partyschaltung ignoriert die Absenkung Handrad… ermöglicht eine Temperaturkorrektur bis +/- 3°C HINWEIS! Siehe Montageanleitung / Funktionsbeschreibung Raumfühler FRA Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 12: Anschluss Einer Hocheffizienzpumpe Am Kernmodul
Elektrischer Anschluss und Verkabelung Kernmodule und Anschlussmöglichkeiten 2.1.7 Anschluss einer Hocheffizienzpumpe am Kernmodul Verkabelung der Hocheffizienzpumpe gemäß folgendem Anschlussplan durchführen: Pumpe 1 (L) Pumpe 1 ( ) KERNMODUL Pumpe 1 (N) FRKEM25 PWM / 0-10V ( PWM / 0-10V ( ) ❒... -
Seite 13: Heizkreispumpe 0 / Brenner-Relais
Der Anschluss „Heizkreispumpe 0“ kann je nach Systemeinstellung entweder für die Heizkreispumpe 0 oder als Brenner-Relais verwendet werden. Anschluss einer HKP 0 bis max. 2 Ampere: Anschluss einer HKP 0 bis max. 5 Ampere: Anschluss als Brenner-Relais: Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 14: Erweiterungsmodule
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2.2 Erweiterungsmodule 2.2.1 Heizkreismodul Mit dem Kernmodul können standardmäßig zwei Heizkreise angesteuert werden. Um die Heizkreisansteuerung zu erweitern, muss mit den Heizkreismodul-Platinen erweitert werden. Die Erweiterung mit acht Heizkreismodulen (Adresse 0 bis 7) ist möglich, wobei hier die richtige Einstellung der Modul-Adresse beachtet werden muss. -
Seite 15: Hydraulikmodul
Das Hydraulikmodul stellt die Anschlüsse von Fühlern und Pumpen für die hydraulischen Komponenten der Anlage (Puffer, Boiler,…) zur Verfügung. Bei Einsatz des Scheitholzkessel S1 Turbo sowie S4 Turbo mit der Regelung Lambdatronic S 3200 ist ein Hydraulikmodul standardmäßig im Lieferumfang (Adresse 0) enthalten. Weitere sieben Module (Adresse 1 bis 7) können nachgerüstet werden. -
Seite 16: Anschluss Eines Umschaltventils
Elektrischer Anschluss und Verkabelung Erweiterungsmodule Anschluss Kabeldimension / Spezifikation / Hinweis Pumpe 1/2 (10/11) Anschlusskabel 3 x 1.5mm , max. 1,5A / 230V / 280W 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Anschluss eines Umschaltventils Wird an einem drehzahlgeregelten Pumpenausgang ein Umschaltventil angeschlossen, so ist der Einsatz eines RC-Gliedes zwingend erforderlich. -
Seite 17: Anschluss Einer Hocheffizienzpumpe Am
❒ Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" bzw. "Pumpe 2" des Hydraulikmoduls anschließen ❒ PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "AO-P1" bzw. "AO-P2" anschließen ➥ Dabei auf richtige Belegung (Polung) gemäß Anschlussplan der Pumpe achten! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 18: Rücklaufmischermodul
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2.2.3 Rücklaufmischermodul Das Rücklaufmischermodul stellt den Anschluss für einen Rücklaufmischer zur Verfügung. Der zugehörige Fühler ist der Rücklauffühler am Kernmodul. Kommt dieses Modul zum Einsatz, so ist der Parameter „Rücklaufmischer mittels externen Mischermodul“ auf „JA“ zu setzen. Anlagenart einstellen Anschlusshinweise Anschluss... -
Seite 19: Zünderweiterung Für S4 Turbo
Zündung (3) 10 AT Zünderweiterung Reserve (4) (FRZER10) Netz (5) Versorgung Kernmodul (6) Anschluss-Schema Verriegelung Verriegelung Mitgeliefertes Netzkabel für die Verbindung zum Klemmbock verwenden Kernmodul (FRKEM 25) Hydraulikmodul (FRHYU 14) Anspeisung Netzstecker Hauptschalter Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 20: Bus-Kabel Anschließen
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2.2.5 Bus-Kabel anschließen Für die Bus-Verbindungen zwischen den einzelnen Modulen ist ein Kabel Typ LIYCY paarig 2x2x0.5 zu verwenden. Der Anschluss an den 5-poligen Steckern ist lt. folgendem Schema durchzuführen: 2.2.6 Patchkabel an Bus-Stecker anschließen Soll ein Patchkabel an einer RJ45-Buchse und an einem 5-poligen Stecker angeschlossen werden, so ist dies laut folgendem Anschlussschema durchzuführen: 2.2.7 End-Jumper setzen... -
Seite 21: Einstellen Der Modul-Adresse
Standard-Hydrauliksysteme nicht nachkonfiguriert werden müssen. Für weitere Platinen der gleichen Modulart werden aufsteigend Modul-Adressen (Adresse 1 – 7) eingestellt. Bei Einsatz des Scheitholzkessel S1 Turbo sowie S4 Turbo mit der Regelung Lambdatronic S 3200 ist ein Hydraulikmodul standardmäßig im Lieferumfang (Adresse 0) enthalten. Weitere sieben Module (Adresse 1 bis 7) können nachgerüstet werden. -
Seite 22: Anschlusspläne Nach Pumpentypen
Elektrischer Anschluss und Verkabelung Anschlusspläne nach Pumpentypen 2.3 Anschlusspläne nach Pumpentypen Je nach eingesetzter Pumpengruppe kommen in Summe drei verschieden Pumpentypen zum Einsatz: WILO Stratos Para WILO Stratos TEC WILO Yonos Para Abhängig vom Pumpentyp wird beim Anschluss zwischen 2-poligem Steuerkabel (WILO Stratos TEC, WILO Yonos Para) und 4-poligem Steuerkabel (WILO Stratos Para) unterschieden. -
Seite 23: Übersicht Der Grundfunktionen
Anzeige und Ändern der aktuellen Betriebsart des Kessels Anzeige-Symbole zur Verwendung von froeling-connect Helligkeitssensor für die automatische Anpassung der Display-Helligkeit Status-LED zum Anzeigen des aktuellen Betriebszustandes USB-Schnittstelle zum Anschluss eines USB-Sticks für Software-Updates Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 24: Status-Led
Übersicht der Grundfunktionen Grafikdisplay 3.1.1 Status-LED Die Status-LED zeigt den Betriebszustand der Anlage: ▪ GRÜN blinkend (Intervall: 5 sec. AUS, 1 sec. EIN): Feuer Aus ▪ GRÜN leuchtend: KESSEL EINGESCHALTET ▪ ORANGE blinkend: WARNUNG ▪ ROT blinkend: STÖRUNG 3.1.2 Bedien-Symbole Abbrechen-Symbol Zum Abbrechen von Werteingaben ohne diese zu speichern und zum Schließen von Meldungen. -
Seite 25: Zurück-Symbol
Menü „Anlagenart“, Einstellpunkt „Kessel Fernsteuerung“ auf „JA“ gesetzt ist. Das Fernschalten (Kessel ein- und ausschalten) über froeling-connect.com durch externe Bediener ist erlaubt. Das Fernschalten (Kessel ein- und ausschalten) über froeling-connect.com durch externe Bediener ist nicht erlaubt. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 26: Betriebszustände
Übersicht der Grundfunktionen Betriebszustände 3.2 Betriebszustände Anheizen Kesselzustand während des Anheizvorganges bis zu einer bestimmten Abgas- Minimaltemperatur. Gebläse und Primärluft auf 100% Vorbelüften Sicherheitsfunktion bei Betrieb mit automatischer Zündung. (bei autom. Zündung) Innerhalb einer eingestellten Zeit versucht der Kessel den Zustand Heizen zu erreichen ohne die Zündung zu aktivieren. -
Seite 27: Auswählen Der Informationsanzeigen
Anzeige von Puffertemperatur oben, Pufferfühler 2, Pufferfühler 3 und unten. fühler Zirkulation Temperaturen Anzeige des Zustands am Strömungsschalter (sofern vorhanden) sowie der aktuellen Zirkulationsrücklauftemperatur. 1. Durch diese Auswahl werden zwei Kacheln zusammengeführt, wodurch sich die maximale Anzahl an Informationsanzeigen reduziert! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... - Seite 28 Übersicht der Grundfunktionen Auswählen der Informationsanzeigen Wird als Informationsanzeige z.B. der „Puffer 01“ ausgewählt und es ist ein zusätzlicher Fühler in der Mitte des Pufferspeichers platziert, so kann ausgewählt werden, ob zwei oder drei Temperaturwerte neben dem Pufferspeichersymbol dargestellt werden. Bei der Darstellung von drei oder mehr Temperaturwerten sind in Summe nur fünf Flächen mit Informationsanzeigen möglich.
-
Seite 29: Konfigurieren Eines Urlaubsprogrammes
Durch Tippen auf das „Koffer“-Symbol erscheint ein Dialog, in welchem das Urlaubsprogramm bei Bedarf vorzeitig abgebrochen werden kann. Der Kessel wechselt anschließend in die zuvor aktivierte Betriebsart (Brauchwasser = Darstellung „Wasserhahn“, Automatik = Darstellung „Wasserhahn/Heizkörper). Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 30: Erstinbetriebnahme Mit Einstellungsassistenten
Erstinbetriebnahme mit Einstellungsassistenten Vor dem ersten Einschalten 4 Erstinbetriebnahme mit Einstellungsassistenten 4.1 Vor dem ersten Einschalten HINWEIS Die Erstinbetriebnahme durch den autorisierten Heizungsbauer oder den Fröling- Werkskundendienst durchführen lassen! 4.1.1 Kontrolle der Regelung ❒ Platinen auf Fremdkörper (Drahtreste, Beilagscheiben, Schrauben,…) überprüfen ❒... -
Seite 31: Allgemeines Zu Einstellungsassistenten
Befüllen der Austragschnecke sowie definieren der Einschubzeiten beim Startvorgang für Hackgutkessel Connect Einstellen der kesselseitig erforderlichen Parameter zur Nutzung der Online-Steuerung „froeling- connect.com“ (IP-Adresse, Displaypasswort, …) Aufheizprogramm Aktivierung und Auswahl eines Aufheizprogramms. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... - Seite 32 Erstinbetriebnahme mit Einstellungsassistenten Allgemeines zu Einstellungsassistenten Navigation sowie Fühler- und Pumpeneinstellungen Nummer Beschreibung Ist der Info-Button blau hinterlegt, stehen weitere Informationen zu dieser Übersichtsseite zur Verfügung. Fortschrittsbalken des jeweiligen Einstellungsassistenten Einstellungsassistent abbrechen Einstellen der Adresse, an welchem der jeweilige Fühler angeschlossen wurde Einstellen der Adresse, an welchem die jeweilige Pumpe angeschlossen wurde Definieren des Ansteuersignals der jeweiligen Pumpe.
-
Seite 33: Erstes Einschalten
Abfrage der Grundeinstellungen (Sprache, Herstellernummer der Kesselanlage, Datum und Uhrzeit) der Anlage. Anschließend wird das Grundbild des Touchdisplays angezeigt. 1: Auswahl der Regelungssprache 2: Einstellen der Herstellernummer (siehe Typenschild) 3: Einstellen von Datum und Uhrzeit 4: Anzeige des Grundbildes Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 34: Einstellungsassistent Starten
Erstinbetriebnahme mit Einstellungsassistenten Einstellungsassistent starten 4.4 Einstellungsassistent starten 1: Auf das Symbol zum Ändern der Bedienerebene tippen 2: Servicecode eintippen und Bestätigen 3: Auf das Symbol des Einstellungsassistenten tippen 4: Auf Einstellungassistent „Kessel“ tippen 5: Der Einstellungsassistent wird geladen 6: Hinweistext lesen und zum Starten mit „JA“ fortfahren Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 35: Parameterübersicht
▪ Dauerabsenken: Heizkreis wird bis zum Aktivieren einer anderen Betriebsart abgesenkt. Außentemperatur ▪ Party: Partybetrieb; die aktuelle bzw. nächste Absenkphase wird ignoriert Anzeige der aktuellen Außentemperatur. ▪ AUS: Ausgeschaltet; Heizkreis deaktiviert, nur Frostschutz! Vorlauf-Isttemperatur Anzeige der aktuellen Vorlauftemperatur. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 36: Heizen - Temperaturen
Parameterübersicht Heizen 5.1.2 Heizen – Temperaturen Systemmenü Heizen Gewünschte Raumtemperatur während des Heizbetriebs Absenkung der Vorlauftemperatur im Absenkbetrieb Voraussetzung: Heizkreis in Verbindung mit einem Die Vorlauftemperatur wird während des Absenkbetriebs Fernversteller um diesen Wert reduziert. Raumtemperatur, auf welche während der eingestellten Außentemperatur, unter der die Heizkreispumpe im Heizzeiten geregelt wird Heizbetrieb einschaltet... -
Seite 37: Heizen - Zeiten
Laufzeit des Mischers ▪ 0 = Kessel Hier ist die Mischerlaufzeit des verwendeten Mischers ▪ 1 = Puffer 01, … einzustellen. HINWEIS! Um Mischerschwingungen zu vermeiden, den Wert nicht < 150s stellen! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 38: Heizen - Aufheizprogramm
Parameterübersicht Heizen Hochtemperaturanforderung aufgrund Boiler 1 Ladung Hochtemperaturanforderung aufgrund Boilerladung ▪ NEIN: Der Heizkreis wird gemäß der eingestellten ▪ NEIN: Der Heizkreis wird gemäß der eingestellten Heizkurve betrieben. Heizkurve betrieben. ▪ JA: Beladung des Boilers über den Heizkreis. Steht ▪ JA: Der Heizkreis wird gemäß der eingestellten eine Boileranforderung an und die Kriterien für eine Heizkurve betrieben. -
Seite 39: Aufheizprogramme
Programm 8 konfigurieren Aufheizprogramm Service Vorlaufsolltemperatur am Tag 1 Vorlaufsolltemperatur am Tag 2 Vorlaufsolltemperatur am Tag 30 Bei ausgewähltem „Aufheizprogramm 8“ kann mittels dieser Einsteller die Vorlaufsolltemperatur für jeden einzelnen Tag voreingestellt werden. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 40: Verwendete Heizkreise
Parameterübersicht Heizen Verwendete Heizkreise Verwendete Heizkreise Aufheizprogramm Service Heizkreis 01 verwenden Heizkreis 02 verwenden Heizkreis 18 verwenden Die Anzahl der verwendeten Heizkreise ist abhängig von der Systemkonfiguration. Sind nur 2 Heizkreise vorhanden, werden hier auch nur 2 Heizkreise als Auswahlmöglichkeit dargestellt. Das eingestellte Aufheizprogramm gilt für alle Heizkreise gleich! 5.1.6 Heizen - Allgemeine Einstellungen... -
Seite 41: Wasser
Ergebnis aus obiger Berechnung, wird die Kessel- höher ist als die aktuelle Boilertemperatur und das Solltemperatur beibehalten. (nur bei Systemen ohne Zeitfenster aktiv ist, wird die Boilerladung gestartet. (nur Pufferspeicher) bei Systemen mit Pufferspeicher) Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 42: Wasser - Zeiten
Parameterübersicht Wasser 5.2.3 Wasser - Zeiten Systemmenü Wasser Zeiten einstellen 5.2.4 Wasser - Service Systemmenü Wasser Boiler 1 Pumpe wird über HKP0 gesteuert Legionelle Aufheizung aktiv Voraussetzung: Hydrauliksystem für S3 Turbo ▪ NEIN: Eine legionelle Aufheizung des Boilers wird nicht durchgeführt. - Seite 43 Verändern des Parameters eingestellt werden. Pumpenausgang der Boiler 01 Pumpe Pumpenausgang, an welchem die Boilerladepumpe angeschlossen wurde. Ansteuerung der Boilerpumpe Definition des Steuersignals der eingesetzten Pumpentype. ⇨ Siehe "PWM / 0 - 10V Einstellungen" [Seite 92] Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de...
-
Seite 44: Solar
Parameterübersicht Solar 5.3 Solar 5.3.1 Solar - Zustand Systemmenü Solar Kollektortemperatur Tagesertrag vor 4 Tagen [kWh] Anzeige der aktuellen Temperatur am Solarkollektor. Solarfühler Puffer oben Tagesertrag vor 5 Tagen [kWh] Anzeige der aktuellen Temperatur am Solarreferenzfühler im oberen Bereich des Pufferspeichers. Tagesertrag vor 6 Tagen [kWh] Solarfühler Pufferunten Anzeige der aktuellen Temperatur am Solarreferenzfühler... -
Seite 45: Solar - Temperaturen
Wärmetauscher und Boiler bzw. Pufferspeicher verringert. Überschreitet der gemessene Wert des Solarkollektorfühlers den eingestellten Wert, so muss innerhalb von 15 min der Solarkollektor um 20°C abkühlen, ansonsten stoppt die Solarkollektorpumpe um die Pumpe zu schützen. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 46: Solar - Zeiten
Parameterübersicht Solar 5.3.3 Solar - Zeiten Systemmenü Solar Die Pumpe der Solaranlage darf starten ab Die Pumpe der Solaranlage darf laufen ab Sind ab dem eingestellten Zeitpunkt die Kriterien zum Start Auch wenn die Kriterien zum Start der Kollektorpumpe der Kollektorpumpe erreicht, so startet die Kollektorpumpe. erreicht sind, ist die Kollektorpumpe nur bis zum eingestellten Zeitpunkt aktiv. - Seite 47 Kollektor Pumpen Regler Tn Wert angeschlossen wurde. Regelparameter für die Drehzahlregelung der Kollektorpumpe. Pumpenausgang der Puffer – Wärmetauscher Pumpe Voraussetzung: Hydrauliksystem 12 oder 13 Pumpenausgang, an welchem die Pumpe zwischen Solar- Wärmetauscher und Pufferspeicher angeschlossen wurde. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de...
- Seite 48 Parameterübersicht Solar WT Sekundär Pumpen Regler Kp Wert Minimale Pumpendrehzahl WT Sekundär Voraussetzung: Hydrauliksystem 12 oder 13 Voraussetzung: Hydrauliksystem 12 oder 13 Regelparameter für die Drehzahlregelung der Pumpe Anpassung der Mindestdrehzahl an den Pumpentyp. zwischen Solar-Wärmetauscher und Pufferspeicher sowie (Betriebsart der Pumpe gemäß Pumpenhersteller für die Pumpe zwischen Solar-Wärmetauscher und Boiler einstellen) (falls vorhanden).
-
Seite 49: Solar - Wärmemengenzähler
Fühlereingang, an welchem der Fühler für den Kollektorvorlauf angeschlossen wurde. Tagesertrag vor 3 Tagen [kWh] Wird ein externer Durchflusszähler verwendet ▪ JA: Ein externer Volumenimpulsgeber ist in Verwendung. Tagesertrag vor 4 Tagen [kWh] Tagesertrag vor 5 Tagen [kWh] Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 50: Puffer
Parameterübersicht Puffer 5.4 Puffer 5.4.1 Puffer - Zustand Systemmenü Puffer Puffertemperatur oben Puffertemperatur unten Anzeige der aktuellen Temperatur im oberen Bereich des Anzeige der aktuellen Temperatur im unteren Bereich des Pufferspeichers. Pufferspeichers. Puffertemperatur Fühler 2 Pufferpumpen Ansteuerung Voraussetzung: Masterkessel im Kaskadenverbund oder Anzeige der aktuellen Drehzahl der Pufferladepumpe. -
Seite 51: Puffer - Temperaturen
Ab dieser Differenz zwischen der eingestellten Kessel- eingestellten Wert erreicht. Dieser Parameter definiert den Solltemperatur und der aktuellen Temperatur im unteren Sockelpunkt der Ladekurve des Pufferspeichers. Bereich des Pufferspeichers wird die Pufferladung gestoppt. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 52: Puffer - Service
Parameterübersicht Puffer 5.4.3 Puffer - Service Systemmenü Puffer Heizkreispumpe 0 nach Puffer Oben freigeben Pumpenausgang der Pufferpumpe ▪ NEIN: Freigabe der Heizkreispumpe 0 nach Pumpenausgang, an welchem die Pufferladepumpe Kesseltemperatur Parameter „Kesseltemperatur, angeschlossen wurde. ab der alle Pumpen laufen dürfen“ Ansteuerung der Pufferpumpe ▪... - Seite 53 Umschaltventil einen Teil des Schichtspeichers weg damit der Kessel schneller auf Temperatur kommt. Ab Erreichen dieser Temperatur schaltet das Umschaltventil zurück und das gesamte Volumen des Schichtspeichers steht dem Kessel zur Verfügung. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de...
-
Seite 54: Kessel
Parameterübersicht Kessel 5.5 Kessel 5.5.1 Kessel - Zustand Systemmenü Kessel Kesseltemperatur Restsauerstoffgehalt Anzeige der aktuellen Kesseltemperatur. Anzeige des aktuellen Restsauerstoffgehalts. Abgastemperatur Sauerstoffregler Anzeige der aktuellen Abgastemperatur. Abgas-Solltemperatur Sekundärluft Anzeige der errechneten Abgas-Solltemperatur. Anzeige des aktuellen Wertes der Sekundärluftklappe laut Regler. Kesselstellgröße Position der Sekundärluftklappe Anzeige des Signals für den Verbrennungsregler. -
Seite 55: Kessel - Temperaturen
Einstellung der Laufzeit des verwendeten Mischers für die Pumpen laufen dürfen“ Rücklaufanhebung. ▪ JA: Der Ausgang HKP0 schaltet, wenn der Kessel in Empfehlung: Um Mischerschwingungen zu verringern, den den Betriebszustand „Feuer Aus“ wechselt. Wert nicht unter 150s stellen! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 56: Kessel - Allgemeine Einstellungen
Parameterübersicht Kessel 5.5.4 Kessel - Allgemeine Einstellungen Systemmenü Kessel Brennstoffauswahl Daten immer in °C loggen ▪ Scheitholz trocken: Wird Scheitholz mit einem ▪ JA: In Verbindung mit einem Datenlogger werden alle Wassergehalt w kleiner 15% verheizt, so ist diese Temperaturwerte in °C gespeichert. Einstellung zu wählen. -
Seite 57: Kessel - Allgemeine Einstellungen - Modbus
Typenschild Speichern des Inbetriebnahmeprotokolls automatisch in angegebene Herstellernummer eingestellt werden. das Protokoll übertragen. Kundennummer Durch Einstellen der Kundennummer wird diese beim Speichern des Inbetriebnahmeprotokolls automatisch in das Protokoll übertragen. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 58: Kessel
Parameterübersicht Kessel 2 5.6 Kessel 2 5.6.1 Kessel 2 - Zustand Systemmenü Kessel 2 Temperatur des Zweitkessel Umschaltventil Zweitkessel Anzeige der aktuellen Kesseltemperatur des Zweitkessels. Voraussetzung: Parameter „Umschaltventil vorhanden“ auf „JA“ Zustand des Brennerrelais Anzeige der aktuellen Ansteuerung des Umschaltventils des Zweitkessels. -
Seite 59: Kessel 2 - Temperaturen
Übersteigt der Zweitkessel den eingestellten Wert, schaltet das Umschaltventil um und schöpft den Kessel ab. Minimaltemperatur des Zweitkessel Erreicht der Zweitkessel den eingestellten Temperaturwert, so wird die Ladepumpe gestartet bzw. schaltet das Umschaltventil. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 60: Kessel 2 - Service
Parameterübersicht Kessel 2 5.6.3 Kessel 2 - Service Systemmenü Kessel 2 Zweitkessel gleitend auf Sollwert steuern Maximale Drehzahl der Kessel 2 Pumpe ▪ NEIN: Der Zweitkessel wird mit der am Sollte systembedingt die maximale Drehzahl der Zweitkesselthermostat eingestellten Kesseltemperatur Ladepumpe des Zweitkessels begrenzt werden, so kann betrieben. -
Seite 61: Zündung (Nur Bei S4 Turbo)
Folge der eingestellte Zeitpunkt nicht verändert und die Zündung nicht deaktiviert, gilt das Startkriterium täglich ab der eingestellten Uhrzeit. Maximale Zünddauer Gibt an, wie lange der Zündvorgang dauern darf. Innerhalb dieser Zeit muss der Zustand „Heizen“ erreicht werden. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 62: Brennmaterial
Parameterübersicht Brennmaterial 5.8 Brennmaterial Systemmenü Brennmat. Brennstoffauswahl Brennstoffauswahl ▪ Scheitholz feucht: Wird Scheitholz mit einem ▪ Scheitholz trocken: Wird Scheitholz mit einem Wassergehalt w größer 15% verheizt, so ist diese Wassergehalt w kleiner 15% verheizt, so ist diese Einstellung zu wählen. Anschließend erscheint eine Einstellung zu wählen. -
Seite 63: Netzpumpe
Verteiler 2 vorhanden Anzeige der aktuellen Rücklauftemperatur vom Verteiler 2. Drehzahl Verteiler 2 Pumpe Voraussetzung: Variante 2 oder Variante 3 und Pumpe für Verteiler 2 vorhanden Anzeige der aktuellen Drehzahl der Verteiler 2 Pumpe. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 64: Netzpumpe - Temperaturen
Parameterübersicht Netzpumpe 5.9.2 Netzpumpe - Temperaturen Systemmenü Netzpumpe Sollwert für Netzrücklauftemperatur Sollwert für Rücklauftemperatur bei Verteiler 3 Voraussetzung: Netzpumpe vorhanden Voraussetzung: Variante 2 oder Variante 3 und Pumpe für Verteiler 3 vorhanden Auf den hier eingestellten Wert wird die Netzrücklauftemperatur geregelt. Erreicht die Auf den hier eingestellten Wert wird die Netzrücklauftemperatur den eingestellten Wert, so wird die Rücklauftemperatur vom Verteiler 3 geregelt. -
Seite 65: Netzpumpe - Service
⇨ Siehe "PWM / 0 - 10V Einstellungen" [Seite 92] Pumpenausgang der Verteiler 1 Pumpe Voraussetzung: Variante 1 und Pumpe für Verteiler 1 vorhanden Pumpenausgang, an welchem die Pumpe für den Verteiler 1 angeschlossen wurde. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... - Seite 66 Parameterübersicht Netzpumpe Minimale Drehzahl für Verteiler 2 Pumpe Fühlereingang des Verteiler 4 Rücklauf Fühlers Voraussetzung: Variante 2 oder Variante 3 und Pumpe für Voraussetzung: Variante 2 oder Variante 3 und Pumpe für Verteiler 2 vorhanden Verteiler 4 vorhanden Anpassung der Mindestdrehzahl an den Pumpentyp. Fühlereingang, an welchem der Fühler für den Verteiler 4 (Betriebsart der Pumpe gemäß...
-
Seite 67: Differenz-Regler
Maximale Temperatur der Wärmesenke Ausschaltdifferenz Erreicht die Wärmesenke diesen Wert, wird die Pumpe Sinkt die Temperaturdifferenz zwischen Wärmequelle und des Differenzreglers deaktiviert. Wärmesenke unter diesen Wert, wird die Pumpe des Differenzreglers deaktiviert. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 68: Differenz-Regler - Zeiten
Parameterübersicht Differenz-Regler 5.10.3 Differenz-Regler - Zeiten Systemmenü Diff- Regler Der Diff-Regler darf starten ab Der Diff-Regler darf laufen bis Sind ab Erreichen des eingestellten Zeitpunktes die Auch wenn die Kriterien zum Start des Differenzreglers Kriterien zum Start des Differenzreglers erlaubt, so startet erfüllt sind, ist der Differenzregler nur bis zum eingestellten die Pumpe des Differenzregler Zeitpunkt aktiv. -
Seite 69: Zirkulationspumpe
Signal des Strömungsschalters aktiviert. Stoppt der Durchfluss am Strömungsschalter, bleibt die HINWEIS! Strömungssensor wie Rücklauffühler Zirkulationspumpe noch für die eingestellte aktiviert. anklemmen! HINWEIS! Parameter nur bei Verwendung eines Strömungsschalters relevant! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 70: Zirkulationspumpe - Zeiten
Parameterübersicht Zirkulationspumpe 5.11.3 Zirkulationspumpe - Zeiten Systemmenü Zirku. Pumpe Zeiten einstellen 5.11.4 Zirkulationspumpe - Service Systemmenü Zirku. Pumpe Fühlereingang des Zirkulations Rücklauf Fühlers Ansteuerung der Zirkulationspumpe Fühlereingang, an welchem der Fühler an der Definition des Steuersignals der eingesetzten Rücklaufleitung der Zirkulation angeschlossen wurde. Pumpentype. -
Seite 71: Hand
Digitale Ausgänge Systemmenü Hand Die angezeigten Parameter sind abhängig von der Kesselkonfiguration! ▪ A 0: Automatik, Aus; A 1: Automatik, Ein ▪ 1: Hand, Ein ▪ 0: Hand, Aus HK1 Mischer AUF Zündung Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 72: Hand - Analoge Ausgänge
Parameterübersicht Hand 5.12.3 Hand - Analoge Ausgänge Analoge Ausgänge Systemmenü Hand Die angezeigten Parameter sind abhängig von der Kesselkonfiguration! ▪ A 0: Automatik, Aus; A 1-100%: Automatik, mit %-Wert ▪ 1-100%: Hand, mit %-Wert Ein ▪ 0%: Hand, Aus Primärluft Pumpe 0.1 5.12.4 Hand - Digitale Eingänge Digitale Eingänge... -
Seite 73: Anlage
Bei Überschreiten der maximal einstellbaren Kessel- Solltemperatur um diesen Wert werden zur Kühlung des Kessels zusätzlich vorhandene Heizkreis- und Boilerladepumpen aktiviert. Unterschreitet die aktuelle Kesseltemperatur die eingestellte Kessel-Solltemperatur, startet der Kessel wieder. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 74: Einstellen - Abgas
Parameterübersicht Anlage Einstellen - Abgas Abgas Systemmenü Anlage Einstellen Maximale Anheizzeit, innerhalb der der Zustand HEIZEN Abgastemperatur, unter der in den Zustand FEUER AUS erreicht sein muss geschaltet wird Sind nach Ablauf der hier eingestellten Zeit die Kriterien Ist die Abgastemperatur für die Dauer welche bei für den Zustand „Heizen“... - Seite 75 Waschdüse aktiv ist. In den Pausenzeiten (Waschdüse aus) wird die Reinigungszeit nicht weitergezählt. Beispiel: 100% = Waschdüse für die eingestellte Dauer aktiv 75% = Waschdüse 15 sec aktiv und 5 sec Pause Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de...
-
Seite 76: Einstellen - Zündung
Parameterübersicht Anlage Einstellen - Zündung Zündung Systemmenü Anlage Einstellen Automatisch Zünden Wann Zünden (Datum – Zeit) ▪ NEIN: Automatische Zündung deaktiviert Einstellung von Tag (Datum oder täglich) und Uhrzeit für den Startpunkt der Zündung. Der Parameter ist nur dann ▪ JA: Automatische Zündung aktiviert. aktiv, wenn der Parameter „Zündung starten“... -
Seite 77: Einstellen - Lufteinstellungen
Ist im Betriebszustand „Heizen“ die Ansteuerung der Sekundärluftklappe „0%“ und die aktuelle Abgastemperatur über „100°C“ beginnt diese Zeit zu laufen. Wenn sich innerhalb der eingestellten Zeitdauer die Ansteuerung der Sekundärluftklappe nicht ändert, wird eine Warnung am Display angezeigt. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 78: Einstellen - Lambdawerte
Parameterübersicht Anlage Einstellen - Lambdawerte Lambdawerte Systemmenü Anlage Einstellen Sollwert des Restsauerstoffgehaltes Restsauerstoff, über welchem die Lambdasonde ausschalten darf Restsauerstoffgehalt, auf welchen während des Betriebszustands „Heizen“ geregelt wird. Wechselt der Kessel in den Betriebszustand „Kessel Aus“ oder „Feuer Aus“, bleibt die Lambdasondenheizung noch Restsauerstoffgehalt, über dem in den Zustand FEUER für mindestens 1h, maximal 24h, aktiv. - Seite 79 Breitbandsonde Innenwiderstand Anzeige des gemessenen Heizstroms der Breitbandsonde. Anzeige des gemessenen Innenwiderstand der Breitbandsonde. Breitbandsonde Heizungs Spannung Anzeige der gemessenen Heizungsspannung der Breitbandsonde. Breitbandsonde Nernst Spannung Anzeige der gemessenen Nernstspannung der Breitbandsonde. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de...
-
Seite 80: Einstellen - Allgemeine Einstellungen
Parameterübersicht Anlage Einstellen - Allgemeine Einstellungen Allg. Einst Systemmenü Anlage Einstellen Brennstoffauswahl Daten immer in °C loggen ▪ Scheitholz trocken: Wird Scheitholz mit einem ▪ JA: In Verbindung mit einem Datenlogger werden alle Wassergehalt w kleiner 15% verheizt, so ist diese Temperaturwerte in °C gespeichert. - Seite 81 ▪ NEIN: Die COM 2 Schnittstelle sendet jede Sekunde die wichtigsten Kesselwerte. MODBUS-Protokoll 2014 verwenden? ▪ JA: Die COM 2 Schnittstelle kann zur Verbindung mit einem MODBUS verwendet werden (RTU/ASCII) MODBUS Adresse Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de...
-
Seite 82: Anlage - Aktuelle Werte
Parameterübersicht Anlage 5.13.2 Anlage - Aktuelle Werte Systemmenü Anlage Aktuelle Werte Anzeige des aktuellen Wertes zum jeweiligen Parameter. Die angezeigten Parameter sind abhängig von der Kesselkonfiguration! Zustandslaufzeit aktuell Softwareversion 5.13.3 Anlage - Fühler und Pumpen Systemmenü Anlage Fühler und Pumpen Im Menü... -
Seite 83: Diagnose
5.14.3 Diagnose - Fehlerpuffer löschen Fehlerpuffer löschen Systemmenü Diagnose Mit dieser Funktion kann der gesamte Fehlerpuffer gelöscht werden. Ab diesem Zeitpunkt wird der Fehlerpuffer mit Störmeldeeinträgen gefüllt, welche ab dem Löschen des Fehlerpuffers aufgetreten sind. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 84: Display
Parameterübersicht Display 5.15 Display 5.15.1 Display - Displayeinstellung Displayeinstellung - Allgemein Allgemein Systemmenü Display Displayeinstellung Helligkeit Moduladresse Anzeige der Auswertung des Lichtsensors der aktuellen Hier kann die Moduladresse bei Falscheinstellung Helligkeit im Raum zur Anpassung der geändert werden. Hintergrundbeleuchtung. Moduladresse 0: Kesselbediengerät Moduladresse 1 –... -
Seite 85: Netzwerkeinstellungen
⇨ Siehe "Auswählen der Informationsanzeigen" [Seite 27] Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 Bild 6 Am Grundbild können bis zu sechs verschiedene Informationsanzeigen frei gewählt werden. Die Auswahl ist abhängig von der Anlagenkonstellation. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 86: Displayeinstellung - Datum / Uhrzeit
Parameterübersicht Display Displayeinstellung - Datum / Uhrzeit Datum / Uhrzeit Systemmenü Display Displayeinstellung Datum Uhrzeit Anzeige und Einstellung des aktuellen Datums. Anzeige und Einstellung der aktuellen Uhrzeit. Displayeinstellung - Softwareupdate / Service Softwareupdate / Service Systemmenü Display Displayeinstellung Touch neu kalibrieren Daten neu laden Touchscreen kalibrieren Bediengerät neu starten... -
Seite 87: Display - Display Bedienrechte
Zubringerpumpe für Verteiler 1 vorhanden Zugriff auf Boiler 08 erlauben? Zubringerpumpe für Verteiler 4 vorhanden Bei der Kaskade ist dieser Kessel MASTER Pufferumfeld: Zugriff auf Puffer 01 erlauben? Zugriff auf Puffer 04 erlauben? Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 88: Fröling Connect
Parameterübersicht Display Fröling Connect Fröling Connect Systemmenü Anlage Display Bedienrechte Zum Verbinden auf ein Touch-Display über die Passwort für Kesseldisplay Onlineplattform froeling-connect ist die Vergabe eines Passwort für Touch Display mit Adresse 1 Passwortes erforderlich. HINWEIS! Es kann für jedes Touch Display das gleiche Passwort vergeben werden! Passwort für Touch Display mit Adresse 7 5.15.3 Display - Display Zuweisung... -
Seite 89: Störungsbehebung
Warndreieck eine noch anstehende Störung signalisiert. Im Schnellauswahl-Menü ist nun der Button „Fehleranzeige“ sichtbar. 6.1 Vorgehensweise bei Störmeldungen Wird das Fenster mit dem zugehörigen Störungstext aufgerufen, wird mit Pfeil-Rechts auf mögliche Ursachen der Störung hingewiesen. Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... - Seite 90 Störungsbehebung Vorgehensweise bei Störmeldungen Zusätzlich werden durch Tippen auf „Behebung“ Vorgehensweisen zur Behebung der Ursache angezeigt. Sind mehrere Möglichkeiten vorhanden, so werden diese untereinander aufgelistet. Nach Behebung der Störung gelangt man durch Tippen auf das Abbrechen-Symbol zum Grundbild. Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 91: Faq
❒ Zum Parameter "Breitbandsonde kalibrieren" navigieren ❒ Parameter auf "JA" setzen und Eingabe-Taste drücken ➥ Automatische Kalibrierung der Breitbandsonde startet Nach erfolgter Kalibrierung wird der Parameter automatisch auf "NEIN" gesetzt und die Breitbandsonde ist betriebsbereit Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 92: Pwm / 0 - 10V Einstellungen
PWM / 0 - 10V Einstellungen 7.2 PWM / 0 - 10V Einstellungen ▪ Pumpe ohne Steuerleitung Wird eingestellt, wenn am jeweiligen Ausgang eine herkömmliche Pumpe betrieben wird. Diese wird über Pulspakete am 230V-Ausgang angesteuert. ▪ HE-Pumpe ohne Steuerleitung Wird eingestellt, wenn am jeweiligen Ausgang eine Hocheffizienzpumpe ohne Steuerleitung (zB.: Grundfos Alpha, WILO Yonos Pico, ...) betrieben wird. -
Seite 93: Software-Update Lambdatronic 3200
Übersicht der Hauptschritte beim Software-Update Flash-Update durchführen - Wizard jedoch nicht beenden Lambdatronic Service ⇨ Siehe "Software-Update an der Kesselregelung durchführen" [Seite 94] Software-Update aller Touch-Bediengeräte durchführen ⇨ Siehe "Software-Update am Touch-Bediengerät durchführen" [Seite 96] Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de... -
Seite 94: Software-Update An Der Kesselregelung Durchführen
Software-Update Lambdatronic 3200 Flash Update Wizard beenden - Steuerung neu starten Lambdatronic Service ⇨ Siehe "Software-Update abschließen" [Seite 97] 7.3.1 Software-Update an der Kesselregelung durchführen Flash-Datei auswählen Nach dem Herstellen der Verbindung wird im Hauptfenster die Auswahl der Update-Dateien angezeigt: ▪... - Seite 95 ➥ Der Update-Vorgang wird gestartet und der aktuelle Status mit einem Fortschrittsbalken angezeigt Wenn das Flash-Update erfolgreich auf die Kesselregelung übertragen wurde, wird folgendes Fenster angezeigt: HINWEIS! Zu diesem Zeitpunkt das Update nicht beenden und die Verbindung zur Kesselregelung nicht trennen! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de...
-
Seite 96: Software-Update Am Touch-Bediengerät Durchführen
Software-Update Lambdatronic 3200 7.3.2 Software-Update am Touch-Bediengerät durchführen HINWEIS! Sind mehreren Touch-Bediengeräte vorhanden, empfehlen wir mehrere USB-Sticks vorzubereiten und die Updates parallel auszuführen! ❒ USB-Stick mit den notwendigen Daten (linux.bin; rootfs.img; update; froresetdemo.inc oder frorestart.inc) an der USB-Schnittstelle anstecken ➥ Systemmeldung für Neustart wird angezeigt ❒... -
Seite 97: Software-Update Abschließen
➥ Nach dem Neustart der Kesselregelung kontrollieren, ob alle Touch-Bediengeräte korrekt hochgefahren sind HINWEIS! Wenn sich nicht alle Touch-Bediengeräte mit der Kesselregelung verbinden konnten, ist ein Neustart der gesamten Anlage (Hauptschalter AUS/EIN) notwendig! Servicehandbuch Lambdatronic S 3200 für Scheitholzkessel | B1420317_de...
