2 | Elektrischer Anschluss und Verkabelung
2.1.6 Anschluss einer Umwälzpumpe am Kernmodul
Je nach Pumpentyp sind verschiedene Arten der Verkabelung zu beachten:

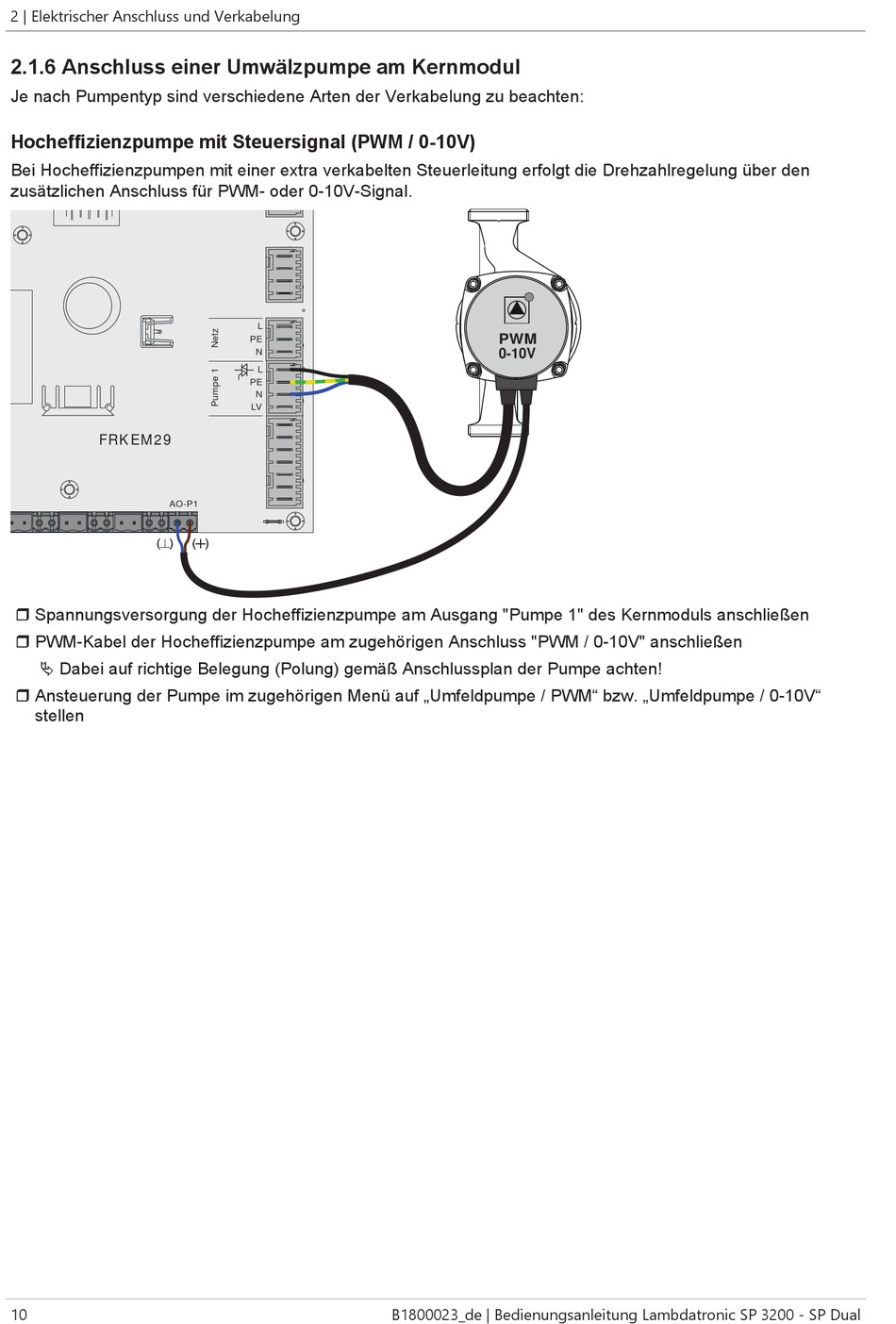

Hocheffizienzpumpe mit Steuersignal (PWM / 0-10V)
Bei Hocheffizienzpumpen mit einer extra verkabelten Steuerleitung erfolgt die Drehzahlregelung über den
zusätzlichen Anschluss für PWM- oder 0-10V-Signal.
FRKEM29
AO-P1
r Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" des Kernmoduls anschließen
r PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "PWM / 0-10V" anschließen
Ä Dabei auf richtige Belegung (Polung) gemäß Anschlussplan der Pumpe achten!
r Ansteuerung der Pumpe im zugehörigen Menü auf „Umfeldpumpe / PWM" bzw. „Umfeldpumpe / 0-10V"
stellen
