2.2 Erweiterungsmodule

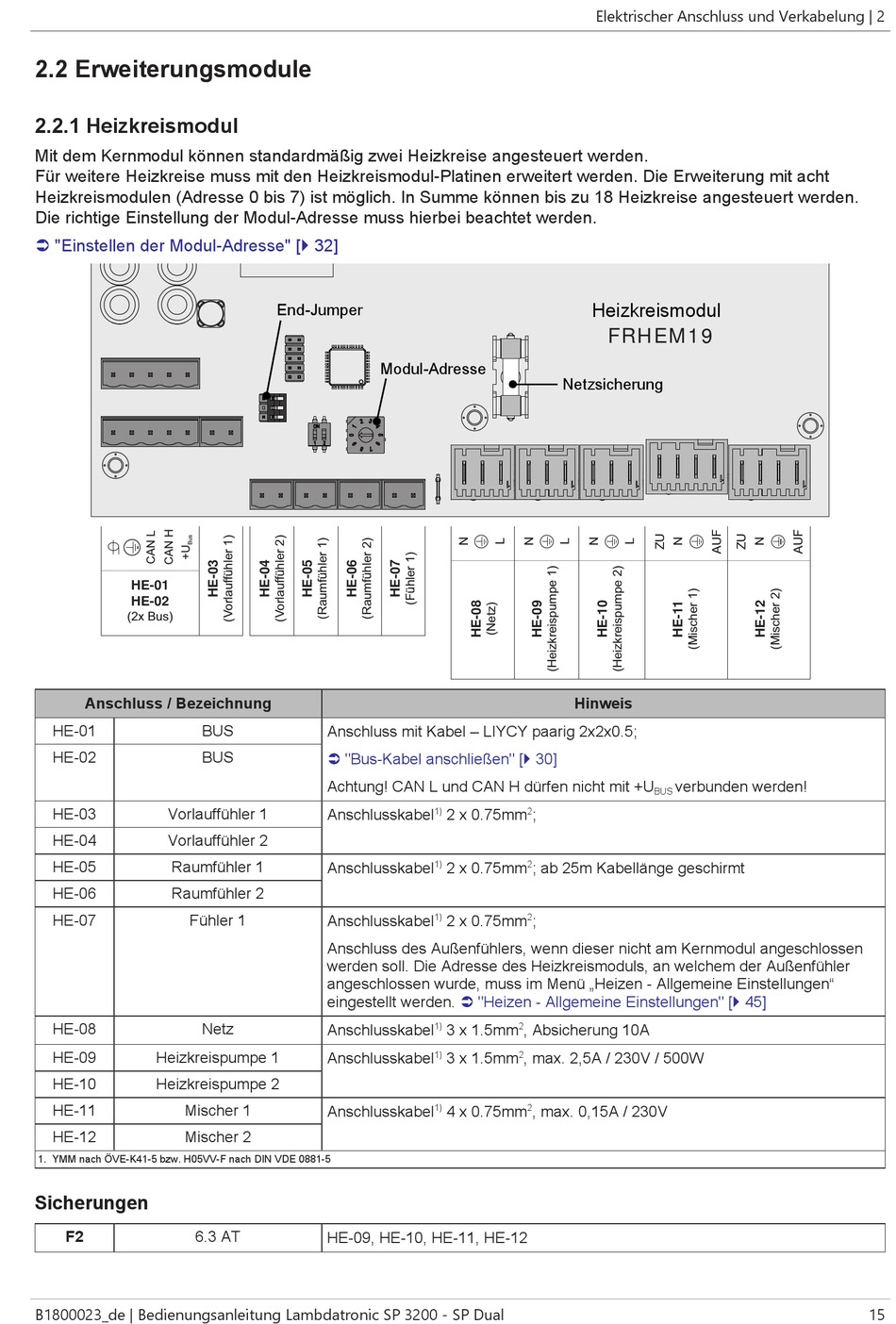

2.2.1 Heizkreismodul
Mit dem Kernmodul können standardmäßig zwei Heizkreise angesteuert werden.
Für weitere Heizkreise muss mit den Heizkreismodul-Platinen erweitert werden. Die Erweiterung mit acht
Heizkreismodulen (Adresse 0 bis 7) ist möglich. In Summe können bis zu 18 Heizkreise angesteuert werden.
Die richtige Einstellung der Modul-Adresse muss hierbei beachtet werden.
Ü "Einstellen der Modul-Adresse" [} 32]
HE-01
HE-02
(2x Bus)
Anschluss / Bezeichnung
HE-01 BUS
HE-02 BUS
HE-03 Vorlauffühler 1
HE-04 Vorlauffühler 2
HE-05 Raumfühler 1
HE-06 Raumfühler 2
HE-07 Fühler 1
HE-08 Netz
HE-09 Heizkreispumpe 1
HE-10 Heizkreispumpe 2
HE-11 Mischer 1
HE-12 Mischer 2
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
Sicherungen
F2 6.3 AT
B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
End-Jumper
Modul-Adresse
Anschluss mit Kabel – LIYCY paarig 2x2x0.5;
Ü "Bus-Kabel anschließen" [} 30]
Achtung! CAN L und CAN H dürfen nicht mit +U
1)
Anschlusskabel
1)
Anschlusskabel
1)
Anschlusskabel
Anschluss des Außenfühlers, wenn dieser nicht am Kernmodul angeschlossen
werden soll. Die Adresse des Heizkreismoduls, an welchem der Außenfühler
angeschlossen wurde, muss im Menü „Heizen - Allgemeine Einstellungen"
eingestellt werden.
1)
Anschlusskabel
1)
Anschlusskabel
1)
Anschlusskabel
HE-09, HE-10, HE-11, HE-12
Elektrischer Anschluss und Verkabelung | 2
Heizkreismodul
FRHEM19
Netzsicherung
Hinweis
2
2 x 0.75mm ;
2
2 x 0.75mm ; ab 25m Kabellänge geschirmt
2
2 x 0.75mm ;
Ü "Heizen - Allgemeine Einstellungen" [} 45]
2
3 x 1.5mm , Absicherung 10A
2
3 x 1.5mm , max. 2,5A / 230V / 500W
2
4 x 0.75mm , max. 0,15A / 230V
verbunden werden!
BUS
