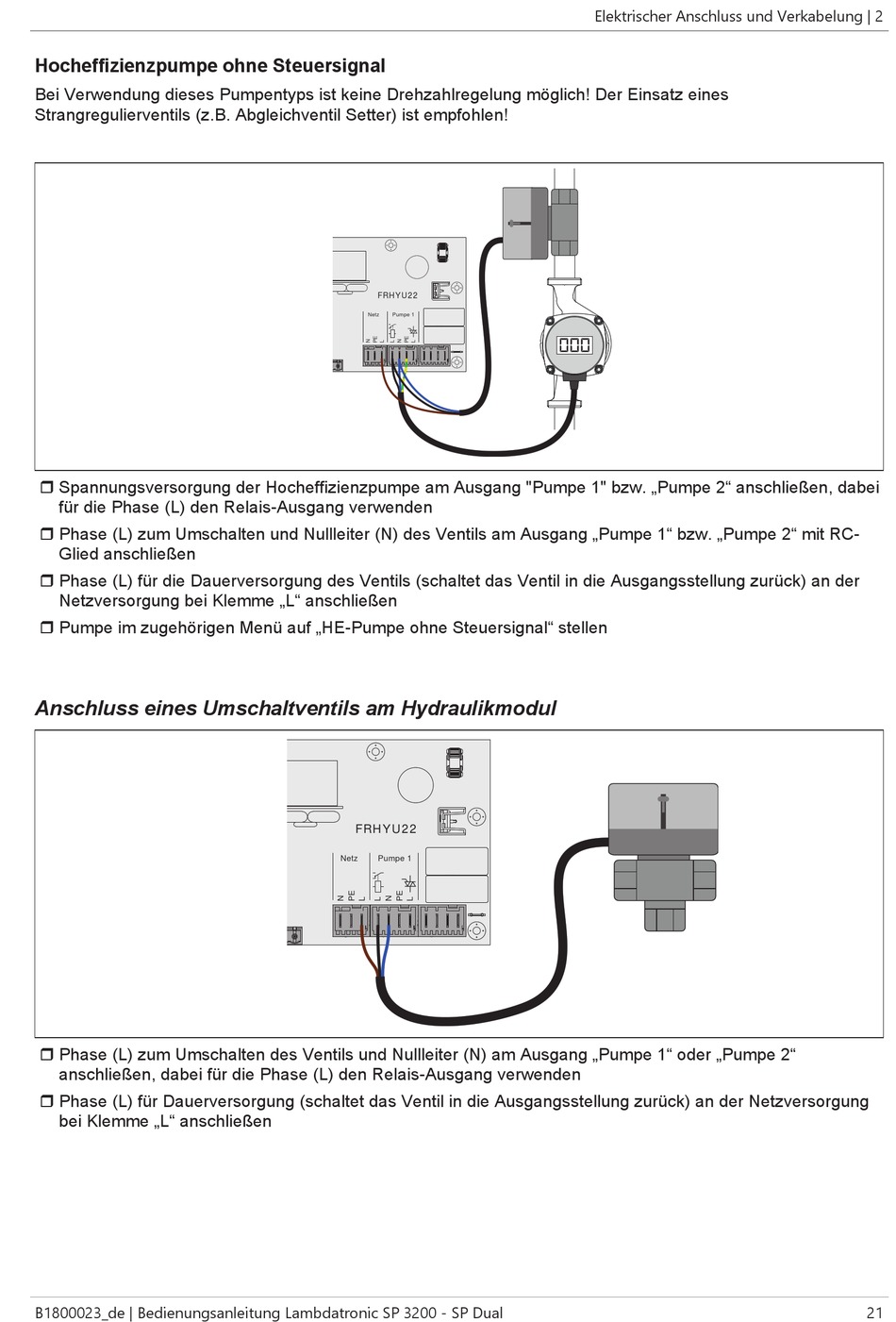

Hocheffizienzpumpe ohne Steuersignal
Bei Verwendung dieses Pumpentyps ist keine Drehzahlregelung möglich! Der Einsatz eines
Strangregulierventils (z.B. Abgleichventil Setter) ist empfohlen!
r Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" bzw. „Pumpe 2" anschließen, dabei
für die Phase (L) den Relais-Ausgang verwenden
r Phase (L) zum Umschalten und Nullleiter (N) des Ventils am Ausgang „Pumpe 1" bzw. „Pumpe 2" mit RC-
Glied anschließen
r Phase (L) für die Dauerversorgung des Ventils (schaltet das Ventil in die Ausgangsstellung zurück) an der
Netzversorgung bei Klemme „L" anschließen
r Pumpe im zugehörigen Menü auf „HE-Pumpe ohne Steuersignal" stellen

Anschluss eines Umschaltventils am Hydraulikmodul

r Phase (L) zum Umschalten des Ventils und Nullleiter (N) am Ausgang „Pumpe 1" oder „Pumpe 2"
anschließen, dabei für die Phase (L) den Relais-Ausgang verwenden
r Phase (L) für Dauerversorgung (schaltet das Ventil in die Ausgangsstellung zurück) an der Netzversorgung
bei Klemme „L" anschließen
