2 | Elektrischer Anschluss und Verkabelung

2.3 Bus-Verbindung

Sämtliche Bus-Module werden mit einer Bus-Leitung verbunden. Das verwendete Kabel muss der Spezifikation
des Typs LIYCY 2x2x0.5 entsprechen. Eine maximale Leitungslänge von 200 m ist zu beachten. Durch den
Einsatz des Fröling Busrepeaters kann die Leitungslänge erweitert werden.
Die Busmodule müssen in Reihe miteinander verbunden werden, wobei keine bestimmte Reihenfolge für
Modultypen und Adressen vorgegeben ist. Eine Stern- / Stichleitung ist nicht zulässig.

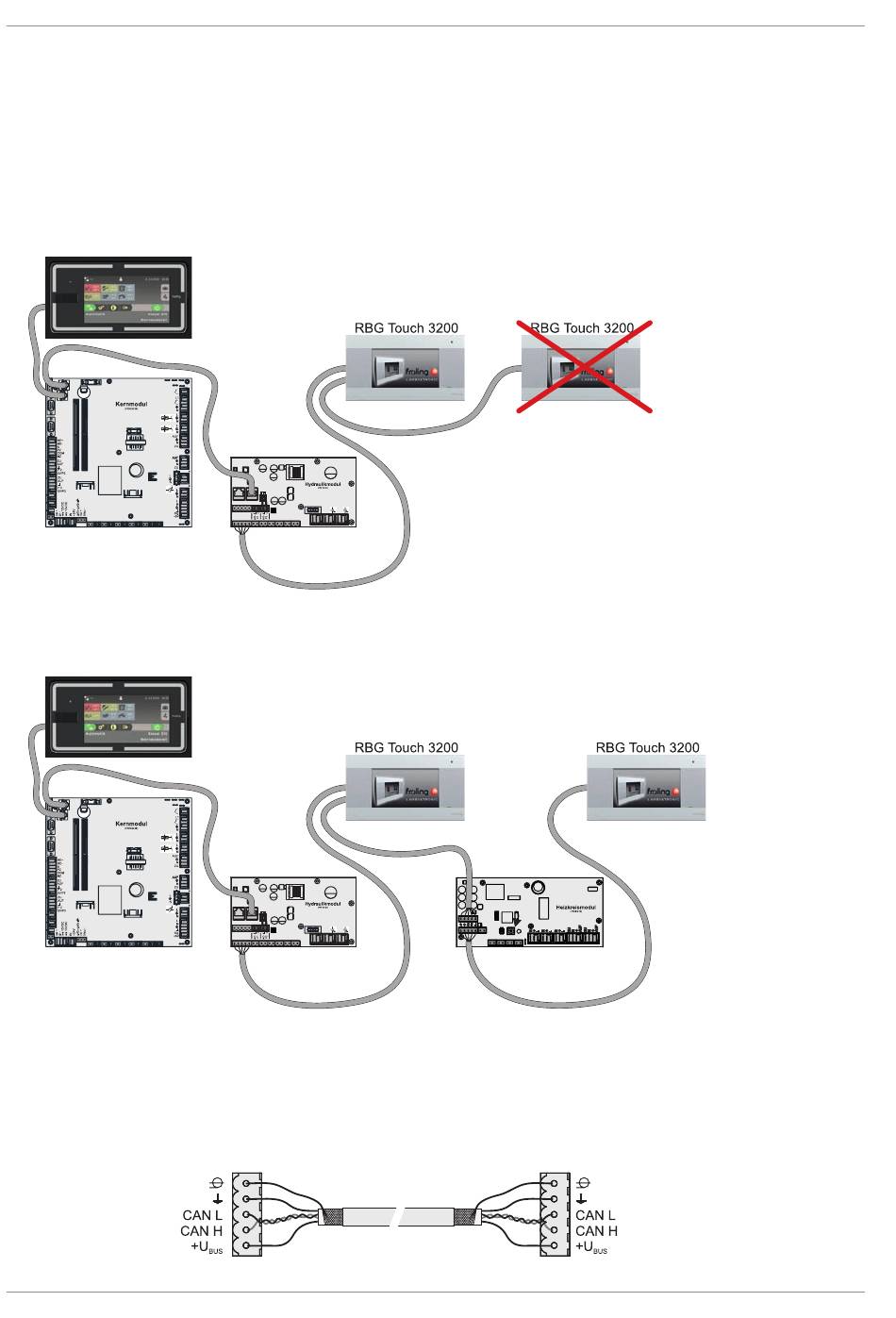

Da die Bedieneinheiten zusätzlich zur Datenübertragung auch mit Spannung versorgt werden, kann es je nach
Anzahl der Module und den vorhandenen Leitungslängen zu Problemen durch Spannungsabfälle kommen.
Für jedes Touch-Raumbediengerät ist ein spannungsversorgendes Modul (Heizkreismodul, Hydraulikmodul)
einzusetzen.
2.3.1 Bus-Kabel anschließen
Für die Bus-Verbindungen zwischen den einzelnen Modulen ist ein Kabel Typ LIYCY paarig 2x2x0.5 zu
verwenden. Der Anschluss an den 5-poligen Steckern ist lt. folgendem Schema durchzuführen:
Abschirmgeflecht
Weiß
Grün
Gelb
Braun
30 B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
Abschirmgeflecht
Weiß
Grün
Gelb
Braun
