Froling Lambdatronic SP 3200 Bedienungsanleitung Seite 11

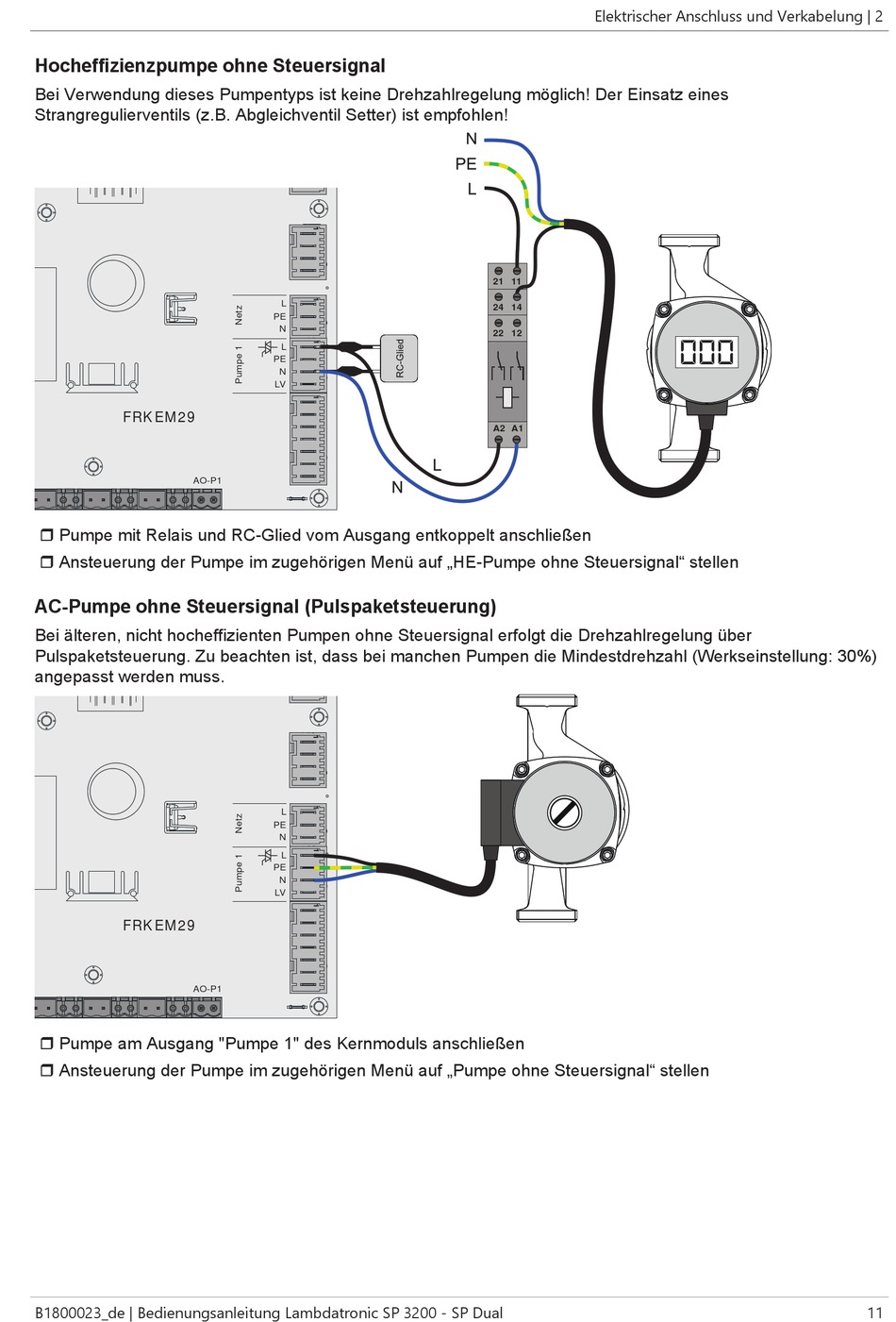

Hocheffizienzpumpe ohne Steuersignal
Bei Verwendung dieses Pumpentyps ist keine Drehzahlregelung möglich! Der Einsatz eines
Strangregulierventils (z.B. Abgleichventil Setter) ist empfohlen!
FRKEM29
AO-P1
r Pumpe mit Relais und RC-Glied vom Ausgang entkoppelt anschließen
r Ansteuerung der Pumpe im zugehörigen Menü auf „HE-Pumpe ohne Steuersignal" stellen
AC-Pumpe ohne Steuersignal (Pulspaketsteuerung)
Bei älteren, nicht hocheffizienten Pumpen ohne Steuersignal erfolgt die Drehzahlregelung über
Pulspaketsteuerung. Zu beachten ist, dass bei manchen Pumpen die Mindestdrehzahl (Werkseinstellung: 30%)
angepasst werden muss.
FRKEM29
AO-P1
r Pumpe am Ausgang "Pumpe 1" des Kernmoduls anschließen
r Ansteuerung der Pumpe im zugehörigen Menü auf „Pumpe ohne Steuersignal" stellen
B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
L
PE
N
L
PE
N
LV
L
PE
N
L
PE
N
LV
Elektrischer Anschluss und Verkabelung | 2
21 11
24 14
22 12
A2 A1
11
