Froling Lambdatronic SP 3200 Bedienungsanleitung Seite 27

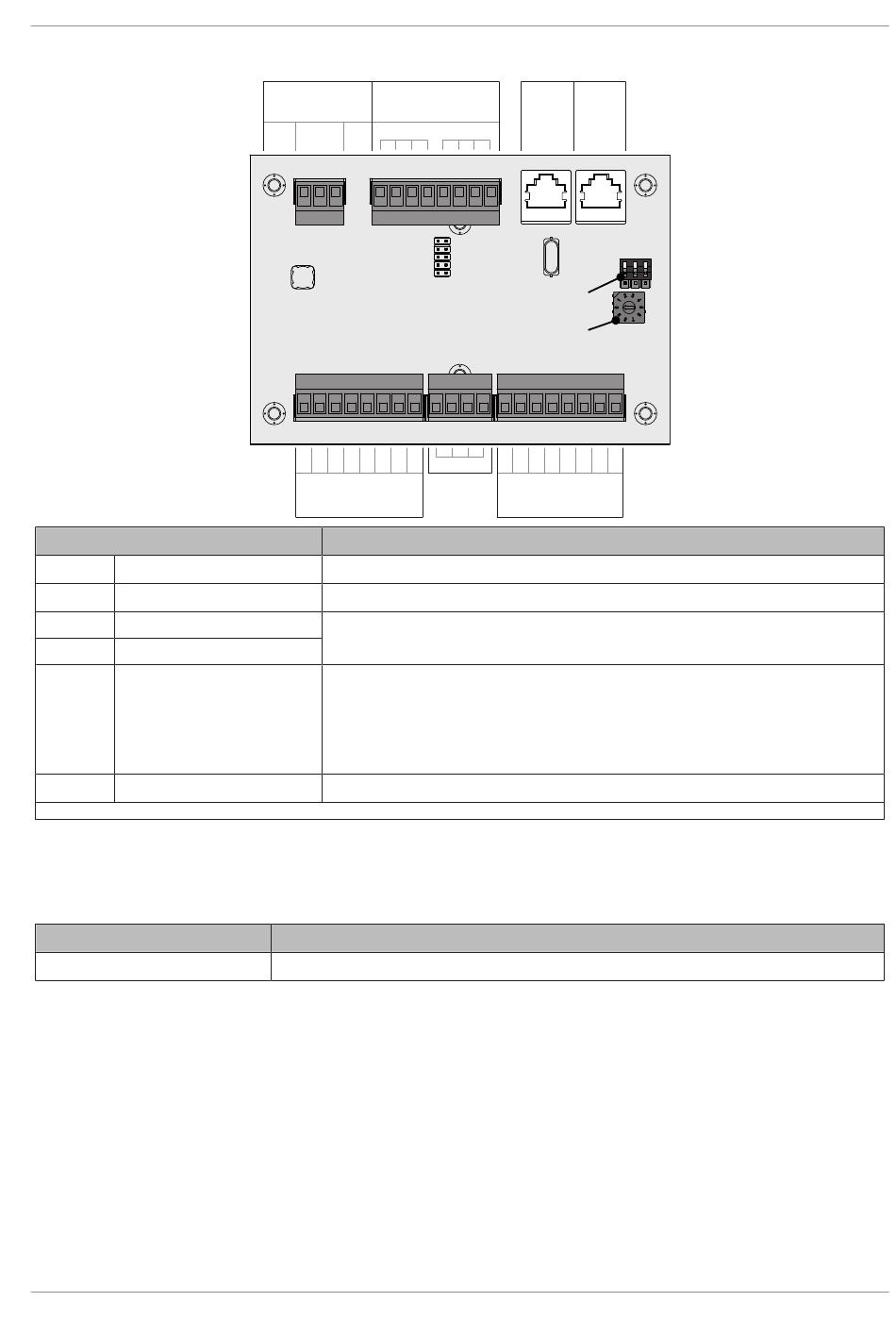

2.2.6 Analogmodul
Anschluss / Bezeichnung
AN-01 Eingänge 1 ... 8
AN-02 Ausgänge 1 ... 8
AN-03
AN-04
AN-05 Versorgung
AN-06 Thermoelement
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
HINWEIS! Die Ein- und Ausgänge sind vorkonfiguriert, daher ist die folgende Adressierung unbedingt
einzuhalten.
Standardbelegung – Analogmodul mit Adresse 0
Eingang
3
B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
AN-06
(Thermoelement)
- + S
Analogmodul
FRANA12
8 7 6 5 4 3 2
AN-01
(Eingänge)
Anschlusskabel
Anschlusskabel
Bus
CAT 5 Patchkabel grau RJ 45 SFTP 1:1 Belegung
Bus
24V-Spannungsversorgung des Moduls, Anschlusskabel
- Scheitholzkessel: 24V-Versorgung
- Pelletkessel und Kombikessel: Fallschacht, Klemme PM-12 oder PM-13 am
Pelletmodul
- Hackschnitzelkessel: Versorgung über 24V-Netzteil
Anschluss des Fühlers verwenden
Externe Leistungsvorgabe (0-10V)
AN-05 AN-04
(Versorgung) (Bus)
+24V GND
End-Jumper
Modul-Adresse
1 8 7 6 5 4 3 2 1
GND
AN-02
(Ausgänge)
1)
1 x 0,75 mm²
1)
1 x 0,75 mm²
Bezeichnung
Elektrischer Anschluss und Verkabelung | 2
AN-03
(Bus)
Hinweis
1)
2 x 1,0 mm²
27
