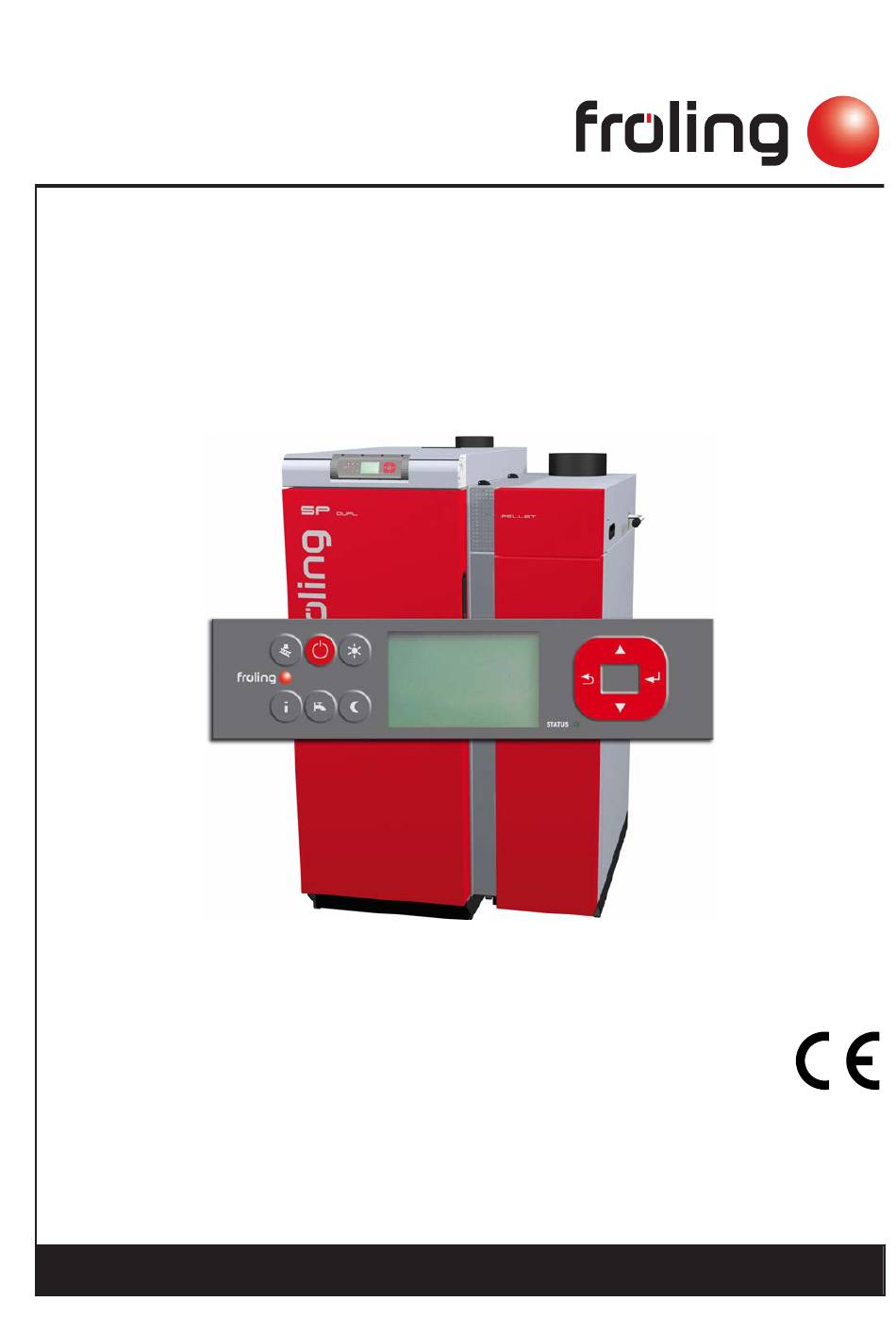

Servicehandbuch
Lambdatronic SP 3200
Version 50.04 - Build 05.11
Deutschsprachige Orignial-Bedienungsanleitung für Fachkraft!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B0750615_de | Ausgabe 07.09.2015
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Froling Lambdatronic SP 3200

Inhaltszusammenfassung für Froling Lambdatronic SP 3200

  • Seite 1 Servicehandbuch Lambdatronic SP 3200 Version 50.04 - Build 05.11 Deutschsprachige Orignial-Bedienungsanleitung für Fachkraft! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B0750615_de | Ausgabe 07.09.2015 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemein Über diese Anleitung Sicherheitshinweise Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2.1.1 Platinenansicht Anschlusshinweise 2.1.2 Netzanschluss 2.1.3 Abgasfühler anschließen 2.1.4 Heizkreispumpe 0 / Brenner-Relais 2.1.5 Fernversteller anschließen 2.1.6 Kesselfreigabe-Eingang 2.1.7 Anschluss einer Hocheffizienzpumpe am Kernmodul 2.1.8 Anschluss Universalsaugsystem - RS4 / RS8 Erweiterungsmodule 2.2.1 Heizkreismodul...
  • Seite 3 Netzpumpe - Zustand 4.8.2 Netzpumpe - Temperaturen 4.8.3 Netzpumpe - Service Kaskade 4.9.1 Kaskade - Zustand 4.9.2 Kaskade - Folgekessel 4.9.3 Kaskade - Temperaturen 4.9.4 Kaskade - Service 4.10 Differenz-Regler 4.10.1 Differenz-Regler - Zustand Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 4 Anlage - Sprache 4.13.10 Anlage - Aktuelles Datum 4.13.11 Anlage - Aktuelle Zeit 4.13.12 Anlage - Aktuelle Bedienebene 4.13.13 Anlage - Anlagenart PWM / 0 - 10V Einstellungen Menüstruktur Lambdatronic SP 3200 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...

  • Seite 5: Allgemein

    Sicherheitshinweise. Halten Sie diese in unmittelbarer Nähe zum Kessel verfügbar. Diese Bedienungsanleitung enthält wichtige Informationen über Bedienung, elektrischen Anschluss und Störungsbehebung der Regelung Lambdatronic SP 3200 . HINWEIS Die angeführten Werte in den Parameterlisten sind Beispieldarstellungen und dürfen nicht als Standardwerte verwendet werden! Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und...

  • Seite 6: Elektrischer Anschluss Und Verkabelung

    Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2 Elektrischer Anschluss und Verkabelung 2.1 Kernmodul und Anschlussmöglichkeiten 2.1.1 Platinenansicht Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...

  • Seite 7: Anschlusshinweise

    2 x 0.75mm Außenfühler (19) Anschlusskabel 2 x 0.75mm , ab 25m Kabellänge geschirmt Raumfühler 2/1 (20/21) Vorlauffühler 2/1 (22/23) Rücklauffühler RLF (24) Anschlusskabel 2 x 0.75mm Kesselfühler KF (25) PWM / 0-10V Pumpe 1 (26) Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 8: Netzanschluss

    Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten Anschluss Kabeldimension / Spezifikation / Hinweis Saugzug (27) Anschlusskabel 3 x 1.5mm , Spannungsversorgung Anschlusskabel 3 x 0.75mm , Auswertung der aktuellen Drehzahl Pumpe 1 am Kernmodul (28) Anschlusskabel 3 x 1.5mm , max. 1,5A / 280W / 230V Netz (29) Anschlusskabel 3 x 1.5mm...

  • Seite 9: Heizkreispumpe 0 / Brenner-Relais

    Der Anschluss „Heizkreispumpe 0“ kann je nach Systemeinstellung entweder für die Heizkreispumpe 0 oder als Brenner-Relais verwendet werden. Anschluss einer HKP 0 bis max. 2 Ampere: Anschluss einer HKP 0 bis max. 5 Ampere: Anschluss als Brenner-Relais: Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 10: Fernversteller Anschließen

    Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2.1.5 Fernversteller anschließen Im Fernversteller ist ein Raumfühler inkludiert, der die aktuelle Raumtemperatur an die Steuerung übermittelt. mit Raumeinfluss: ohne Raumeinfluss: Raumfühler FRA Raumfühler FRA NACHT NACHT Kernmodul S/P/H 3200 Kernmodul S/P/H 3200 RFFV RFFV RF 1/2...

  • Seite 11: Kesselfreigabe-Eingang

    ❒ Wird der Kessel durch den Parameter freigegeben bzw. gestartet, so wird mindestens bis in den Zustand „Heizen“ gesteuert, auch wenn in der Zwischenzeit das Signal nicht mehr aktiv sein sollte. Erst dann stellt der Kessel kontrolliert ab. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 12: Anschluss Einer Hocheffizienzpumpe Am Kernmodul

    Elektrischer Anschluss und Verkabelung Kernmodul und Anschlussmöglichkeiten 2.1.7 Anschluss einer Hocheffizienzpumpe am Kernmodul Verkabelung der Hocheffizienzpumpe gemäß folgendem Anschlussplan durchführen: Pumpe 1 (L) Pumpe 1 ( ) KERNMODUL Pumpe 1 (N) FRKEM25 PWM / 0-10V ( PWM / 0-10V ( ) ❒...

  • Seite 13: Anschluss Universalsaugsystem - Rs4 / Rs8

    ❒ Verbindungskabel (mind. 3 x 1 mm²) für die Signal- / Positionsansteuerung von den Ausgängen "Vorlauffühler VF2" und "Raumfühler RF2" am Kernmodul zum 3- poligen Stecker verlegen und wie oben abgebildet anklemmen Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 14: Erweiterungsmodule

    Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2.2 Erweiterungsmodule 2.2.1 Heizkreismodul Mit dem Kernmodul können standardmäßig zwei Heizkreise angesteuert werden. Um die Heizkreisansteuerung zu erweitern, muss mit den Heizkreismodul-Platinen erweitert werden. Die Erweiterung mit acht Heizkreismodulen (Adresse 0 bis 7) ist möglich, wobei hier die richtige Einstellung der Modul-Adresse beachtet werden muss. ⇨...

  • Seite 15: Hydraulikmodul

    , ab 25m Kabellänge geschirmt Netz (9) Anschlusskabel 3 x 1.5mm , Absicherung 10A Pumpe 1/2 (10/11) Anschlusskabel 3 x 1.5mm , max. 1,5A / 230V / 280W 1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 16: Anschluss Eines Umschaltventils

    Elektrischer Anschluss und Verkabelung Erweiterungsmodule Anschluss eines Umschaltventils Wird an einem drehzahlgeregelten Pumpenausgang ein Umschaltventil angeschlossen, so ist der Einsatz eines RC-Gliedes zwingend erforderlich. Zusätzlich muss beim verwendeten Pumpenausgang regelungsseitig die Mindestdrehzahl auf 100% gestellt werden. Anschlussbeispiel: Der Außenleiter L(bn) ist am Außenleiter der jeweiligen Netzversorgung des Moduls oder am Kernmodul, Ausgang HKP0/Brennerrelais am Pin „LV“...

  • Seite 17: Anschluss Einer Hocheffizienzpumpe Am Hydraulikmodul

    ❒ PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "AO-P1" bzw. "AO-P2" anschließen ➥ Dabei auf richtige Belegung (Polung) gemäß Anschlussplan der Pumpe achten! HINWEIS! Bei Einsatz einer Fröling-Pumpengruppe: ⇨ Siehe "Anschlusspläne nach Pumpentypen" [Seite 28] Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 18: Rücklaufmischermodul

    Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2.2.3 Rücklaufmischermodul Das Rücklaufmischermodul stellt den Anschluss für einen Rücklaufmischer zur Verfügung. Der zugehörige Fühler ist der Rücklauffühler am Kernmodul. Kommt dieses Modul zum Einsatz, so ist der Parameter „Rücklaufmischer mittels externen Mischermodul“ auf „JA“ zu setzen. ⇨...
  • Seite 19 Elektrischer Anschluss und Verkabelung Erweiterungsmodule Anschluss-Schema Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 20: Digitalmodul

    Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2.2.4 Digitalmodul Das Digitalmodul stellt zusätzlich digitale Ein- und Ausgänge zur Verfügung: Anschlusshinweise Anschluss Kabeldimension / Spezifikation / Hinweis 2 x Bus (1) CAT 5 Patchkabel grau RJ 45 SFTP 1:1 Belegung Ausgang 1 … 8 (2) Anschlusskabel 1 x 0,75 mm²...

  • Seite 21: Anschluss Pellets-Box Komfort

    ❒ Kontrolle anhand der Platinenbeschriftung durchfühern ➥ Die Stellmotoren (1) der Pellets-Box müssen auf Stellung „R“ geschaltet sein! Die Stellmotoren sind steckerfertig und werden an der Platine angeschlossen. Alle nötigen Steckklemmen sind im Lieferumfang der Pellets-Box enthalten! Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 22: Pelletmodul

    Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2.2.5 Pelletmodul Das Pelletmodul ist im Standard-Lieferumfang enthalten und stellt die Anschlüsse der Hardwarekomponenten für Pelletsförderung und Pelletsverbrennung zur Verfügung: Anschluss Kabeldimension / Spezifikation / Hinweis Zündung E1 (1) Anschlusskabel des jeweiligen Aggregates WOS-Antrieb M4 (2) Ascheschnecke M9 (3/4) Netz (5) Anschlusskabel...

  • Seite 23: Störmeldekontakt (Am Pelletsmodul)

    Schaltkontakte zur Verfügung („normal open“ und „normal closed“). Tritt eine Störung auf, werden beide Kontakte angesteuert, wobei „normal open“ als Schließer- Kontakt und „normal closed“ als Öffner-Kontakt ausgeführt sind. ❒ Maximale Belastung des Kontaktes: 1A Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 24: Pelletmodul-Erweiterung

    Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2.2.6 Pelletmodul-Erweiterung Mit dem Pelletmodul wird standardmäßig ein Saugaustragsystem angesteuert. Die Pelletmodul-Erweiterung wird benötigt, wenn Saugschneckensysteme oder andere Austragsysteme bzw. Anlagenkomponenten von Fremdherstellern eingesetzt werden. Versorgungsleitung und Kommunikationsleitung müssen mit dem Pelletmodul verbunden werden. Anschlusshinweis Anschluss Kabeldimension / Spezifikation / Hinweis Digi IN S8 (2)

  • Seite 25: Anschlusshinweise Für Pellet-Maulwurf

    Relais-Schaltkontakte anschließen und von den Klemmen "NO" zum Pellet- Maulwurf verkabeln 2.2.7 Bus-Kabel anschließen Für die Bus-Verbindungen zwischen den einzelnen Modulen ist ein Kabel Typ LIYCY paarig 2x2x0.5 zu verwenden. Der Anschluss an den 5-poligen Steckern ist lt. folgendem Schema durchzuführen: Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 26: Patchkabel An Bus-Stecker Anschließen

    Elektrischer Anschluss und Verkabelung Erweiterungsmodule 2.2.8 Patchkabel an Bus-Stecker anschließen Soll ein Patchkabel an einer RJ45-Buchse und an einem 5-poligen Stecker angeschlossen werden, so ist dies laut folgendem Anschlussschema durchzuführen: 2.2.9 End-Jumper setzen Um die einwandfreie Funktion des Bus-Systems zu gewährleisten, muss am letzten Modul der Jumper gesetzt werden.

  • Seite 27: Einstellen Der Modul-Adresse

    11 – 12 4.1 – 4.6 4.1 – 4.2 13 – 14 5.1 – 5.6 5.1 – 5.2 15 – 16 6.1 – 6.6 6.1 – 6.2 17 - 18 7.1 – 7.6 7.1 – 7.2 Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 28: Anschlusspläne Nach Pumpentypen

    Elektrischer Anschluss und Verkabelung Anschlusspläne nach Pumpentypen 2.3 Anschlusspläne nach Pumpentypen Je nach eingesetzter Pumpengruppe kommen in Summe drei verschieden Pumpentypen zum Einsatz: WILO Stratos Para WILO Stratos TEC WILO Yonos Para Abhängig vom Pumpentyp wird beim Anschluss zwischen 2-poligem Steuerkabel (WILO Stratos TEC, WILO Yonos Para) und 4-poligem Steuerkabel (WILO Stratos Para) unterschieden.

  • Seite 29: Bedienung

    Mischer und Umschaltventil, die einen Kurzschluss verursachen können 3.1.3 Kontrolle der Anlage ❒ Hauptsicherung für Kessel auf ausreichende Nennstromstärke prüfen (16A ) ➥ Wird ein Sicherungsautomat verwendet, so ist ein Typ mit C16A zu verwenden. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 30: Erstinbetriebnahme

    Bedienung Erstinbetriebnahme 3.2 Erstinbetriebnahme Nach dem Herstellen der Spannungsversorgung und Einschalten des Hauptschalters wird das Startlogo angezeigt und die Steuerung führt einen Systemcheck durch. Nach dem Systemcheck wird das Grundbild angezeigt. Das Grundbild wird standardmäßig angezeigt und informiert über die zwei wichtigsten Parameter, wobei die Anzeige individuell angepasst werden kann.

  • Seite 31: Anlagenart Einstellen

    P4 Pellet 8 – 25 P4 Pellet 32 - 105 Turbomatic 25 – 55 Turbomatic 70 – 100 T4 24 – 75 T4 90 – 150 TX 150 TX 200 – 250 Holzkessel F2 22/30 Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 32 NEIN Rücklaufmischer mittels externen Mischermodul NEIN Systemauswahl Hydrauliksystem 0 ANWÄHLEN Hydrauliksystem 1 Beschreibung siehe Broschüre Hydrauliksystem 2 „Energiesysteme Lambdatronic SP 3200“ Hydrauliksystem 3 Hydrauliksystem 4 Hydrauliksystem für S3 Kessel NICHT ANWÄHLEN Hydrauliksystem 12 ANWÄHLEN Hydrauliksystem 13 Beschreibung siehe Broschüre „Energiesysteme Lambdatronic SP 3200“...
  • Seite 33 Kessel Fernsteuerung Fernsteuerung des Kessels kann aktiviert werden NEIN ❒ Dieser Menüpunkt bzw. Parameter ist nur für Anlagen, welche mit einem Touch- Bediengerät ausgestattet sind und zusätzlich das Internetportal froeling-connect.com nutzen, relevant! Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 34: Vor Dem Ersten Anheizen

    Bedienung Erstinbetriebnahme 3.2.3 Vor dem ersten Anheizen ❒ Systemdruck der Heizungsanlage prüfen ❒ Prüfen, ob die Heizungsanlage komplett entlüftet ist ❒ Prüfen, ob die Sicherheitseinrichtungen vorhanden sind und deren Funktion gewährleistet ist ❒ Prüfen, ob eine ausreichende Be- und Entlüftung des Heizraums gewährleistet ist ❒...

  • Seite 35: Anlage Starten Bei Erstinbetriebnahme

    ❒ Sobald die ersten Pellets in die Brennkammer fallen, Parameter wieder auf AUS stellen ☞ Vorgang im Schauglas der Stokerschnecke beobachten ❒ Parameter „Rost – Antrieb“ auf ZURÜCK stellen ❒ Pellets aus der Aschelade unter dem Rost entfernen ❒ Parameter „Rost – Antrieb“ auf VOR stellen Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 36: Kessel Anheizen

    25 °C anzünden Abgas 26 °C Nach dem Schließen der Isoliertür wechselt der Kessel automatisch in den Zustand „Anheizen“. Die Lambdatronic SP 3200 steuert den Saugzug mit 100% an. Heizen 08:15 Bei Erreichen einer bestimmten Abgas-Minimaltemperatur oder nach Ablauf der Kessel 60 °C...

  • Seite 37: Betriebszustände

    Die Anlage wird mittels Kaminzug weiter belüftet. Der Einschub ist deaktiviert. Störung ACHTUNG – Eine Störung steht an! Störungsbehebung Betriebsbereit Die Kesselregelung steuert die angeschlossenen Heizungskomponenten. Der Kessel wartet auf eine Startanforderung vom Hydraulikumfeld. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 38: Kessel Starten

    Bedienung Kessel starten 3.5 Kessel starten 3.5.1 Automatikbetrieb ❒ Standby-Taste drücken ➥ In der Statuszeile wird das Uhrensymbol angezeigt ➥ Heizkreise und Brauchwasser werden nach den eingestellten Programmen und Zeiten gesteuert! ❒ Wird das Kriterium für den Start der Pelletseinheit erreicht, startet der Kessel und versucht das Durchladekriterium des Pufferspeichers zu erreichen (Parameter „Puffer durchgeladen, wenn Temperaturdiff.

  • Seite 39: Menü-Übersicht Und Parameter

    ▪ Party: Partybetrieb; die aktuelle bzw. nächste Absenkphase wird ignoriert ▪ Absenken: Absenkbetrieb; die Heizphasen werden ignoriert ▪ Auto: Automatikbetrieb; Heizphasen gemäß eingestellten Heizzeiten ▪ Aus: Ausgeschaltet; Heizkreis deaktiviert, nur Frostschutz! Außentemperatur 2°C Anzeige der aktuellen Außentemperatur. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 40: Heizen - Temperaturen

    Menü-Übersicht und Parameter Heizen 4.1.2 Heizen - Temperaturen Grundbild Heizen Heizkreis 1 Temperaturen Gewünschte Raumtemperatur während des Heizbetriebs 20°C Voraussetzung: Heizkreis in Verbindung mit einem Fernversteller Raumtemperatur, auf welche während der eingestellten Heizzeiten geregelt wird Gewünschte Raumtemperatur während des Absenkbetriebs 16°C Voraussetzung: Heizkreis in Verbindung mit einem Fernversteller Raumtemperatur, auf welche außerhalb der Heizzeiten geregelt wird...
  • Seite 41 Vorlauftemperatur zur Boilerladung begrenzt werden. Frostschutztemperatur 10°C Wenn die Raumtemperatur oder die Vorlauftemperatur kleiner als der eingestellte Wert ist, wird die Heizkrei‐ spumpe eingeschaltet und der Heizkreismischer regelt auf die eingestellte maximale Heizkreisvorlauftempera‐ tur. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 42: Heizen - Service

    Menü-Übersicht und Parameter Heizen 4.1.3 Heizen - Service Grundbild Heizen Heizkreis 1 Service Heizkreispumpe Dient zum Testen des Pumpenausgangs: ▪ A 0: Automatik, Aus; A 1: Automatik, Ein ▪ 1: Hand, Ein ▪ 0: Hand, Aus HK Mischer AUF Dient zum Testen des Mischerausgangs: ▪...
  • Seite 43 ▪ NEIN: Boiler 1 wird nicht über die Leitungen des Heizkreis 2 mit Wärme versorgt ▪ JA: Boiler 1 wird über die Leitungen des Heizkreis 2 versorgt und benötigt für die Zeitdauer der Boilerladung eine höhere Temperatur. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 44: Heizen - Aufheizprogramm

    Menü-Übersicht und Parameter Heizen 4.1.4 Heizen - Aufheizprogramm Aufheiz Grundbild Heizen Service Programm Aufheizprogramm aktiv NEIN ▪ NEIN: Aufheizprogramm deaktiviert, alle Heizkreise werden gemäß den eingestellten Heizzeiten betrieben. ▪ JA: Das eingestellte 30-tägige Aufheizprogramm startet. Nach den 30 Tagen wird der ausgewählte Heizkreis wieder gemäß...

  • Seite 45: Aufheizprogramme

    Aufheizprogramm 3: Aufheizprogramm 4: Aufheizprogramm 5: Aufheizprogramm 6 Aufheizprogramm 7: Die angeführten Aufheizprogramme sind unverbindliche Vorschläge. Wird das Aufheizprogramm zum Ausheizen eines Estrichs verwendet, muss Rücksprache mit dem Estrich- Hersteller bzw. Installateur gehalten werden! Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 46: Programm 8 Konfigurieren

    Menü-Übersicht und Parameter Heizen Programm 8 konfigurieren Aufheiz Programm 8 Grundbild Heizen Service Programm konfigurieren Vorlaufsolltemperatur am Tag 1 0°C Vorlaufsolltemperatur am Tag 2 0°C Vorlaufsolltemperatur am Tag 30 0°C Bei ausgewähltem „Aufheizprogramm 8“ kann mittels dieser Einsteller die Vorlaufsolltemperatur für jeden ein‐ zelnen Tag voreingestellt werden.

  • Seite 47: Heizen - Allgemeine Einstellungen

    ▪ JA: Am Fühleranschluss des Raumfühlers können Raumthermostate zur Regelung der Raumtemperatur angeschlossen werden. ▪ Kontakt des Raumthermostates geöffnet: Heizkreispumpe deaktiviert, Mischer wird geschlossen ▪ Kontakt des Raumthermostates geschlossen: Heizkreispumpe sowie Mischerregelung aktiv Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 48: Wasser

    Menü-Übersicht und Parameter Wasser 4.2 Wasser 4.2.1 Wasser - Zustand Grundbild Wasser Zustand Boilertemperatur oben 58°C Aktuelle Temperatur des Boilers. Der Boiler wird beheizt sobald das Zeitfenster für die Boilerladung erreicht ist und die aktuelle Temperatur des Boilers unter den Wert welcher mittels dem Parameter „Nachladen, wenn Boilertemperatur unter“...

  • Seite 49: Wasser - Temperaturen

    Anpassung der Kessel-Solltemperatur, um die gewünschte Boilertemperatur zu erreichen. Kessel-Solltemperatur = Gewünschte Boilertemperatur + Differenz Ist die aktuell errechnete Kessel-Solltemperatur höher als das Ergebnis aus obiger Berechnung, wird die Kes‐ sel-Solltemperatur beibehalten. (nur bei Systemen ohne Pufferspeicher) Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 50: Wasser - Service

    Menü-Übersicht und Parameter Wasser 4.2.3 Wasser - Service Grundbild Wasser Service Restwärmenutzung NEIN Voraussetzung: Hydrauliksystem 0 und Rücklaufanhebung mittels Mischer ▪ JA: Die restliche Energie in den Boiler abgeführt, der Parameter "Kesseltemperatur, ab der alle Pumpen laufen dürfen“ wird dabei ignoriert. Die Pumpe wird mit Minimaldrehzahl angesteuert, bis die Kesseltemperatur kleiner als die Boilertemperatur + 3°C ist.
  • Seite 51 Anpassung der Mindestdrehzahl an den Pumpentyp. (Betriebsart der Pumpe gemäß Pumpenhersteller einstel‐ len) Maximale Drehzahl der Boilerpumpe 100% Sollte systembedingt die maximale Drehzahl der Boilerladepumpe begrenzt werden, so kann dies durch Ver‐ ändern des Parameters eingestellt werden. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 52: Solar

    Menü-Übersicht und Parameter Solar 4.3 Solar 4.3.1 Solar - Zustand Grundbild Solar Zustand Kollektortemperatur 80°C Anzeige der aktuellen Temperatur am Solarkollektor. Solarfühler Puffer oben 67°C Anzeige der aktuellen Temperatur am Solarreferenzfühler im oberen Bereich des Pufferspeichers. Solarfühler Pufferunten 43°C Anzeige der aktuellen Temperatur am Solarreferenzfühler im unteren Bereich des Pufferspeichers. Kollektor Rücklauftemperatur 50°C Voraussetzung: Hydrauliksystem 12 oder Hydrauliksystem 13...
  • Seite 53 ▪ P: Aktuelle Leistung welche vom Solarkollektor erzeugt wird ▪ DFL: Aktueller Durchfluss des Solarkollektors ▪ Heute: Wärmemenge die am aktuellen Tag von der Solaranlage erzeugt wurde ▪ Gesamt: Wärmemenge die seit dem Aktivieren der Solaranlage erzeugt wurde Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 54: Solar - Temperaturen

    Menü-Übersicht und Parameter Solar 4.3.2 Solar - Temperaturen Grundbild Solar Temperaturen Boiler-Solltemperatur bei Solarladung 75°C Bis zu dieser Temperatur wird der Boiler durch Solarladung aufgeheizt. Ist die Solaranlage mit einem Um‐ schaltventil zum Wechseln zwischen Boiler- bzw. Puffer-Solarregister ausgestattet, so ist dieser Parameter für das Umschalten zwischen diesen beiden Solarregistern verantwortlich.
  • Seite 55 Kollektorrücklauf – Pufferunten Differenz 20°C Die Temperatur am Referenzfühler im Pufferspeicher unten plus dem eingestellten Wert ergibt die Wunsch‐ temperatur des Kollektorrücklaufes. HINWEIS! Dieser Parameter wird nur bei eingestelltem Hydrauliksystem 12 bzw. 13 angezeigt. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 56: Solar - Service

    Menü-Übersicht und Parameter Solar 4.3.3 Solar - Service Grundbild Solar Service Solar System ▪ 1: Die Solaranlage versorgt nur den Boiler ▪ 2: Die Solaranlage versorgt nur den Pufferspeicher ▪ 3: Die Solaranlage wird mit einem Umschaltventil erweitert und dient zur Versorgung von zwei verschiedenen Wärmesenken.
  • Seite 57 Welche Pumpe wird für das Solarumschaltventil verwendet Pumpenausgang, an welchem das Solar-Umschaltventil angeschlossen wurde. Welche Pumpe wird für Puffer – Wärmetauscher verwendet Voraussetzung: Hydrauliksystem 12 oder Hydrauliksystem 13 Pumpenausgang, an welchem die Pumpe zwischen Solar-Wärmetauscher und Pufferspeicher angeschlossen wurde. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 58 Menü-Übersicht und Parameter Solar PWM Einstellung der Puffer – Wärmetauscher Pumpe Normale Pumpe Voraussetzung: Hydrauliksystem 12 oder Hydrauliksystem 13 Definition des Steuersignals der eingesetzten Pumpentype. ⇨ Siehe "PWM / 0 - 10V Einstellungen" [Seite 134] Welche Pumpe wird für Boiler – Wärmetauscher verwendet Voraussetzung: Hydrauliksystem 12 Pumpenausgang, an welchem die Pumpe zwischen Solar-Wärmetauscher und Boiler angeschlossen wurde.
  • Seite 59 Voraussetzung: Hydrauliksystem 12 oder Hydrauliksystem 13 Anpassung der Mindestdrehzahl an den Pumpentyp. (Betriebsart der Pumpe gemäß Pumpenhersteller einstel‐ len) Dieser Parameter gilt für die Pumpe zwischen Solar-Wärmetauscher und Pufferspeicher sowie für die Pumpe zwischen Solar-Wärmetauscher und Boiler (falls vorhanden). Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 60: Solar - Wärmemengenzähler

    Menü-Übersicht und Parameter Solar 4.3.4 Solar - Wärmemengenzähler Grundbild Solar Solar WMZ VL: 80°C / RL: 50°C P: 0.0 kW / DFL: 0 Heute: 0 kWh Gesamt: 0 kWh ▪ VL: Aktuelle Kollektor-Vorlauftemperatur ▪ RL: Aktuelle Kollektor-Rücklauftemperatur ▪ P: Aktuelle Leistung welche vom Solarkollektor erzeugt wird ▪...
  • Seite 61 Fühlereingang, an welchem der Fühler für den Kollektorrücklauf angeschlossen wurde. Welcher Fühler wird für den Kollektorvorlauf verwendet Fühlereingang, an welchem der Fühler für den Kollektorvorlauf angeschlossen wurde. Wird ein externer Durchflusszähler verwendet NEIN ▪ JA: Ein externer Volumenimpulsgeber ist in Verwendung. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 62: Puffer

    Menü-Übersicht und Parameter Puffer 4.4 Puffer 4.4.1 Puffer - Zustand Grundbild Puffer Puffer 01 Zustand Puffertemperatur oben 67°C Anzeige der aktuellen Temperatur im oberen Bereich des Pufferspeichers. Puffertemperatur Fühler 2 58°C Voraussetzung: Masterkessel im Kaskadenverbund oder Hydrauliksystem 4 oder Brennstoffmengenberech‐ nung Anzeige der aktuellen Temperatur im oberen Bereich des Pufferspeichers.

  • Seite 63: Puffer - Temperaturen

    Übersteigt der Ladezustand des Pufferspeichers den eingestellten Wert, stellt die Kesselanlage geregelt ab. Puffer durchgeladen, wenn Temperaturdiff. zwischen Kesselsoll und Pufferunten 10°C Ab dieser Differenz zwischen der eingestellten Kessel-Solltemperatur und der aktuellen Temperatur im unteren Bereich des Pufferspeichers wird die Pufferladung gestoppt. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 64 Menü-Übersicht und Parameter Puffer Puffer – Puffer Differenz 2°C Voraussetzung: Variante 3 Differenz, welche zur Beladung eines Pufferspeichers in einem z.B.: nebenstehenden Objekt gegeben sein muss. Ist diese Differenz nicht erreicht, stoppt die Pufferladung. Pufferoben Temp wenn das Anfahrentl. Ventil auf Pufferunten schaltet 65°C Bei Überschreiten der eingestellten Temperatur am oberen Fühler im Pufferspeicher schaltet das Anfahrent‐...

  • Seite 65: Puffer - Service

    Liegt keine Anforderung seitens der Heizkreise und Boiler vor, wird die Kesselanlage nach Ablauf der einge‐ stellten Zeit gestoppt. HINWEIS! Parameter nur bei aktivem Parameter „Pufferanforderung nach Systemumfeld steuern“ relevant. Welcher Fühler wird für den Puffer oben verwendet Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 66 Menü-Übersicht und Parameter Puffer Fühlereingang, an welchem der Fühler im oberen Bereich des Pufferspeichers angeschlossen wurde. Welcher Fühler wird für den Puffer Fühler 2 verwendet Fühlereingang, an welchem der Fühler im oberen Bereich des Pufferspeichers angeschlossen wurde. Welcher Fühler wird für den Puffer Fühler 3 verwendet Fühlereingang, an welchem der Fühler im unteren Bereich des Pufferspeichers angeschlossen wurde.
  • Seite 67 Der Pumpenausgang bleibt solange aktiv, bis die Kesselregelung in einen Betriebszu‐ stand im Scheitholzbetrieb wechselt. Ausgang für das Puffer Zonenventil invertieren NEIN ▪ JA: Schaltet das Ventil falsch, kann mit diesem Parameter die Ansteuerung geändert werden. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 68: Kessel

    Menü-Übersicht und Parameter Kessel 4.5 Kessel 4.5.1 Kessel - Zustand Grundbild Kessel Zustand Kesseltemperatur 25°C Anzeige der aktuellen Kesseltemperatur. Abgastemperatur 28°C Anzeige der aktuellen Abgastemperatur. Abgas-Solltemperatur 38°C Anzeige der errechneten Abgas-Solltemperatur. Kesselstellgröße 100% Anzeige des Signals für den Verbrennungsregler. Saugzug – Ansteuerung Anzeige der aktuellen Ansteuerung des Saugzuggebläses.
  • Seite 69 Errechnete Kesselsolltemperatur 80°C Anzeige der aktuell errechneten Kessel-Solltemperatur abhängig vom eingestellten Hydrauliksystem. Fühler 1 30°C Anzeige der aktuellen Temperatur am Fühler 1. Rücklauffühler 28°C Voraussetzung: Rücklaufanhebung mittels Mischer Anzeige der aktuellen Temperatur am Kessel-Rücklauf. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 70: Kessel - Temperaturen

    Menü-Übersicht und Parameter Kessel 4.5.2 Kessel - Temperaturen Grundbild Kessel Temperaturen Kessel-Solltemperatur 80°C Die Kesseltemperatur wird auf diesen Wert geregelt. Einstellbereich 60 – 90°C Abstellen wenn aktuelle Kesseltemperatur höher als Kesselsolltemperatur + 5°C Bei Überschreiten der eingestellten Kessel-Solltemperatur um diesen Wert wechselt der Kessel in den Zustand „Feuererhaltung“.
  • Seite 71 Temperaturanstieg am Fühler 1 binnen 5 min während des Anheizens 5°C Steigt während des Betriebszustandes „Anheizen“ die Temperatur am Fühler 1 nicht mindestens um den ein‐ gestellten Wert, so wird der Startvorgang unterbrochen und eine Fehlermeldung am Display angezeigt. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 72: Kessel - Service

    Menü-Übersicht und Parameter Kessel 4.5.3 Kessel - Service Grundbild Kessel Service Gleitender Betrieb aktiv NEIN ▪ NEIN: Die Kesseltemperatur wird auf die eingestellte Kessel-Solltemperatur geregelt. In Verbindung mit einem Pufferspeicher ist dieser Parameter auf „NEIN“ zu stellen. ▪ JA: Die Kesseltemperatur wird nach dem errechneten Vorlaufwert für Heizkreis/Boiler geregelt. Laufzeit des Mischers 240 s Voraussetzung: Rücklaufanhebung mittels Mischer...

  • Seite 73: Kessel - Allgemeine Einstellungen

    Dieser Parameter gibt an, in welchen Abständen diese Aufzeichnung erfolgt. Warnungen mittels Störmelderelais ausgeben NEIN ▪ NEIN: Bei einem „Fehler“ oder „Alarm“ schaltet der Störmeldekontakt. ▪ JA: Zusätzlich zu einem „Fehler“ oder „Alarm“ schaltet der Störmeldekontakt auch wenn eine „Warnung“ am Kessel ansteht. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 74 Menü-Übersicht und Parameter Kessel Bei ASCII Datenausgabe auf COM2 einen Zeilenumbruch senden NEIN ▪ NEIN: Wird ein neuer Datensatz ausgegeben, so wird dieser an den Vorhergehenden angereiht. ▪ JA: Zwischen den einzelnen Datensätzen wird zur besseren Veranschaulichung ein Zeilenumbruch gesendet. Stunden seit letzter Wartung auf 0 setzen NEIN ▪...

  • Seite 75: Allgemeine Einstellungen - Modbus Einstellungen

    ▪ NEIN: Die COM 2 Schnittstelle sendet jede Sekunde die wichtigsten Kesselwerte. ▪ JA: Die COM 2 Schnittstelle kann zur Verbindung mit einem MODBUS verwendet werden (RTU/ASCII) MODBUS Adresse MODBUS-Protokoll (1 – RTU / 2 – ASCII) MODBUS-Protokoll 2014 verwenden? NEIN Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 76: Kessel

    Menü-Übersicht und Parameter Kessel 2 4.6 Kessel 2 4.6.1 Kessel 2 - Zustand Grundbild Kessel 2 Zustand Temperatur des Zweitkessel 28°C Anzeige der aktuellen Kesseltemperatur des Zweitkessels. Zustand des Brennerrelais Zeigt den aktuellen Status des Brennerrelais: ▪ 0: Zweitkessel nicht aktiv ▪...

  • Seite 77: Kessel 2 - Temperaturen

    Zweitkessel“ eingestellt ist, schaltet das Umschaltventil erst nach Ablauf der eingestellten Zeit‐ dauer um. Abschöpftemperatur des Zweitkessel 95°C Voraussetzung: Hydrauliksystem 3 in Verbindung mit einem manuell beschickten Zweitkessel Übersteigt der Zweitkessel den eingestellten Wert, schaltet das Umschaltventil um und schöpft den Kessel ab. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 78: Kessel 2 - Service

    Menü-Übersicht und Parameter Kessel 2 4.6.3 Kessel 2 - Service Grundbild Kessel 2 Service Zweitkessel gleitend auf Sollwert steuern NEIN ▪ NEIN: Der Zweitkessel wird mit der am Zweitkesselthermostat eingestellten Kesseltemperatur betrieben. ▪ JA: Die Kesseltemperatur des Zweitkessel wird auf die von den Heizkreisen oder Boiler geforderte Solltemperatur geregelt.

  • Seite 79: Pellets

    Automatische Pelletsaustragung deaktivieren NEIN ▪ NEIN: Das Pellets-Austragsystem wird gemäß den eingestellten Zeiten betrieben. ▪ JA: Sind keine Pellets mehr im Lagerraum vorhanden, kann mit diesem Parameter das Austragsystem deaktiviert und mit Scheitholz geheizt werden. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 80: Pellets - Zeiten

    Menü-Übersicht und Parameter Pellets 4.7.2 Pellets - Zeiten Grundbild Pellets Zeiten Start der 1. Pelletsbefüllung 09:00 Erster Startpunkt für einen Befüllvorgang. Ein Befüllvorgang wird nur dann durchgeführt, wenn der Füllstand im Pelletsbehälter unter 85% ist. Start der 2. Pelletsbefüllung 15:00 Zweiter Startpunkt für einen Befüllvorgang.

  • Seite 81: Pellets - Service

    Voraussetzung: Austragung Universalabsaugung mit automatischer Umschaltung Bevor auf die nächste Sonde gewechselt wird, wird jene Sonde an welcher zuletzt angesaugt wurde für die eingestellte Zeitdauer rückgespült. HINWEIS! Bei Austragung „3-fach Umschaltung“ ist dieser Parameter nicht in Verwendung! Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 82: Pellets - Verbrauch

    Menü-Übersicht und Parameter Pellets 4.7.4 Pellets - Verbrauch Grundbild Pellets Verbrauch Resetierbarer t-Zähler Anzeige der verbrauchten Pelletsmenge in Tonnen seit Beginn der Zählung oder seit dem letzten Zähler-Re‐ set. Resetierbarer kg-Zähler Anzeige der verbrauchten Pelletsmenge in Kilogramm seit Beginn der Zählung oder seit dem letzten Zähler- Reset.

  • Seite 83: Netzpumpe

    Voraussetzung: Variante 2 oder Variante 3 und Zubringerpumpe für Verteiler 2 vorhanden Anzeige der aktuellen Rücklauftemperatur vom Verteiler 2. Drehzahl Zubringer 2 Voraussetzung: Variante 2 oder Variante 3 und Zubringerpumpe für Verteiler 2 vorhanden Anzeige der aktuellen Drehzahl der Zubringerpumpe 2. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 84 Menü-Übersicht und Parameter Netzpumpe Rücklauf Temperatur Verteiler 2 40°C Voraussetzung: Variante 2 oder Variante 3 und Zubringerpumpe für Verteiler 3 vorhanden Anzeige der aktuellen Rücklauftemperatur vom Verteiler 3. Drehzahl Zubringer 2 Voraussetzung: Variante 2 oder Variante 3 und Zubringerpumpe für Verteiler 3 vorhanden Anzeige der aktuellen Drehzahl der Zubringerpumpe 3.

  • Seite 85: Netzpumpe - Temperaturen

    Voraussetzung: Variante 2 oder Variante 3 und Zubringerpumpe für Verteiler 4 vorhanden Auf den hier eingestellten Wert wird die Rücklauftemperatur vom Verteiler 4 geregelt. Erreicht die Rücklauf‐ temperatur vom Verteiler 4 den eingestellten Wert, so wird die Zubringerpumpe für Verteiler 4 mit minimaler Drehzahl angesteuert. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 86: Netzpumpe - Service

    Menü-Übersicht und Parameter Netzpumpe 4.8.3 Netzpumpe - Service Netz Grundbild Service Pumpe Netzpumpe nur nach Pufferanforderung einschalten (Variante 3 / 4) NEIN Voraussetzung: Variante 3 oder Variante 4 ▪ NEIN: Die Netzpumpe wird aktiviert, sobald ein Verbraucher im Hydraulikumfeld Wärme benötigt. ▪...
  • Seite 87 ändern des Parameters eingestellt werden. Welcher Fühler wird für den Verteiler 3 Rücklauf verwendet Voraussetzung: Variante 2 oder Variante 3 und Zubringerpumpe für Verteiler 3 vorhanden Fühlereingang, an welchem der Fühler für den Verteiler 3 Rücklauf angeschlossen wurde. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 88 Menü-Übersicht und Parameter Netzpumpe Welche Pumpe wird für den Verteiler 3 verwendet Voraussetzung: Variante 2 oder Variante 3 und Zubringerpumpe für Verteiler 3 vorhanden Pumpenausgang, an welchem die Pumpe für den Verteiler 3 angeschlossen wurde. PWM Einstellung der Zubringerpumpe 3 Normale Pumpe Voraussetzung: Variante 2 oder Variante 3 und Zubringerpumpe für Verteiler 3 vorhanden...

  • Seite 89: Kaskade

    Anzeige, ob der Folgekessel betriebsbereit ist. Folgekessel ist im Heizen Anzeige, ob sich der Folgekessel im Betriebszustand „Heizen“ befindet. Folgekessel Stellgröße 100% Anzeige des Signals für den Verbrennungsregler. Drehzahl Kesselladepumpe Anzeige der aktuellen Drehzahl der Kesselladepumpe. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 90: Kaskade - Temperaturen

    Menü-Übersicht und Parameter Kaskade 4.9.3 Kaskade - Temperaturen Grundbild Kaskade Temperaturen Pufferladezustand ist 100% bei Kesselsoll – Parameter 4°C Der Pufferladezustand beträgt 100%, wenn die Durchschnittstemperatur des Pufferspeichers um den einge‐ stellten Wert niedriger ist als die eingestellte Kessel-Solltemperatur. Dieser Parameter definiert den Endpunkt der Ladekurve des Pufferspeichers.
  • Seite 91 Gesamtleistung der Kaskade reduzieren bevor der Puffer durchgeladen ist Wenn der Pufferladezustand den Wert, welcher unter „Startpunkt 1 bei Pufferladezustand“ eingestellt ist, über‐ schreitet, wird die Kesselstellgröße der Kessel, die noch aktiv sind, mittels der Kesselladepumpe reduziert. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 92: Kaskade - Service

    Menü-Übersicht und Parameter Kaskade 4.9.4 Kaskade - Service Grundbild Kaskade Service Über die Kesselprioritäten wird die Reihenfolge festgelegt, nach welcher die Kessel gestartet werden. Bei Kes‐ sel mit gleicher Priorität startet immer der Kessel mit der aktuell geringsten Betriebsstundenanzahl. Bei dieser Einstellung wird immer der Masterkessel zuerst starten, da dieser die höchste Priorität hat, anschlie‐ ßend starten die Kessel in numerischer Reihenfolge.

  • Seite 93: Differenz-Regler

    Anzeige der aktuellen Temperatur der Wärmequelle des Differenzreglers (z.B.: Kachelofen mit Wasserta‐ sche, ...) Temperatur der Wärmesenke 40°C Anzeige der aktuelle Temperatur der Wärmesenke des Differenzreglers (z.B.: Schichtspeicher, …) Drehzahl der Pumpe Gibt die aktuelle Drehzahl der Pumpe des Differenzreglers an. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 94: Differenz-Regler - Temperaturen

    Menü-Übersicht und Parameter Differenz-Regler 4.10.2 Differenz-Regler - Temperaturen Diff- Grundbild Temperaturen Regler Einschaltdifferenz 10°C Temperaturdifferenz zwischen Wärmequelle und Wärmesenke, welche zum Aktivieren der Pumpe des Diffe‐ renzreglers erreicht sein muss. Ausschaltdifferenz 5°C Sinkt die Temperaturdifferenz zwischen Wärmequelle und Wärmesenke unter diesen Wert, wird die Pumpe des Differenzreglers deaktiviert.

  • Seite 95: Differenz-Regler - Service

    Fühlereingang, an welchem der Fühler der Wärmesenke angeschlossen wurde. Fühlerüberwachung ▪ JA: Treten Temperaturen um den Gefrierpunkt auf, so werden Fehlermeldungen am Display angezeigt. ▪ NEIN: Die Fehlermeldungen der Fühler des Differenzreglers werden unterdrückt. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 96: Zirkulationspumpe

    Menü-Übersicht und Parameter Zirkulationspumpe 4.11 Zirkulationspumpe 4.11.1 Zirkulationspumpe - Zustand Zirku. Grundbild Zustand Pumpe Rücklauftemperatur an der Zirkulations Leitung 45°C Anzeige der aktuellen Temperatur am Rücklauffühler der Zirkulationsleitung. HINWEIS! Wenn der Parameter „Ist der Rücklauffühler vorhanden“ auf „NEIN“ gesetzt ist, wird permanent 0°C angezeigt! Strömungsschalter an der Brauchwasser Leitung ▪...

  • Seite 97: Zirkulationspumpe - Temperaturen

    HINWEIS! Parameter nur bei Verwendung eines Rücklauffühlers an der Zirkulationsleitung relevant! Nachlauf der Zirkulations Pumpe 300s Erkennt der Strömungsschalter keine Strömung mehr, bleibt die Zirkulationspumpe noch für die eingestellte aktiviert. HINWEIS! Parameter nur bei Verwendung eines Strömungsschalters relevant! Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 98: Zirkulationspumpe - Service

    Menü-Übersicht und Parameter Zirkulationspumpe 4.11.3 Zirkulationspumpe - Service Zirku. Grundbild Service Pumpe Welcher Fühler wird für den Zirkulations Rücklauf verwendet Fühlereingang an welchem der Fühler an der Rücklaufleitung der Zirkulation angeschlossen wurde. Welcher Fühler wird für den Strömungsschalter verwendet Fühlereingang an welchem der Strömungsschalter angeschlossen wurde. Welche Pumpe wird für die Zirkulation verwendet Pumpenausgang an welchem die Zirkulationspumpe angeschlossen wurde.

  • Seite 99: Hand

    ▪ EIN: Der Absperrschieber des Pelletsbehälters wird geöffnet, anschließend wird der Behälter so lange mit Pellets befüllt, bis der Schaltpunkt des Füllstandsensors erreicht wird. Ist der Behälter voll, wird der Wert „Füllstand im Pelletsbehälter“ auf 100% gesetzt. Rost – Antrieb ▪ VOR: Rost schließen ▪ ZURÜCK: Rost öffnen Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 100: Hand - Digitale Ausgänge

    Menü-Übersicht und Parameter Hand 4.12.2 Hand - Digitale Ausgänge Digitale Grundbild Hand Ausgänge Die angezeigten Parameter sind abhängig von der Kesselkonfiguration! ▪ A 0: Automatik, Aus; A 1: Automatik, Ein ▪ 1: Hand, Ein ▪ 0: Hand, Aus HK1 Mischer AUF HK1 Mischer ZU RL Mischermodul Mischer AUF RL Mischermodul Mischer ZU...
  • Seite 101 Menü-Übersicht und Parameter Hand Raumluftklappe Heizung Strömungssensor Sauger Absperrschieber ZU Sauger Absperrschieber AUF PM Sauger Sicherheitsabschaltung PM reserve OUT 2 Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 102: Hand - Analoge Ausgänge

    Menü-Übersicht und Parameter Hand 4.12.3 Hand - Analoge Ausgänge Analoge Grundbild Hand Ausgänge Die angezeigten Parameter sind abhängig von der Kesselkonfiguration! ▪ A 0: Automatik, Aus; A 1-100%: Automatik, mit %-Wert EIN ▪ 1-100%: Hand, mit %-Wert Ein ▪ 0%: Hand, Aus Primärluft Istwert: 20% A 18%...
  • Seite 103 A 0% Pumpe 4.1 A 0% Pumpe 4.2 A 0% Pumpe 5.1 A 0% Pumpe 5.2 A 0% Pumpe 6.1 A 0% Pumpe 6.2 A 0% Pumpe 7.1 A 0% Pumpe 7.2 A 0% Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 104: Hand - Digitale Eingänge

    Menü-Übersicht und Parameter Hand 4.12.4 Hand - Digitale Eingänge Digitale Grundbild Hand Ausgänge Die angezeigten Parameter sind abhängig von der Kesselkonfiguration! ▪ A 0: Automatik, Aus; A 1: Automatik, Ein ▪ 1: Hand, Ein ▪ 0: Hand, Aus Türkontaktschalter STB Eingang NOT-AUS Eingang Kesselfreigabe Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...

  • Seite 105: Anlage

    Temperaturwert, welchen der Rücklauf zum Kessel mindestens haben muss. Temperatur in der STB Hülse ab der alle Pumpen laufen 80°C Erreicht die aktuelle Temperatur am Sicherheitstemperaturbegrenzer diesen Wert, wird die Pufferladepumpe bzw. werden die Heizkreis- und Boilerladepumpen aktiviert. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 106 Menü-Übersicht und Parameter Anlage Notabschöpfung ab STB Fühlertemperatur starten Übersteigt die aktuelle Temperatur am Sicherheitstemperaturbegrenzer diesen Wert, werden zur Kühlung des Kessels zusätzlich die Heizkreis- und Boilerladepumpen sowie die Pufferladepumpe aktiviert. Heizkreisüberhöhung bei gleitendem Betrieb 2°C Voraussetzung: Gleitender Betrieb aktiv bzw. Kesselanlage im Kaskadenverbund Die Kessel-Solltemperatur im Heizbetrieb wird gegenüber der erforderlichen Vorlauftemperatur um diesen Wert erhöht.

  • Seite 107: Einstellen - Abgas

    Wechselt die Kesselregelung in den Betriebszustand „Vorwärmen“ wird der aktuelle Wert der Abgastemperatur gespeichert. Steigt die Abgastemperatur während des Betriebszustandes „Vorwärmen“ oder „Zünden“ um den hier eingestellten Wert, so wechselt die Kesselregelung in den Betriebszustand „Heizen“. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 108 Menü-Übersicht und Parameter Anlage Sicherheitszeit Ist die Bedingung „Mindestdifferenz zwischen Abgas- und Kesseltemperatur im Heizen“ für die eingestellte Zeitdauer nicht erfüllt, erscheint am Display die Meldung „Sicherheitszeit abgelaufen, Abgastemperatur zu lan‐ ge zu niedrig“. Abgastemperatur, unter der in den Zustand FEUER AUS geschaltet wird Ist die Abgastemperatur für die Dauer welche bei „Maximale Anheizzeit, innerhalb der der Zu- stand HEIZEN erreicht sein muss“...

  • Seite 109: Einstellen - Lufteinstellungen

    über „100°C“ beginnt diese Zeit zu laufen. Wenn sich innerhalb der eingestellten Zeitdauer die beiden Wer‐ te nicht ändern, wird eine Warnung am Display angezeigt. Saugzug beim Anheizen Im Betriebszustand „Anheizen“ wird das Saugzuggebläse mit der eingestellten Ansteuerung betrieben. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 110 Menü-Übersicht und Parameter Anlage Saugzug beim Vorwärmen Im Betriebszustand „Vorwärmen“ wird das Saugzuggebläse mit der eingestellten Ansteuerung betrieben. Saugzug beim Abstellen Im Betriebszustand „Abstellen“ wird das Saugzuggebläse mit der eingestellten Ansteuerung betrieben. Saugzug beim Zünden Im Betriebszustand „Zünden“ wird das Saugzuggebläse mit der eingestellten Ansteuerung betrieben. Elektrische Raumluftklappe am Pelletsmodul Erweiterung vorhanden NEIN ▪...

  • Seite 111: Einstellen - Pellets-Einschub

    Befindet sich der Kessel über die eingestellte Dauer im Betriebszustand „Heizen“ stellt der Kessel für einen Reinigungsvorgang ab. Nach wieviel mal abstellen soll abgereinigt werden Dieser Parameter definiert die Anzahl der Abstellvorgänge nach welchen der Betriebszustand „Abreinigen" durchgeführt wird. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 112: Einstellen - Raumaustragung

    Menü-Übersicht und Parameter Anlage Einstellen - Raumaustragung Grundbild Anlage Einstellen Raumaustragung Start der 1. Pelletsbefüllung 09:00 Erster Startpunkt für einen Befüllvorgang. Ein Befüllvorgang wird nur dann durchgeführt, wenn der Füllstand im Pelletsbehälter unter 85% ist. Start der 2. Pelletsbefüllung 15:00 Zweiter Startpunkt für einen Befüllvorgang.
  • Seite 113 ▪ 1: Sperrzeiten für die Wochen- als auch Wochenendtage sind aktiv ▪ 2: Saugstelle ist immer aktiv Priorität der Saugstelle 2 Voraussetzung: Saugschneckenaustragung mit automatischer Umschaltung ▪ 1: Sperrzeiten für die Wochen- als auch Wochenendtage sind aktiv ▪ 2: Saugstelle ist immer aktiv Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 114 Menü-Übersicht und Parameter Anlage Priorität der Saugstelle 3 Voraussetzung: Saugschneckenaustragung mit automatischer Umschaltung ▪ 1: Sperrzeiten für die Wochen- als auch Wochenendtage sind aktiv ▪ 2: Saugstelle ist immer aktiv Start des Sperrfensters für Saugstellen mit Priorität 1 (Mo-Fr) 00:00 Voraussetzung: Saugschneckenaustragung mit automatischer Umschaltung Ab diesem Zeitpunkt stehen Saugstellen mit Priorität 1 an den Wochentagen nicht zur Verfügung.

  • Seite 115: Einstellen - Lambdawerte

    Einflussfaktor für O2-Regler Einstellparameter für den Restsauerstoffregler. HINWEIS! Werkseinstellung nicht verändern! Luftmenge welche im Vorbereiten des SP Dual erreicht werden soll Minimale Luftgeschwindigkeit welche im Betriebszustand „Vorbereiten“ erreicht werden muss um einen Start‐ vorgang durchzuführen. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 116: Einstellen - Lambdawerte - Lsm11 Lambdasonde

    Menü-Übersicht und Parameter Anlage Minimale Luftmenge im Betrieb Minimale Luftgeschwindigkeit welche im Betriebszustand „Heizen“ erreicht werden muss. Einstellen - Lambdawerte - LSM11 Lambdasonde Lambdawerte Grundbild Anlage Einstellen LSM11 Lambdasonde Restsauerstoffgehalt 21.0% Anzeige des aktuellen Restsauerstoffgehalts. Lambdasondenspannung gemessen -10.00 m Anzeige der aktuell gemessenen Lambdasondenspannung. Lambdasonden korrektur Wert Lambdasondenspannung korrigiert -10.00m...

  • Seite 117: Einstellen - Lambdawerte - Breitbandsonde

    Anzeige der gemessenen Heizungsspannung der Breitbandsonde. Breitbandsonde Nernst Spannung 0.000V Anzeige der gemessenen Nernstspannung der Breitbandsonde. Breitbandsonde Pump Strom 0.000m Anzeige des gemessenen Pumpstroms der Breitbandsonde. Breitbandsonde Innenwiderstand 0 Ohm Anzeige des gemessenen Innenwiderstand der Breitbandsonde. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 118: Zum Parameter "Breitbandsonde Kalibrieren" Navigieren

    Menü-Übersicht und Parameter Anlage Ermittlung des Sondentyps Vor dem Start der Kalibrierung muss der verbaute Sondentyp ermittelt werden. Dazu sind farbige Aufkleber (BOSCH = blau, NTK= gelb) am Anschlusskabel der Sonde, sowie an beiden Enden des Verlängerungskabels angebracht. Breitbandsonde BOSCH Breitbandsonde NTK Nach Ermittlung des Sondentyps müssen die Parameter in der Regelung entsprechend angepasst werden.

  • Seite 119: Einstellen - Allgemeine Einstellungen

    ▪ NEIN: Bei einem „Fehler“ oder „Alarm“ schaltet der Störmeldekontakt. ▪ JA: Zusätzlich zu einem „Fehler“ oder „Alarm“ schaltet der Störmeldekontakt auch wenn eine „Warnung“ am Kessel ansteht. Bei ASCII Datenausgabe auf COM2 einen Zeilenumbruch senden NEIN Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 120 Menü-Übersicht und Parameter Anlage ▪ NEIN: Wird ein neuer Datensatz ausgegeben, so wird dieser an den Vorhergehenden angereiht. ▪ JA: Zwischen den einzelnen Datensätzen wird zur besseren Veranschaulichung ein Zeilenumbruch gesendet. Stunden seit letzter Wartung auf 0 setzen NEIN ▪ NEIN: Der Betriebsstundenzähler seit der letzten Wartung läuft weiter. ▪...

  • Seite 121: Anlage - Aktuelle Werte

    Zustandslaufzeit aktuell Zustandslaufzeit maximal 480s Kesseltemperatur 25°C Abgastemperatur 28°C Abgas-Solltemperatur 38°C Kesselstellgröße 100% Saugzug – Ansteuerung Saugzugdrehzahl 0 U/min Primärluft Position der Primärluftklappe Restsauerstoffgehalt 1.9% Sauerstoffregler 100% Einschubregler 100% Einschub Sekundärluft Position der Sekundärluftklappe Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 122 Menü-Übersicht und Parameter Anlage Füllstand im Pelletsbehälter 100% Luftgeschwindigkeit in der Ansaugöffnung 4.54m Boardtemperatur Pelletsmodul 26°C Ansauglufttemperatur 25°C Stromaufnahme der Austragschnecke 0.00A Position Absperrschieber Errechnete Kesselsolltemperatur 80°C Außentemperatur 2°C Boardtemperatur 26°C Fühler 1 36°C Rücklauffühler 23°C Eingang WOS Funktionsrückmeldung (Fühler 2) Anzahl der Brennerstarts Betriebsstunden Betriebsstunden in der Feuererhaltung...
  • Seite 123 Luft im VB: 0.00m/s O2 gemessen: 1.9% O2 errechnet: 9.0% Akt.Pos.: 0 Open: 0 Close: 0 Fahrweg: 0 Retry: 0 State: TEST KD-Nr.: 2635850 Kessel Nr.: EQU Nr.: 1999999999 Betriebsstunden von Kessel 2 (Brennerkontakt) Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 124: Betriebsstunden

    Menü-Übersicht und Parameter Anlage Betriebsstunden Grundbild Anlage Aktuelle Werte Betriebsstunden Stunden seit letzter Wartung Verbleibende Heizstunden bis zur Asche entleeren Warnung 400h Stunden im Pelletsbetrieb Stunden im Scheitholzbetrieb Stunden im Teillastbetrieb (Kesselstellgröße < 40%) Betriebsstunden von Kessel 2 (Brennerkontakt) Betriebsstunden Stokerschnecke Betriebsstunden Zündung Betriebsstunden Lambdasonde Auf / Zu Bewegung des Rostes...

  • Seite 125: Anlage - Fehler

    Störmeldung aufgetreten ist (Gekommen), wann die Störmeldung quittiert wurde und wann die Störmel‐ dung behoben (Gegangen) wurde. Sind alle 50 Störmeldeeinträge in Verwendung und es kommt ein zusätzli‐ cher Störmeldeeintrag hinzu, so wird der älteste Störmeldeeintrag gelöscht, um Platz für den Aktuellen zu schaffen. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 126: Fehler - Fehlerpuffer Löschen

    Menü-Übersicht und Parameter Anlage Fehler - Fehlerpuffer löschen Grundbild Anlage Fehler Fehlerpuffer löschen Mit dieser Funktion kann der gesamte Fehlerpuffer gelöscht werden. Ab diesem Zeitpunkt wird der Fehlerpuf‐ fer mit Störmeldeeinträgen gefüllt, welche ab dem Löschen des Fehlerpuffers aufgetreten sind. 4.13.4 Anlage - Fühler und Pumpen Fühler und Grundbild...

  • Seite 127: Anlage - Display Bedienrechte

    Zugriff auf Boiler 01 erlauben? NEIN Zugriff auf Boiler 02 erlauben? NEIN Zugriff auf Boiler 08 erlauben? NEIN Pufferumfeld: Zugriff auf Puffer 01 erlauben? NEIN Zugriff auf Puffer 04 erlauben? NEIN Solarumfeld: Zugriff auf Solar 01 erlauben? NEIN Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
  • Seite 128 Menü-Übersicht und Parameter Anlage Heizungsumfeld: Zusätzlich Frei programmierbarer Differenzregler NEIN Netzpumpe vorhanden NEIN Zirkulationspumpe vorhanden NEIN Ist ein Zweitkessel vorhanden? (Öl, Gas, Holz…) NEIN Zubringerpumpe für Verteiler 1 vorhanden NEIN Zubringerpumpe für Verteiler 4 vorhanden NEIN Bei der Kaskade ist dieser Kessel MASTER NEIN Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...

  • Seite 129: Anlage - Display Zuweisungen

    Touch Display mit Adresse 1 wird folgendem Heizkreis zugeordnet: keinem Touch Display mit Adresse 7 wird folgendem Heizkreis zugeordnet: keinem Tastendisplay mit Adresse 1 wird folgendem Heizkreis zugeordnet: keinem Tastendisplay mit Adresse 7 wird folgendem Heizkreis zugeordnet: keinem Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 130: Anlage - Grundbild-Parameter

    Menü-Übersicht und Parameter Anlage Boilerumfeld: Um einen Boiler gezielt einem Raumbediengerät zuzuordnen, ist am Raumbediengerät mit der eingestellten Adresse die jeweilige Boilernummer einzustellen. Die Parameter sind werksseitig auf „keinem“ gestellt! Touch Display mit Adresse 1 wird folgendem Boiler zugeordnet: keinem Touch Display mit Adresse 7 wird folgendem Boiler zugeordnet: keinem Tasten Display mit Adresse 1 wird folgendem Boiler zugeordnet:...

  • Seite 131: Anlage - Betriebsart Im Automatikbetrieb

    Der Kessel produziert innerhalb der eingestellten Pufferladezeiten nur dann Wärme, wenn die Temperatur im Pufferspeicher zum Laden des Brauchwasserspeichers nicht ausreicht. - ohne Pufferspeicher: Im Sommerbetrieb produziert der Kessel nur dann Wärme, wenn der Brauchwasserspeicher innerhalb der eingestellten Boilerladezeit auch tatsächlich Wärme anfordert. Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 132: Anlage - Sprache

    Menü-Übersicht und Parameter Anlage 4.13.9 Anlage - Sprache Grundbild Anlage Sprache Sprache - Language - Langue - Lingua - Jezik Deutsch Folgende Sprachen können eingestellt werden: ▪ Deutsch, English, Francais, Italiano, Slovenski, Cesky, Polski, Svenska, Espanol, Magyar, Suomi, Dansk, Nederlands 4.13.10 Anlage - Aktuelles Datum Grundbild Anlage...

  • Seite 133: Anlage - Aktuelle Bedienebene

    Parameter werden angezeigt und können verändert werden. Installateur / Service Freigabe der Parameter zum Anpassen der Steuerung an die Komponenten (sofern konfiguriert) der Anlage. 4.13.13 Anlage - Anlagenart Grundbild Anlage Anlagenart ⇨ Siehe "Anlagenart einstellen" [Seite 31] Servicehandbuch Lambdatronic SP 3200 | B0750615_de...

  • Seite 134: Faq

    PWM / 0 - 10V Einstellungen 5 FAQ 5.1 PWM / 0 - 10V Einstellungen Beschreibung ▪ Normale Pumpe (Pumpe mit Stufenschalter) Wird eingestellt, wenn am jeweiligen Ausgang eine herkömmliche Pumpe oder ein Umschaltventil mit RC- Glied betrieben wird. Bei Verwendung eines Umschaltventils ist die minimale Drehzahl des Ausganges auf 100% zu stellen.

  • Seite 135: Menüstruktur Lambdatronic Sp 3200

    6 Menüstruktur Lambdatronic SP 3200 Servicehandbuch Lambdatronic SP 3200 | B0750615_de...
