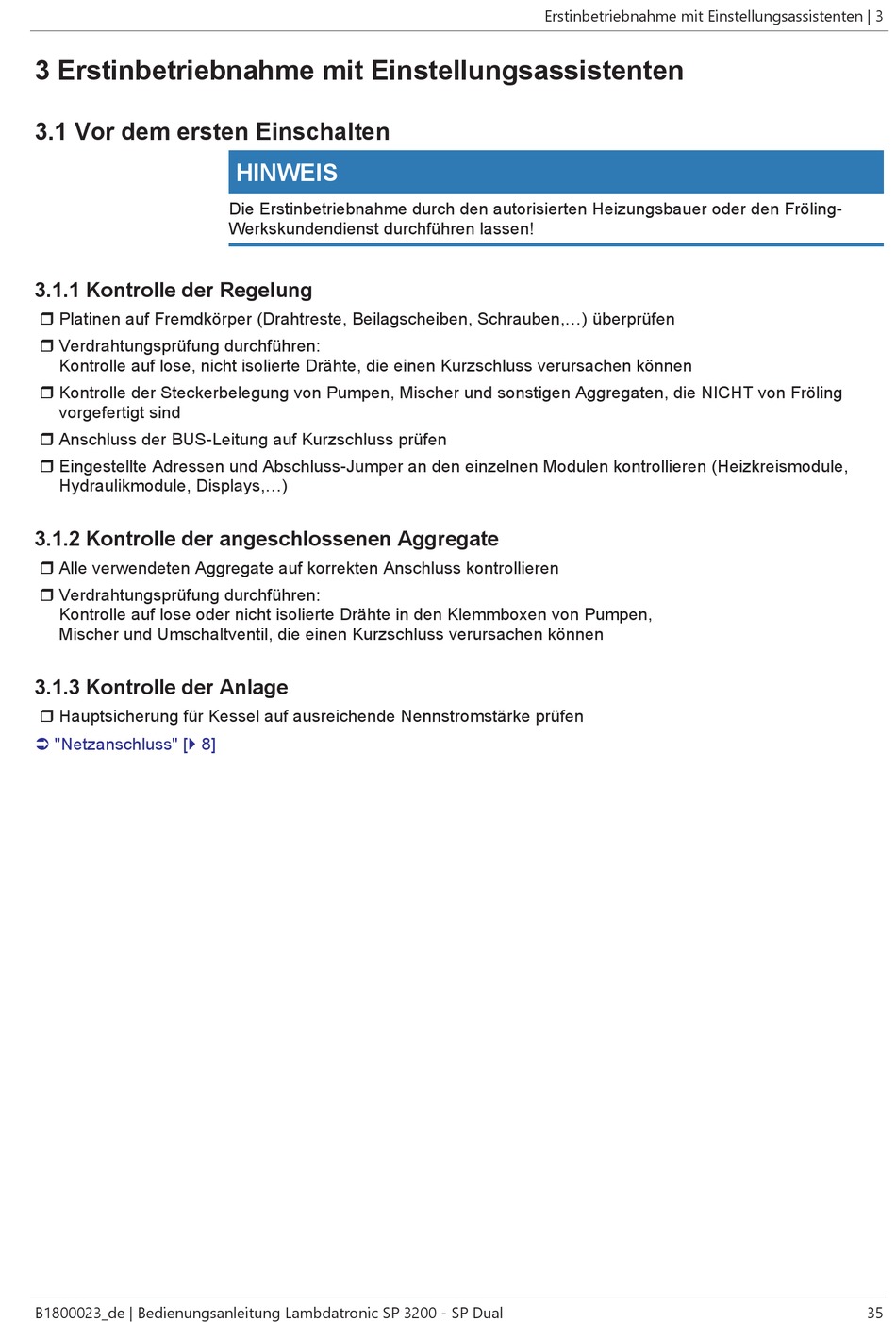

Froling Lambdatronic SP 3200 Bedienungsanleitung Seite 35

3 Erstinbetriebnahme mit Einstellungsassistenten
3.1 Vor dem ersten Einschalten
3.1.1 Kontrolle der Regelung
r Platinen auf Fremdkörper (Drahtreste, Beilagscheiben, Schrauben,...) überprüfen
r Verdrahtungsprüfung durchführen:
Kontrolle auf lose, nicht isolierte Drähte, die einen Kurzschluss verursachen können
r Kontrolle der Steckerbelegung von Pumpen, Mischer und sonstigen Aggregaten, die NICHT von Fröling
vorgefertigt sind
r Anschluss der BUS-Leitung auf Kurzschluss prüfen
r Eingestellte Adressen und Abschluss-Jumper an den einzelnen Modulen kontrollieren (Heizkreismodule,
Hydraulikmodule, Displays,...)
3.1.2 Kontrolle der angeschlossenen Aggregate
r Alle verwendeten Aggregate auf korrekten Anschluss kontrollieren
r Verdrahtungsprüfung durchführen:
Kontrolle auf lose oder nicht isolierte Drähte in den Klemmboxen von Pumpen,
Mischer und Umschaltventil, die einen Kurzschluss verursachen können
3.1.3 Kontrolle der Anlage
r Hauptsicherung für Kessel auf ausreichende Nennstromstärke prüfen
Ü "Netzanschluss" [} 8]
B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
HINWEIS
Die Erstinbetriebnahme durch den autorisierten Heizungsbauer oder den Fröling-
Werkskundendienst durchführen lassen!
Erstinbetriebnahme mit Einstellungsassistenten | 3
35
