2 | Elektrischer Anschluss und Verkabelung
2.1.7 Anschluss einer Umwälzpumpe mit Ventil am Kernmodul

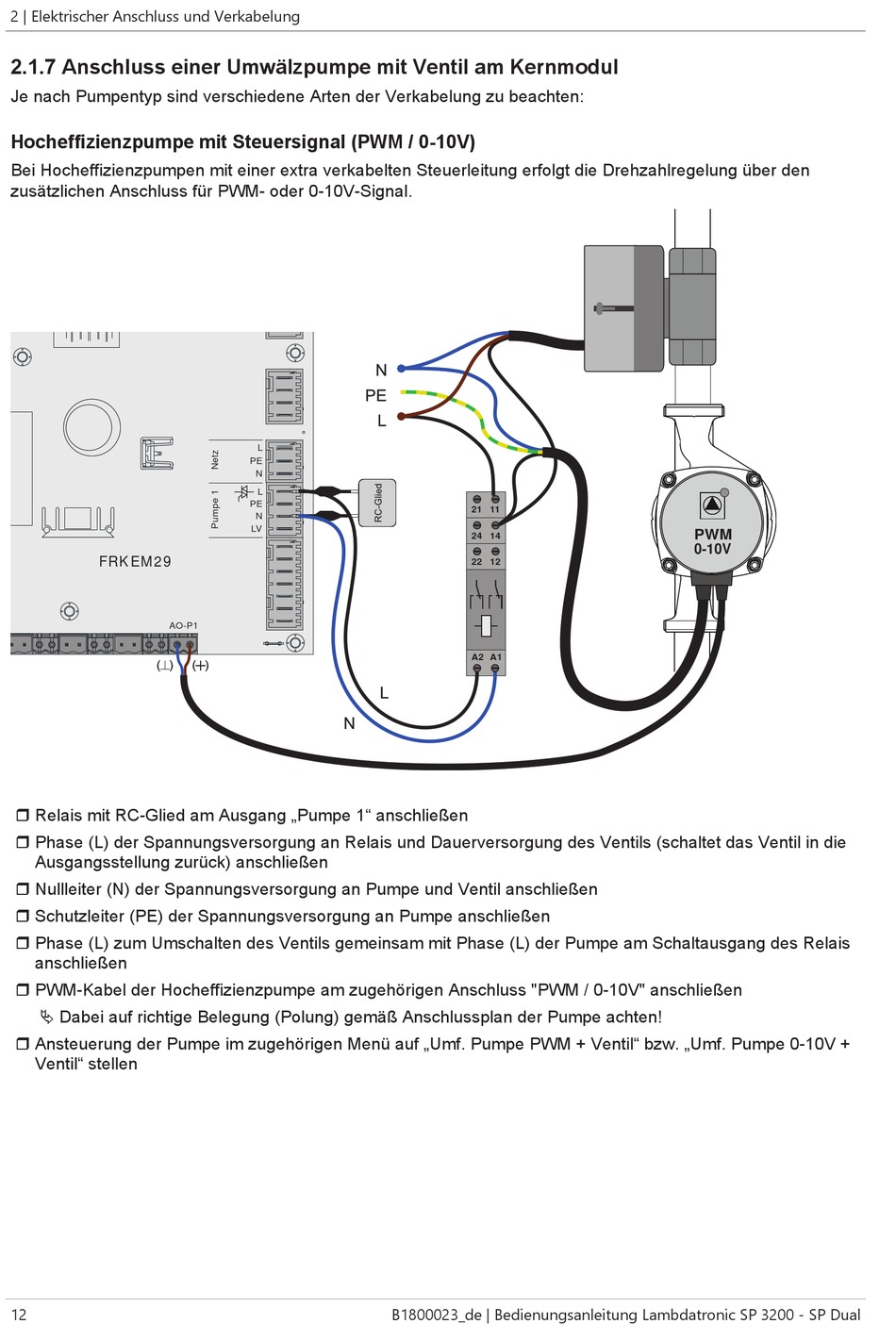

Je nach Pumpentyp sind verschiedene Arten der Verkabelung zu beachten:
Hocheffizienzpumpe mit Steuersignal (PWM / 0-10V)
Bei Hocheffizienzpumpen mit einer extra verkabelten Steuerleitung erfolgt die Drehzahlregelung über den
zusätzlichen Anschluss für PWM- oder 0-10V-Signal.
FRKEM29
AO-P1
r Relais mit RC-Glied am Ausgang „Pumpe 1" anschließen
r Phase (L) der Spannungsversorgung an Relais und Dauerversorgung des Ventils (schaltet das Ventil in die
Ausgangsstellung zurück) anschließen
r Nullleiter (N) der Spannungsversorgung an Pumpe und Ventil anschließen
r Schutzleiter (PE) der Spannungsversorgung an Pumpe anschließen
r Phase (L) zum Umschalten des Ventils gemeinsam mit Phase (L) der Pumpe am Schaltausgang des Relais
anschließen
r PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "PWM / 0-10V" anschließen
Ä Dabei auf richtige Belegung (Polung) gemäß Anschlussplan der Pumpe achten!
r Ansteuerung der Pumpe im zugehörigen Menü auf „Umf. Pumpe PWM + Ventil" bzw. „Umf. Pumpe 0-10V +
Ventil" stellen
