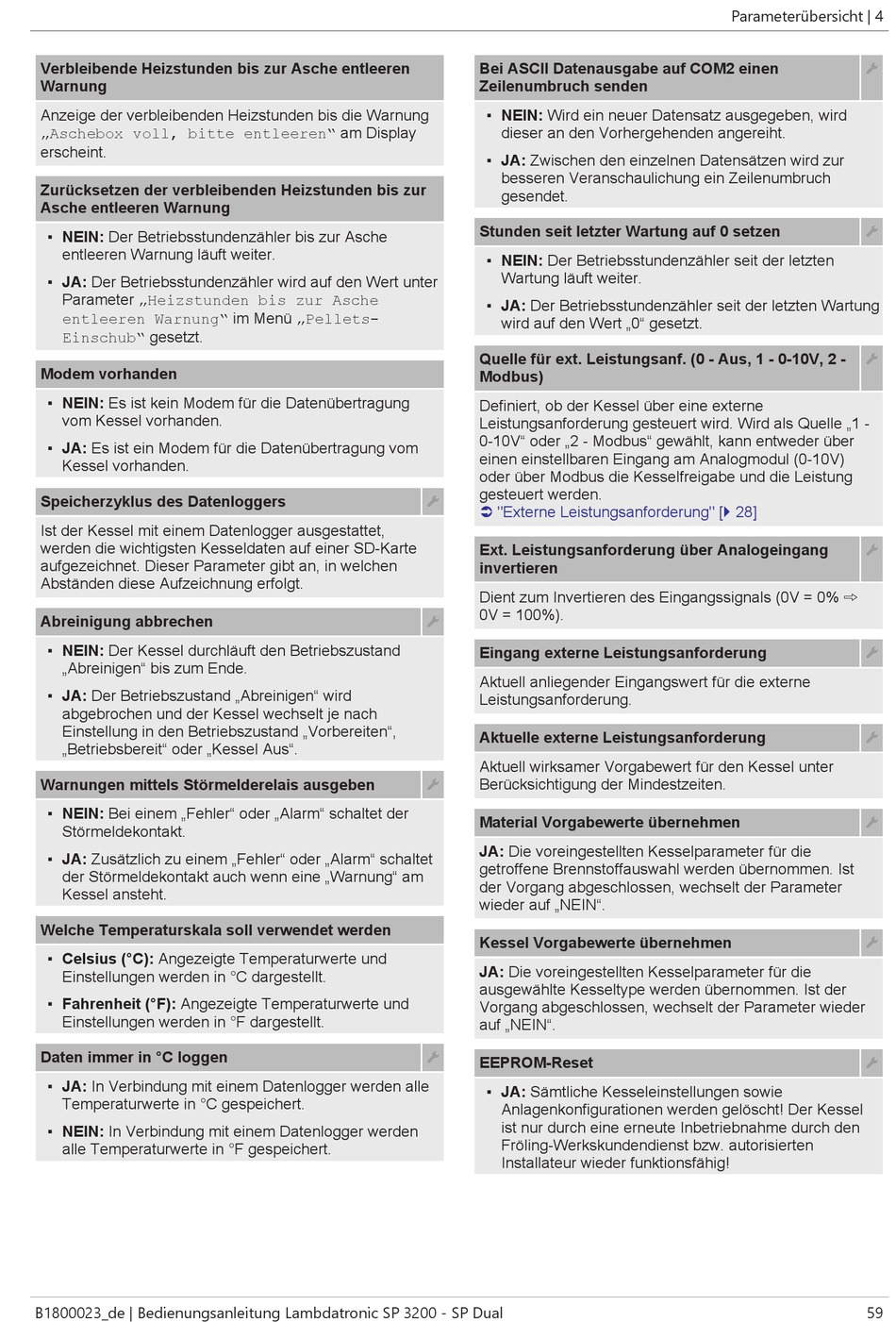

Froling Lambdatronic SP 3200 Bedienungsanleitung Seite 59

Verbleibende Heizstunden bis zur Asche entleeren
Warnung
Anzeige der verbleibenden Heizstunden bis die Warnung
„Aschebox voll, bitte entleeren" am Display
erscheint.
Zurücksetzen der verbleibenden Heizstunden bis zur
Asche entleeren Warnung
▪ NEIN: Der Betriebsstundenzähler bis zur Asche
entleeren Warnung läuft weiter.
▪ JA: Der Betriebsstundenzähler wird auf den Wert unter
Parameter „Heizstunden bis zur Asche
entleeren Warnung" im Menü „Pellets-
Einschub" gesetzt.
Modem vorhanden
▪ NEIN: Es ist kein Modem für die Datenübertragung
vom Kessel vorhanden.
▪ JA: Es ist ein Modem für die Datenübertragung vom
Kessel vorhanden.
Speicherzyklus des Datenloggers
Ist der Kessel mit einem Datenlogger ausgestattet,
werden die wichtigsten Kesseldaten auf einer SD-Karte
aufgezeichnet. Dieser Parameter gibt an, in welchen
Abständen diese Aufzeichnung erfolgt.
Abreinigung abbrechen
▪ NEIN: Der Kessel durchläuft den Betriebszustand
„Abreinigen" bis zum Ende.
▪ JA: Der Betriebszustand „Abreinigen" wird
abgebrochen und der Kessel wechselt je nach
Einstellung in den Betriebszustand „Vorbereiten",
„Betriebsbereit" oder „Kessel Aus".
Warnungen mittels Störmelderelais ausgeben
▪ NEIN: Bei einem „Fehler" oder „Alarm" schaltet der
Störmeldekontakt.
▪ JA: Zusätzlich zu einem „Fehler" oder „Alarm" schaltet
der Störmeldekontakt auch wenn eine „Warnung" am
Kessel ansteht.
Welche Temperaturskala soll verwendet werden
▪ Celsius (°C): Angezeigte Temperaturwerte und
Einstellungen werden in °C dargestellt.
▪ Fahrenheit (°F): Angezeigte Temperaturwerte und
Einstellungen werden in °F dargestellt.
Daten immer in °C loggen
▪ JA: In Verbindung mit einem Datenlogger werden alle
Temperaturwerte in °C gespeichert.
▪ NEIN: In Verbindung mit einem Datenlogger werden
alle Temperaturwerte in °F gespeichert.
B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
Bei ASCII Datenausgabe auf COM2 einen
Zeilenumbruch senden
▪ NEIN: Wird ein neuer Datensatz ausgegeben, wird
dieser an den Vorhergehenden angereiht.
▪ JA: Zwischen den einzelnen Datensätzen wird zur
besseren Veranschaulichung ein Zeilenumbruch
gesendet.
Stunden seit letzter Wartung auf 0 setzen
▪ NEIN: Der Betriebsstundenzähler seit der letzten
Wartung läuft weiter.
▪ JA: Der Betriebsstundenzähler seit der letzten Wartung
wird auf den Wert „0" gesetzt.
Quelle für ext. Leistungsanf. (0 - Aus, 1 - 0-10V, 2 -
Modbus)
Definiert, ob der Kessel über eine externe
Leistungsanforderung gesteuert wird. Wird als Quelle „1 -
0-10V" oder „2 - Modbus" gewählt, kann entweder über
einen einstellbaren Eingang am Analogmodul (0-10V)
oder über Modbus die Kesselfreigabe und die Leistung
gesteuert werden.
Ü "Externe Leistungsanforderung" [} 28]
Ext. Leistungsanforderung über Analogeingang
invertieren
Dient zum Invertieren des Eingangssignals (0V = 0% ➾
0V = 100%).
Eingang externe Leistungsanforderung
Aktuell anliegender Eingangswert für die externe
Leistungsanforderung.
Aktuelle externe Leistungsanforderung
Aktuell wirksamer Vorgabewert für den Kessel unter
Berücksichtigung der Mindestzeiten.
Material Vorgabewerte übernehmen
JA: Die voreingestellten Kesselparameter für die
getroffene Brennstoffauswahl werden übernommen. Ist
der Vorgang abgeschlossen, wechselt der Parameter
wieder auf „NEIN".
Kessel Vorgabewerte übernehmen
JA: Die voreingestellten Kesselparameter für die
ausgewählte Kesseltype werden übernommen. Ist der
Vorgang abgeschlossen, wechselt der Parameter wieder
auf „NEIN".
EEPROM-Reset
▪ JA: Sämtliche Kesseleinstellungen sowie
Anlagenkonfigurationen werden gelöscht! Der Kessel
ist nur durch eine erneute Inbetriebnahme durch den
Fröling-Werkskundendienst bzw. autorisierten
Installateur wieder funktionsfähig!
Parameterübersicht | 4
59
