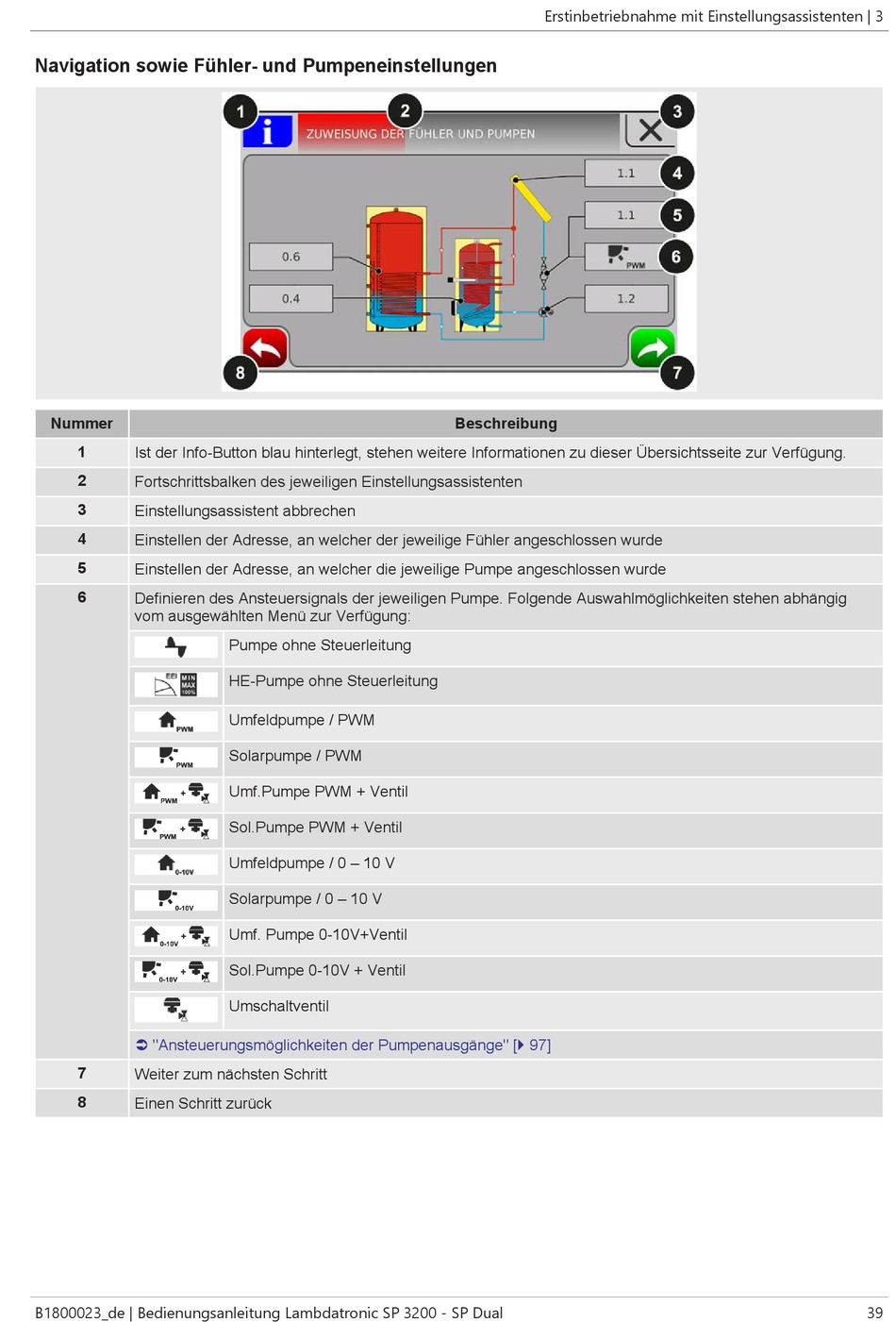

Navigation sowie Fühler- und Pumpeneinstellungen
Nummer
1
Ist der Info-Button blau hinterlegt, stehen weitere Informationen zu dieser Übersichtsseite zur Verfügung.
2
Fortschrittsbalken des jeweiligen Einstellungsassistenten
3
Einstellungsassistent abbrechen
4
Einstellen der Adresse, an welcher der jeweilige Fühler angeschlossen wurde
5 Einstellen der Adresse, an welcher die jeweilige Pumpe angeschlossen wurde
6
Definieren des Ansteuersignals der jeweiligen Pumpe. Folgende Auswahlmöglichkeiten stehen abhängig
vom ausgewählten Menü zur Verfügung:
Ü "Ansteuerungsmöglichkeiten der Pumpenausgänge" [} 97]
7
Weiter zum nächsten Schritt
8
Einen Schritt zurück
B1800023_de | Bedienungsanleitung Lambdatronic SP 3200 - SP Dual
Pumpe ohne Steuerleitung
HE-Pumpe ohne Steuerleitung
Umfeldpumpe / PWM
Solarpumpe / PWM
Umf.Pumpe PWM + Ventil
Sol.Pumpe PWM + Ventil
Umfeldpumpe / 0 – 10 V
Solarpumpe / 0 – 10 V
Umf. Pumpe 0-10V+Ventil
Sol.Pumpe 0-10V + Ventil
Umschaltventil
Erstinbetriebnahme mit Einstellungsassistenten | 3
