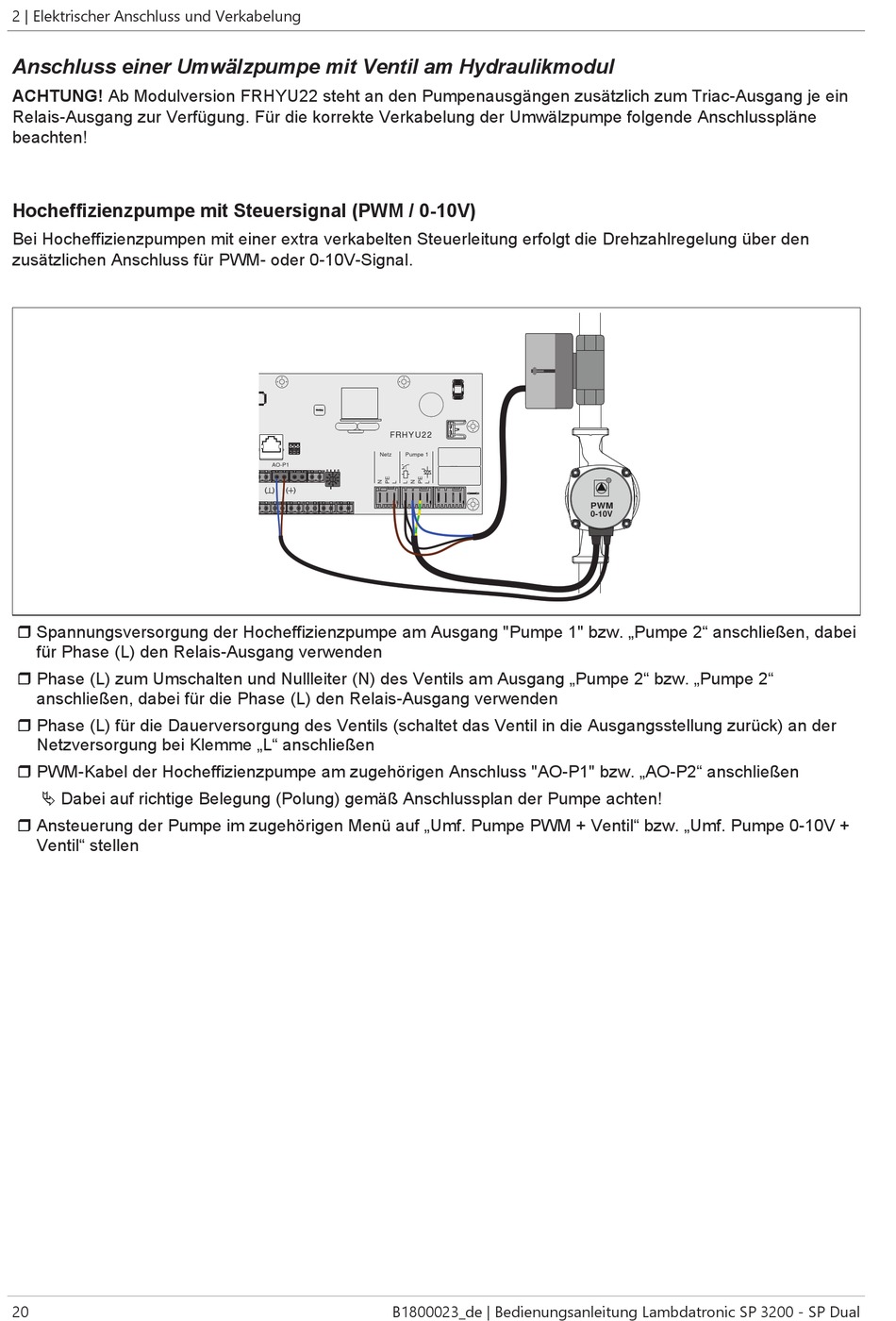

Anschluss einer Umwälzpumpe mit Ventil am Hydraulikmodul
ACHTUNG! Ab Modulversion FRHYU22 steht an den Pumpenausgängen zusätzlich zum Triac-Ausgang je ein
Relais-Ausgang zur Verfügung. Für die korrekte Verkabelung der Umwälzpumpe folgende Anschlusspläne
beachten!
Hocheffizienzpumpe mit Steuersignal (PWM / 0-10V)
Bei Hocheffizienzpumpen mit einer extra verkabelten Steuerleitung erfolgt die Drehzahlregelung über den
zusätzlichen Anschluss für PWM- oder 0-10V-Signal.
r Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" bzw. „Pumpe 2" anschließen, dabei
für Phase (L) den Relais-Ausgang verwenden
r Phase (L) zum Umschalten und Nullleiter (N) des Ventils am Ausgang „Pumpe 2" bzw. „Pumpe 2"
anschließen, dabei für die Phase (L) den Relais-Ausgang verwenden
r Phase (L) für die Dauerversorgung des Ventils (schaltet das Ventil in die Ausgangsstellung zurück) an der
Netzversorgung bei Klemme „L" anschließen
r PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "AO-P1" bzw. „AO-P2" anschließen
Ä Dabei auf richtige Belegung (Polung) gemäß Anschlussplan der Pumpe achten!
r Ansteuerung der Pumpe im zugehörigen Menü auf „Umf. Pumpe PWM + Ventil" bzw. „Umf. Pumpe 0-10V +
Ventil" stellen
