Funktion
EDS441-LAB, EDS441W-LAB
EDS460/490[L/D]
EDS461/491[L/D]
EDS440-S, EDS440W-S
EDS441-S, EDS441W-S
EDS195P
2.6
Schnittstellen
• Kommunikationsprotokoll Modbus TCP
• Kommunikationsprotokoll Modbus RTU
• BCOM zur Kommunikation von Bender-Geräten über Ethernet
• BS-Bus zur Kommunikation von Bender-Geräten (RS-485)
• BB-Bus (Bender-Backbone-Bus)
• isoData zur Erfassung und Verwaltung von Messwerten
• Integrierter Webserver zum Auslesen der Messwerte und zur Parametrierung
2.7
Selbsttest
Nach dem Einschalten der Versorgungsspannung überprüft das ISOMETER® mit Hilfe der Selbsttestfunktionen
alle internen Messfunktionen, die Komponenten der Ablaufsteuerung wie Daten- und Parameterspeicher
sowie die Anschlüsse zum IT-System und zur Erde permanent und selbsttätig.
Sie können den Selbsttest auch manuell mit der Test-Taste ausführen, um (je nach Konfiguration) die Funktion
der Relais zu überprüfen oder ihn über das Menü Steuerung (siehe „Steuerung", Seite 78) aufrufen.
Werden die Relais beim Selbsttest überprüft, schalten sie für 2 Sekunden.

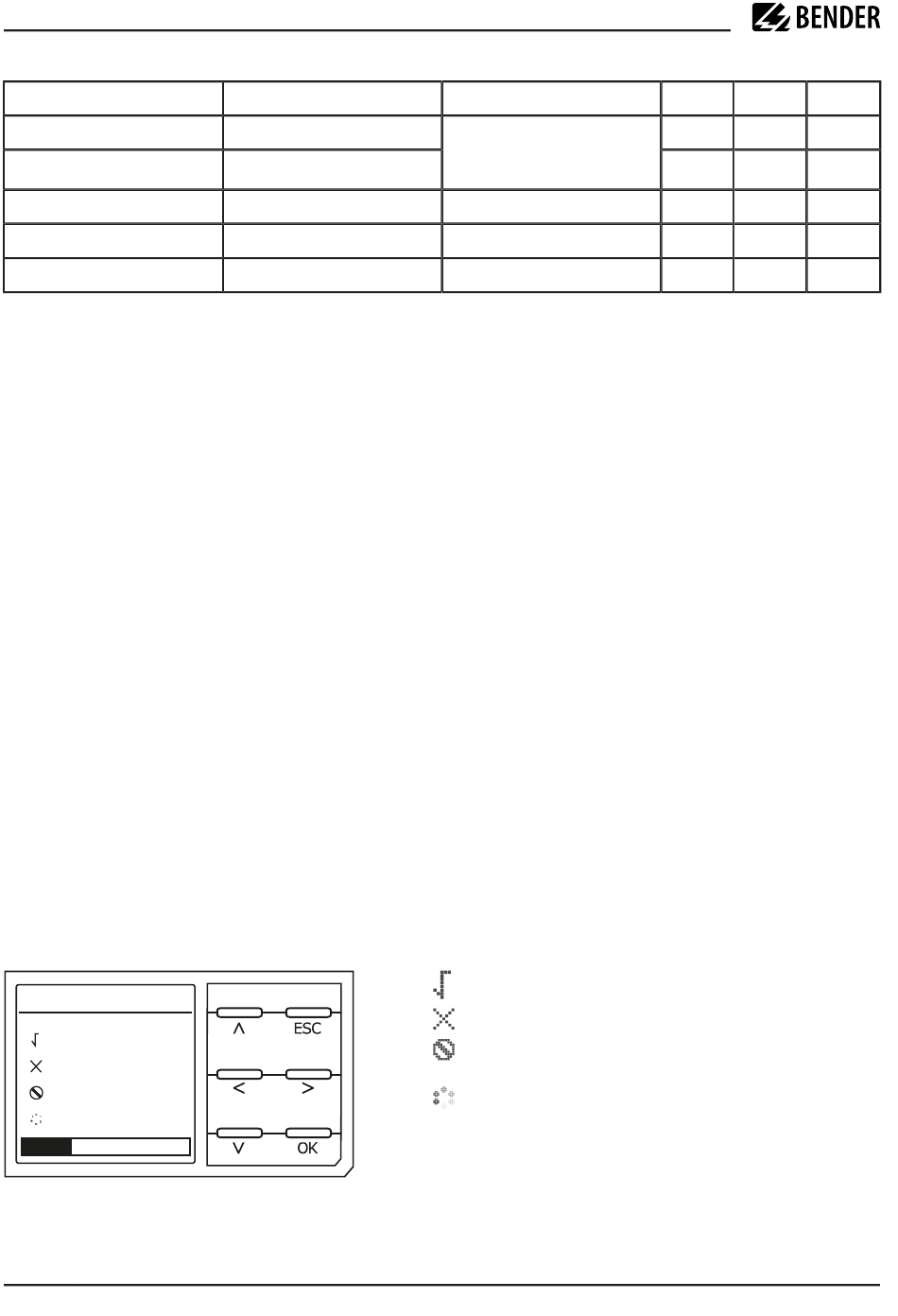

Der Fortschritt des manuellen Selbsttests wird auf dem Display mit einer Balkengrafik dargestellt. Abhängig
von den Bedingungen im überwachten IT-System ist der Selbsttest nach ca. 15...20 s beendet. Danach
wechselt das Gerät in den Standardbetrieb (Messmodus) und auf dem LC-Display wird nach Ablauf der
Messerfassungszeit der aktuelle Messwert angezeigt. Bis der erste gültige Messwert erfasst wurde, zeigt das
Display die Meldung Initiale Messung (siehe „Initiale Messung", Seite 42).
Wird während des Selbsttests ein Fehler festgestellt, leuchten die entsprechenden LEDs des Geräts (siehe
„Alarmmeldungen", Seite 112). Zusätzlich wird die entsprechende Meldung auf dem Display ausgegeben
und ein Ausgang, wenn parametriert, liefert ein entsprechendes Signal.
TEST
TES
Messtechnik
Ankopplung
Anschluss Erde
Ausgänge
33 %
14
iso685-x-P_D00170_10_M_XXDE/02.2024
B91080207, B91080207W
B91080201, B91080201W
B91080204, B91080204W
B91082040
voll
Unterstützung eingeschränkt.
Nicht für Neuanlagen
verwenden.
voll
voll
voll
Test erfolgreich
Test nicht erfolgreich
Test nicht verfügbar
(bspw. fehlerhafte Geräteeinstellungen)
Test wird gerade durchgeführt
x
x
x
x
x
